Chapter 6. 오실로스코프 초기 설정 방법 [오실로스코프, 리골이 알려줄게]

오실로스코프는 신호를 시각적으로 분석하는 데 필수적인 장비입니다. 하지만 올바른 측정을 위해서는 초기 설정을 정확히 진행하는 것이 중요합니다. 오늘은 오실로스코프를 처음 사용할 때 반드시 체크해야 할 초기 설정 방법을 단계별로 알아보겠습니다.









1. 프로브 보정 (Probe Compensation)



오실로스코프의 신호 정확도를 보장하려면 프로브 보정이 필수적입니다. 보정이 제대로 이루어지지 않으면 측정된 신호가 왜곡될 수 있습니다.



✔ 프로브 보정 방법

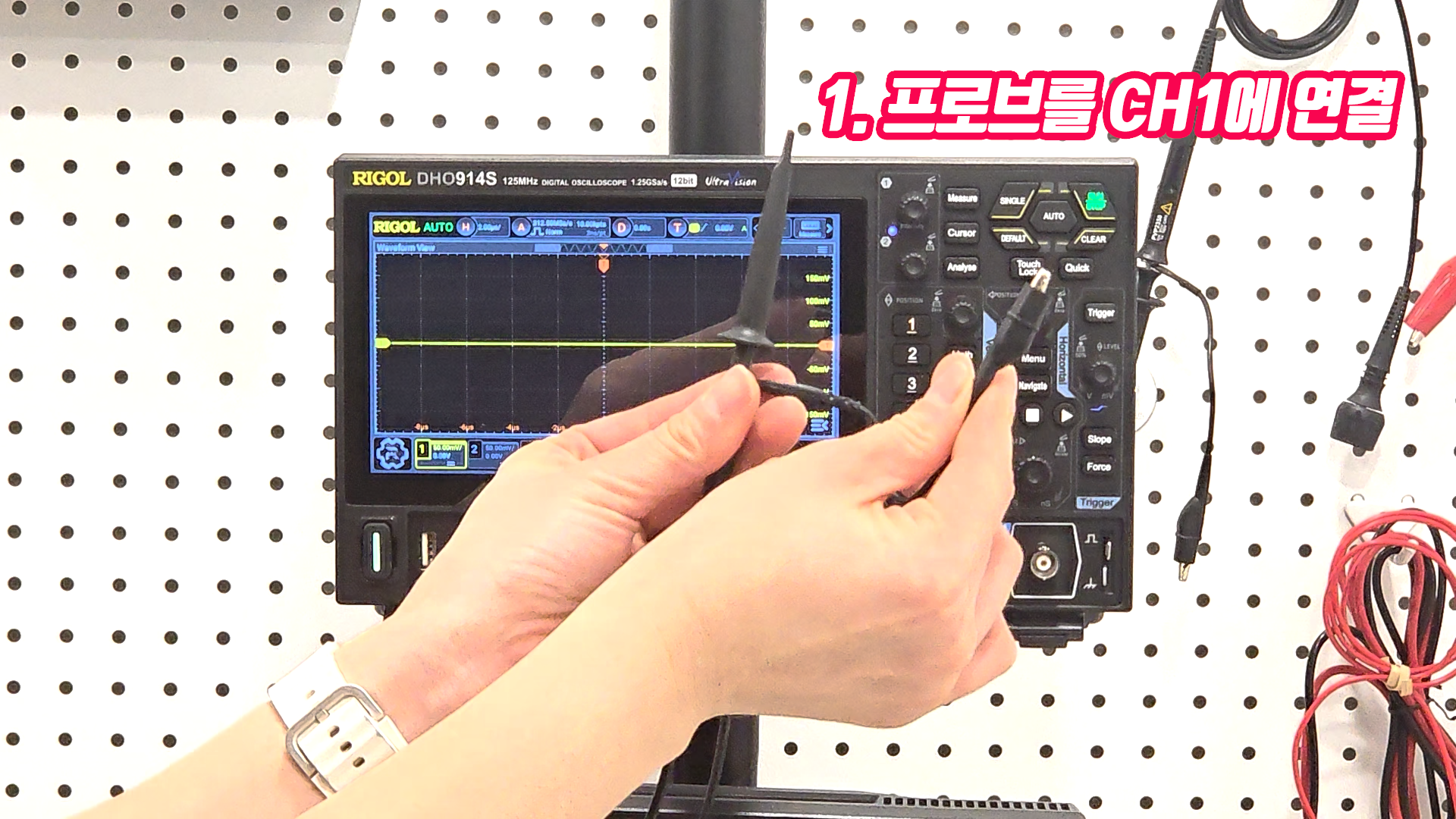

1. 프로브를 오실로스코프의 CH1(채널 1)에 연결합니다.

2. 프로브 팁과 접지 클립을 프로브 보정 단자에 연결합니다.

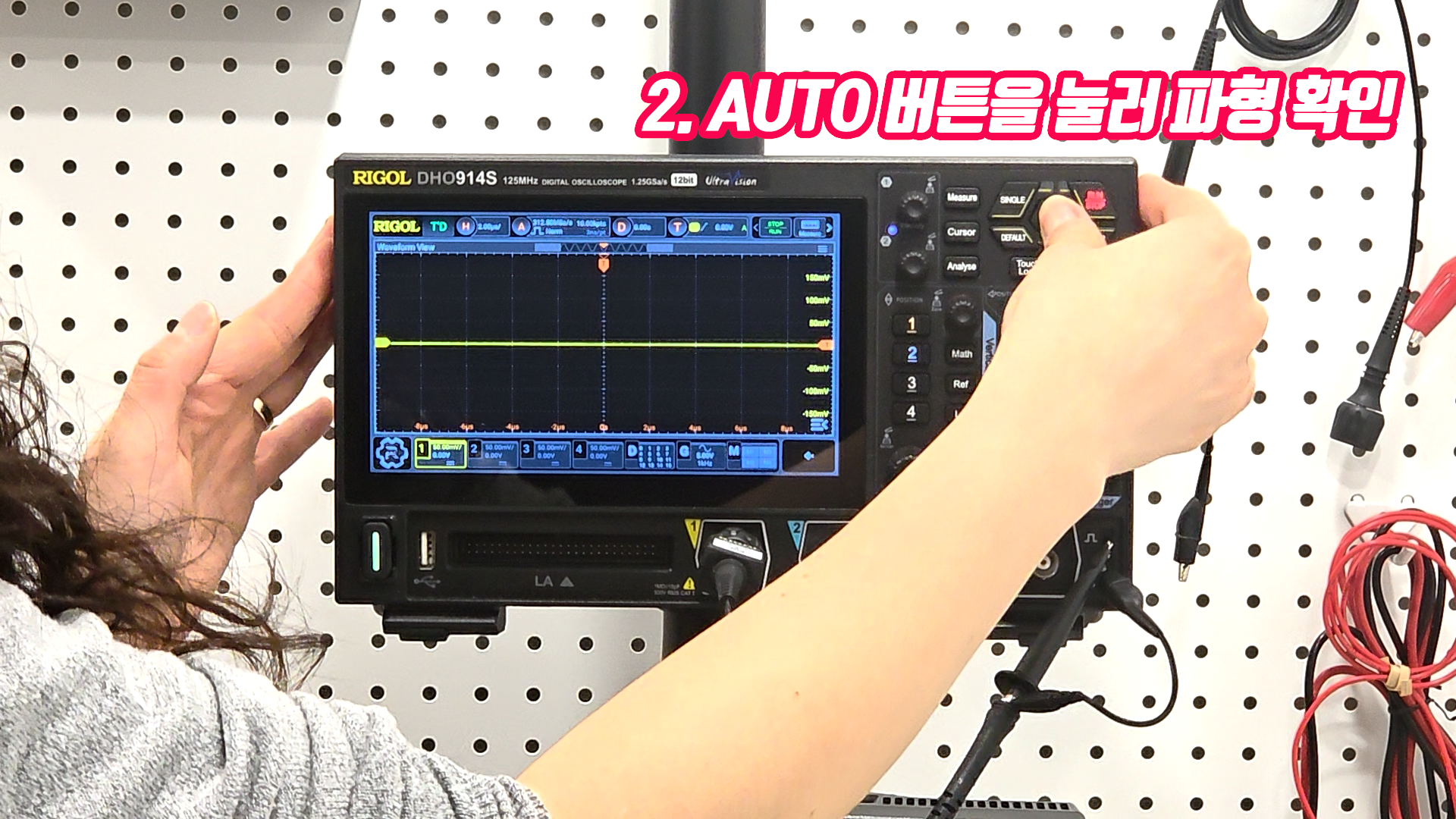

3. AUTO 버튼을 눌러 기본 파형을 표시합니다.

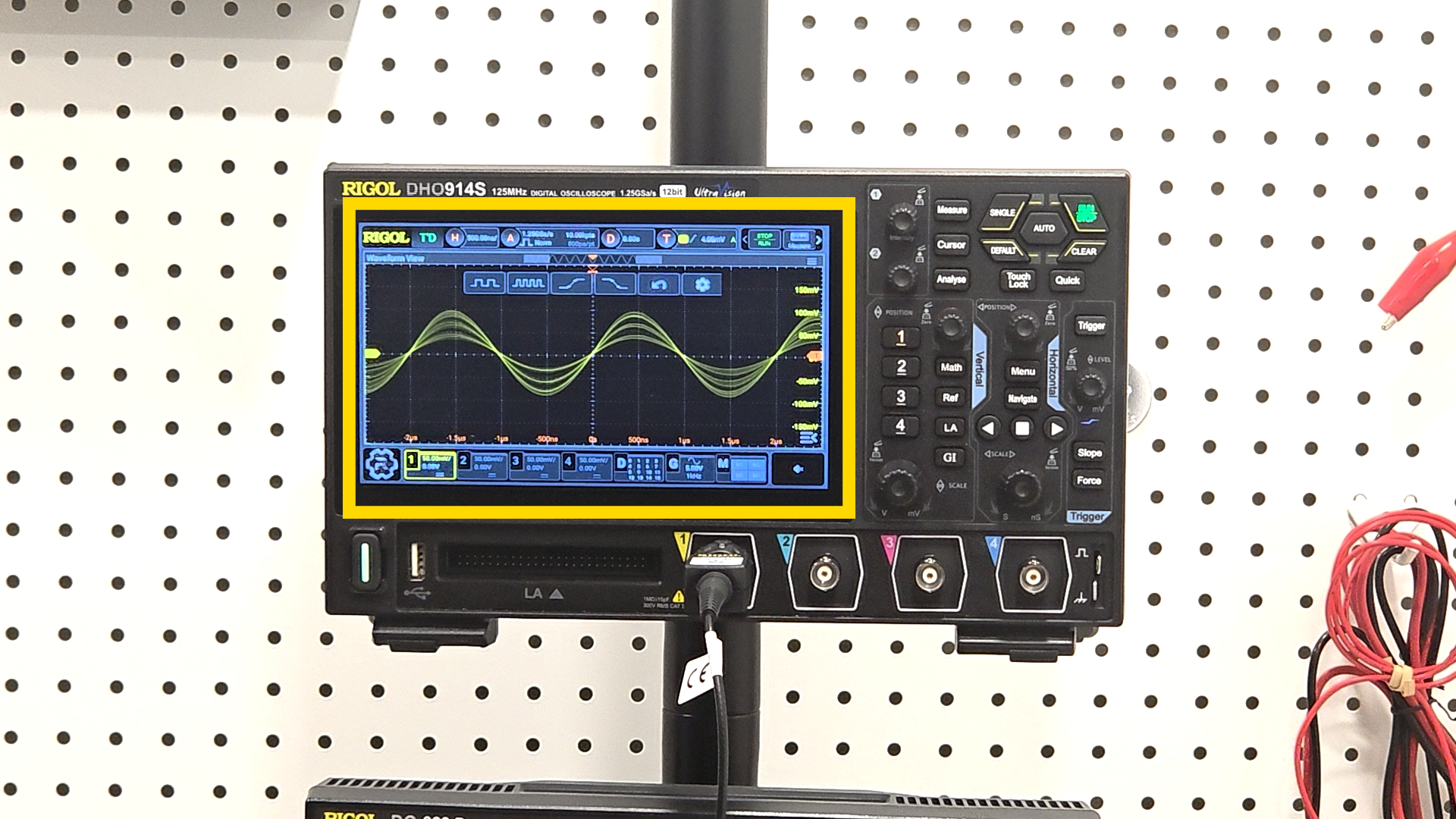

4. 화면에 구형파가 정상적으로 나타나는지 확인합니다.

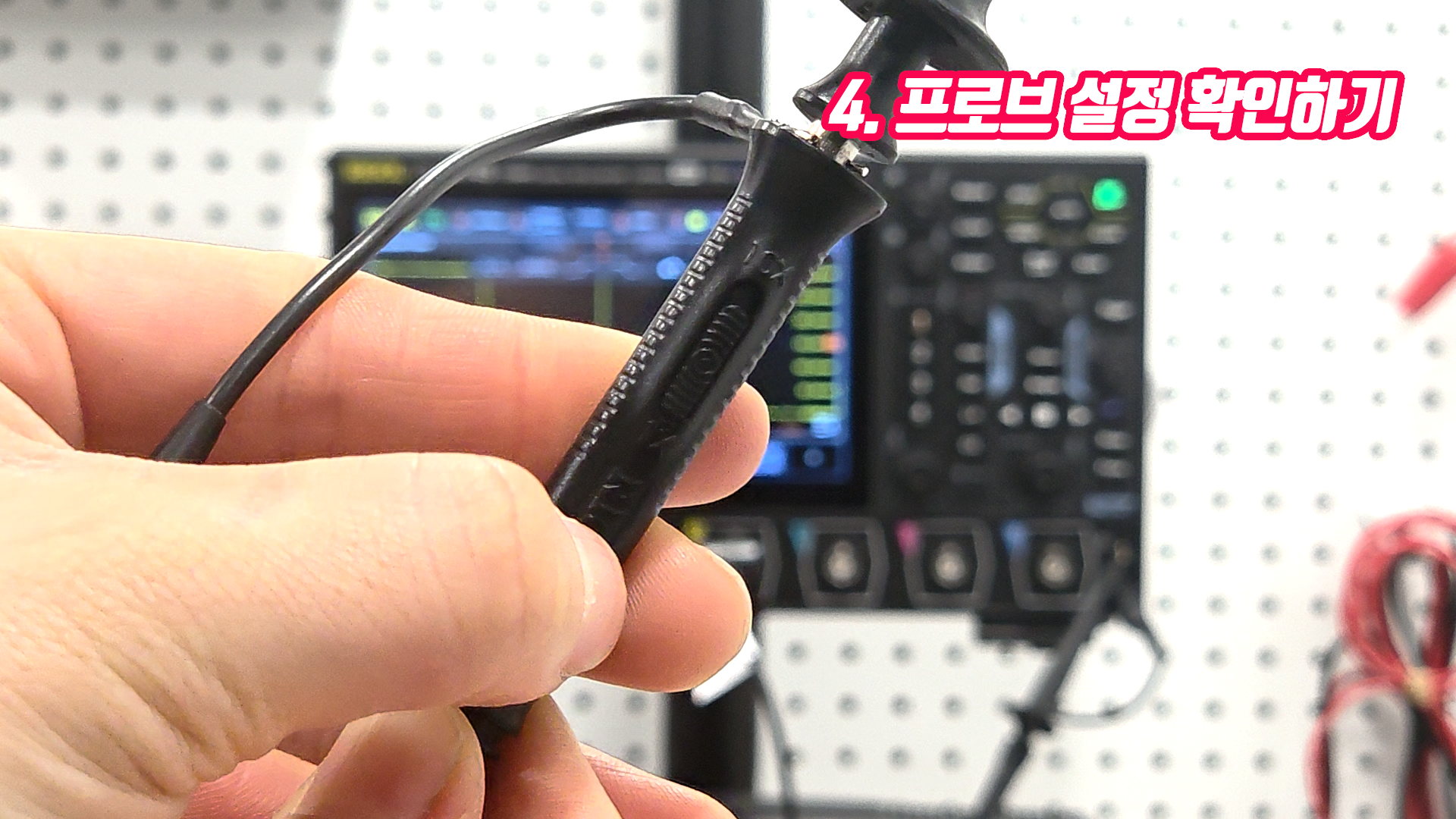

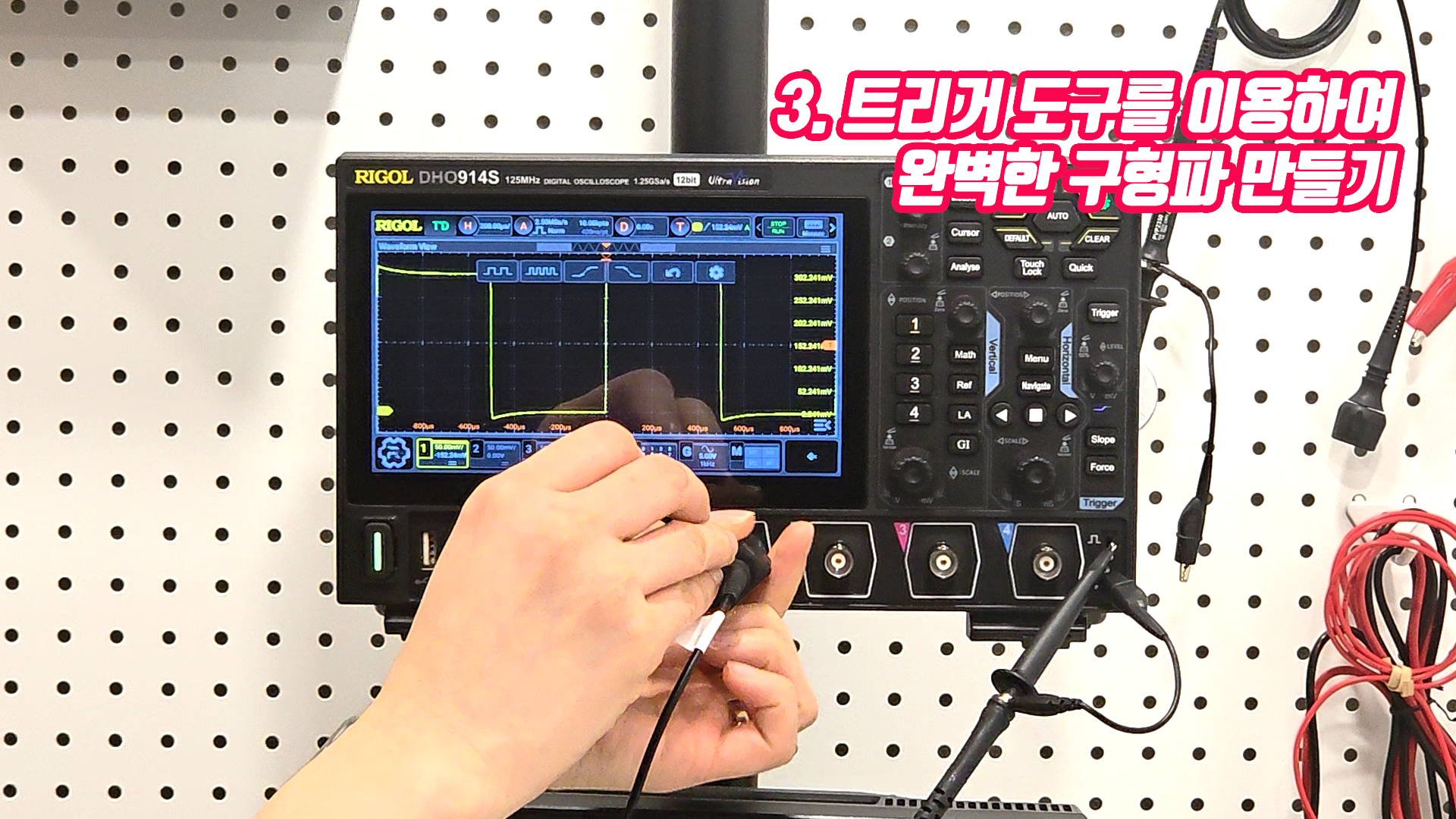

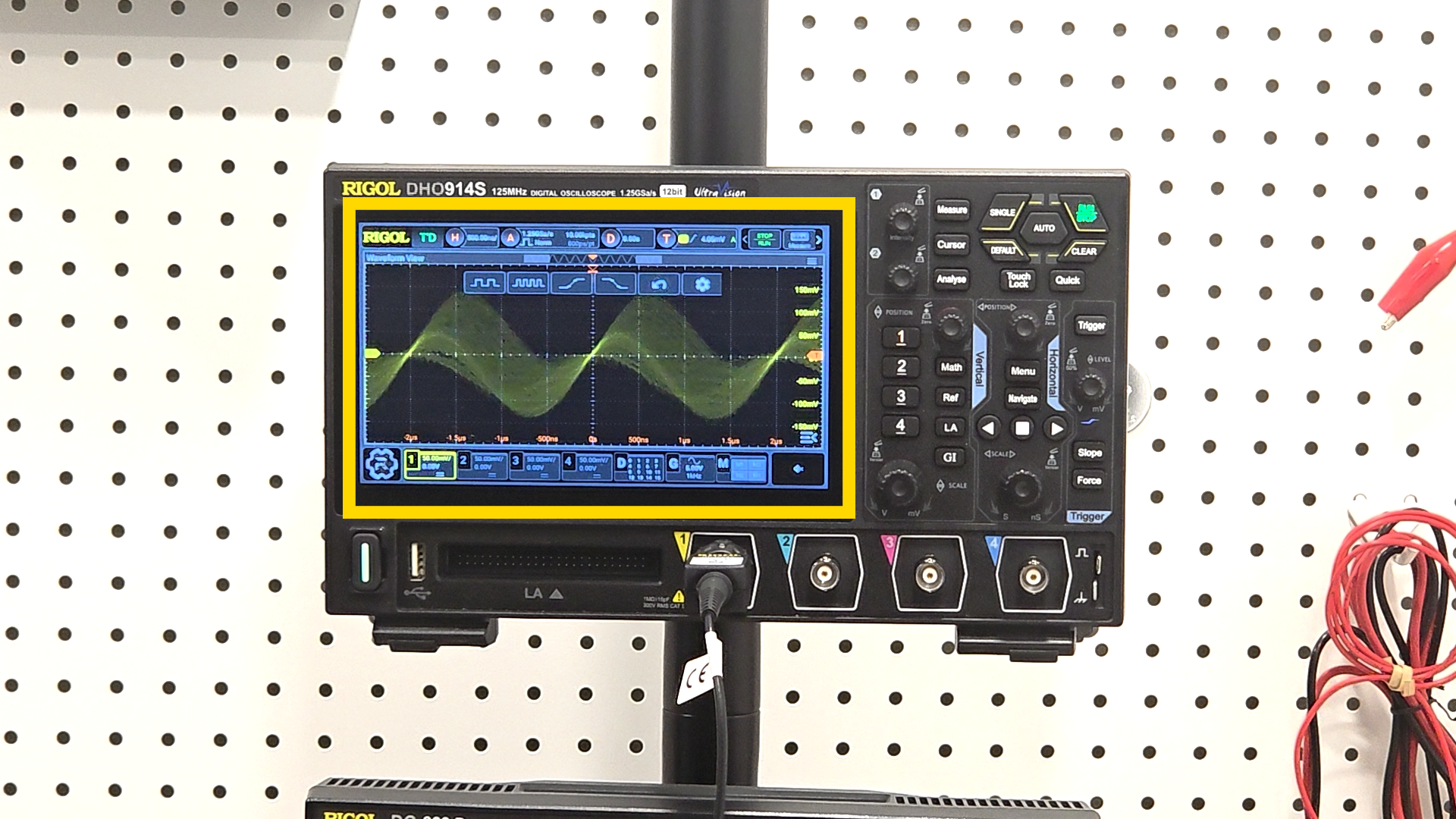

5. 만약 파형이 완벽한 사각형이 아니라면 캘리브레이션 조정 나사를 돌려 보정합니다.

6. 모든 채널에 대해 동일한 방법으로 보정을 진행합니다.



올바르게 보정된 프로브는 신호 왜곡 없이 측정할 수 있도록 도와줍니다.







2. 접지 설정 (Grounding)



오실로스코프에서 올바른 접지 설정은 측정 신뢰성과 안정성을 높이는 중요한 과정입니다. 접지가 잘못 설정되면 측정값이 부정확해지고 노이즈가 발생할 수 있습니다.



✔ 접지 설정 방법



1. 모든 프로브의 접지 클립을 측정 대상 장치(DUT)의 GND(접지) 부분에 연결합니다.

2. 채널마다 접지가 제대로 설정되어 있는지 확인합니다.

3. 측정 중 신호가 불안정하거나 노이즈가 심하면 접지 문제를 점검합니다.



안정적인 측정을 위해서는 항상 올바른 접지 설정을 유지해야 합니다.







3. 화면 초기화 및 기본값 설정



기존 사용자의 설정이 남아있을 경우, 정확한 측정을 위해 화면을 초기화하는 것이 좋습니다.



✔ 화면 초기화 방법

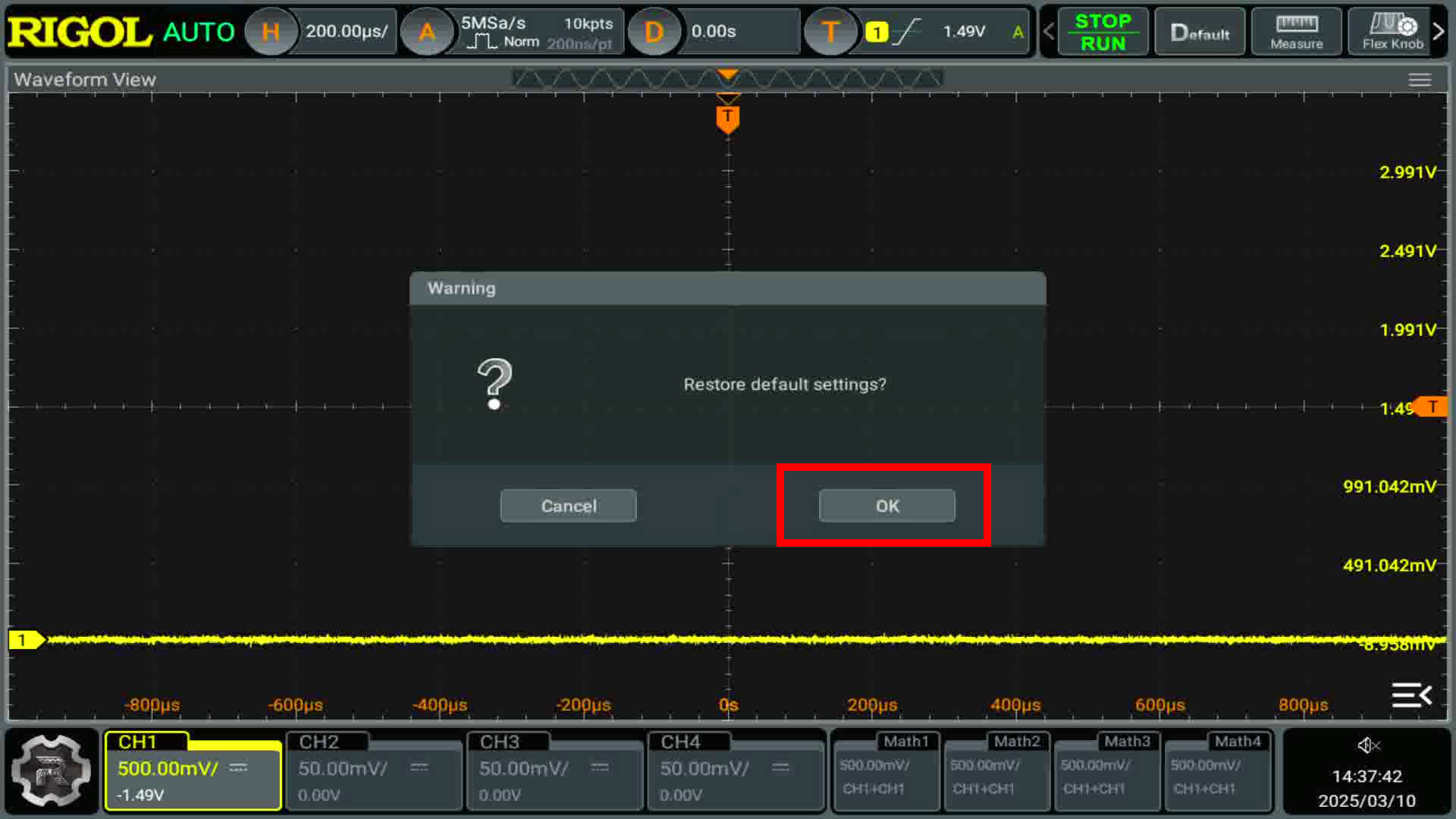

1. 오실로스코프의 Default(기본값) 버튼을 눌러 초기화합니다.

2. 모든 설정이 공장 초기값으로 돌아가면, 원하는 설정을 다시 조정합니다.

3. 화면이 깔끔하게 정리되었는지 확인합니다.



이 과정을 통해 불필요한 설정을 제거하고 새로운 측정을 진행할 수 있습니다.







4. 수직 및 수평 스케일 조정



신호를 최적화하기 위해서는 수직 및 수평 스케일을 조정하는 것이 중요합니다.



✔ 수직 및 수평 조정 방법



1. 수직(V) 스케일을 조절하여 신호의 크기를 적절하게 조정합니다.

2. 수평(Time) 스케일을 조절하여 신호의 시간 분해능을 조정합니다.

3. AUTO 버튼을 눌러 자동 설정을 사용할 수도 있습니다.

4. 트리거(Trigger) 레벨을 조정하여 신호가 안정적으로 캡처되는지 확인합니다.



이 과정을 통해 신호를 더 명확하고 정확하게 분석할 수 있습니다.





이번 블로그 글에 대한 자세한 설명은 아래 영상을 참고해주세요!









---





올바른 초기 설정이 신뢰할 수 있는 측정의 첫걸음







오실로스코프를 사용할 때 프로브 보정, 접지 설정, 화면 초기화 등의 초기 설정 과정을 철저히 진행해야 합니다. 올바른 초기 설정을 통해 신호를 왜곡 없이 정확하게 측정할 수 있으며, 신뢰할 수 있는 분석 결과를 얻을 수 있습니다.
