Chapter 4. 파형 및 신호의 기본개념 [오실로스코프, 리골이 알려줄게]

전자 회로나 신호를 분석할 때 오실로스코프는 필수적인 장비입니다. 하지만 오실로스코프를 제대로 활용하려면 파형과 신호의 기본 개념을 확실히 이해해야 합니다. 오늘은 주기적 신호와 비주기적 신호의 차이, 주요 파형 유형, 신호 무결성과 신호 왜곡에 대해 자세히 알아보겠습니다.







1. 주기적 신호 vs 비주기적 신호



오실로스코프에서 측정하는 신호는 크게 주기적 신호와 비주기적 신호로 나눌 수 있습니다.





• 주기적 신호

일정한 간격으로 반복되는 신호로, 대표적인 예는 사인파, 삼각파, 사각파 등이 있습니다.

교류 전원(AC)이나 디지털 클럭 신호가 이에 해당합니다.

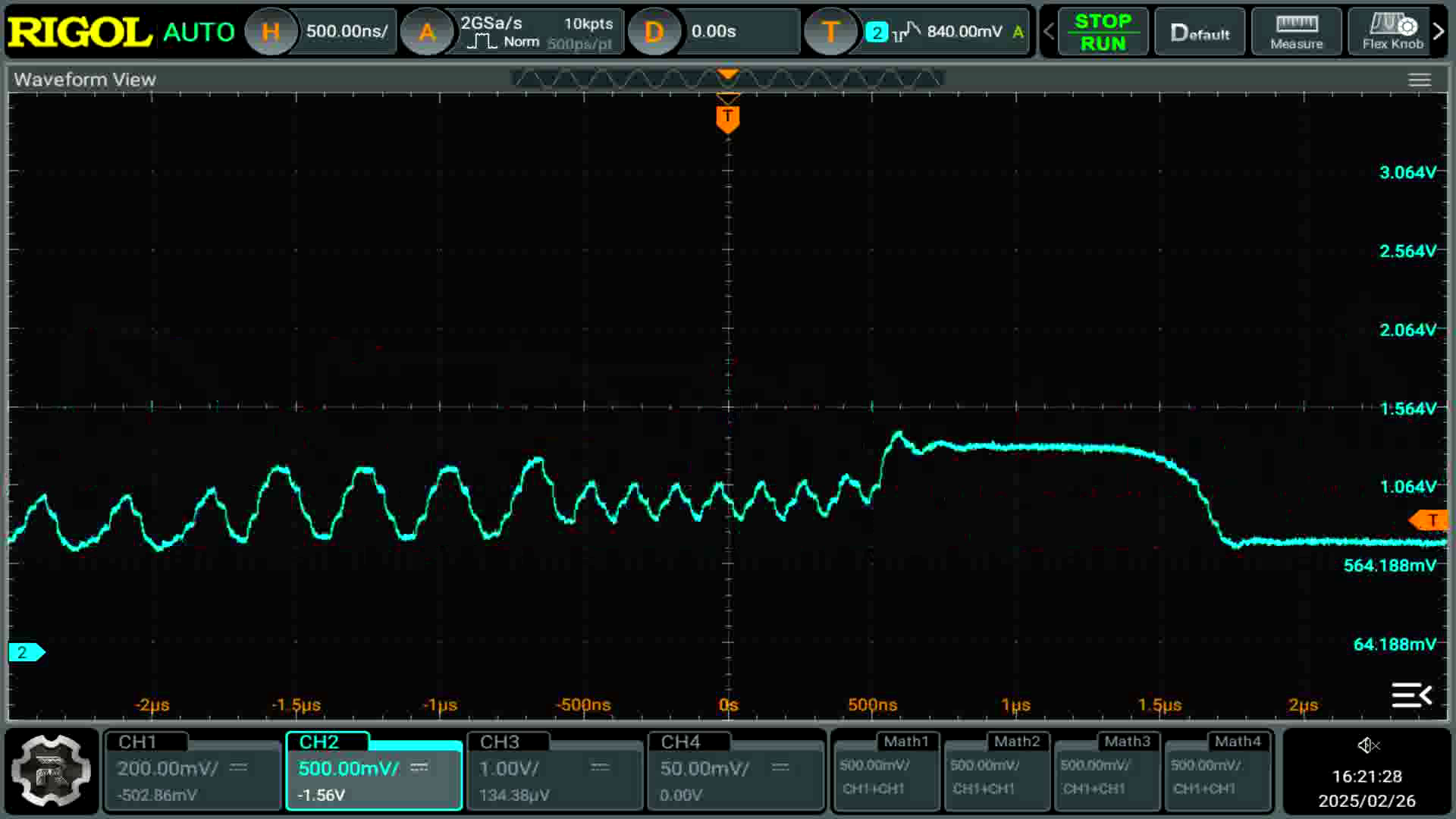

• 비주기적 신호

특정한 패턴 없이 불규칙하게 변화하는 신호로, 랜덤 데이터 신호나 음악 신호 등이 이에 해당합니다.



주기적 신호는 비교적 예측 가능하고 쉽게 분석할 수 있지만, 비주기적 신호는 보다 정밀한 측정과 분석이 필요합니다.

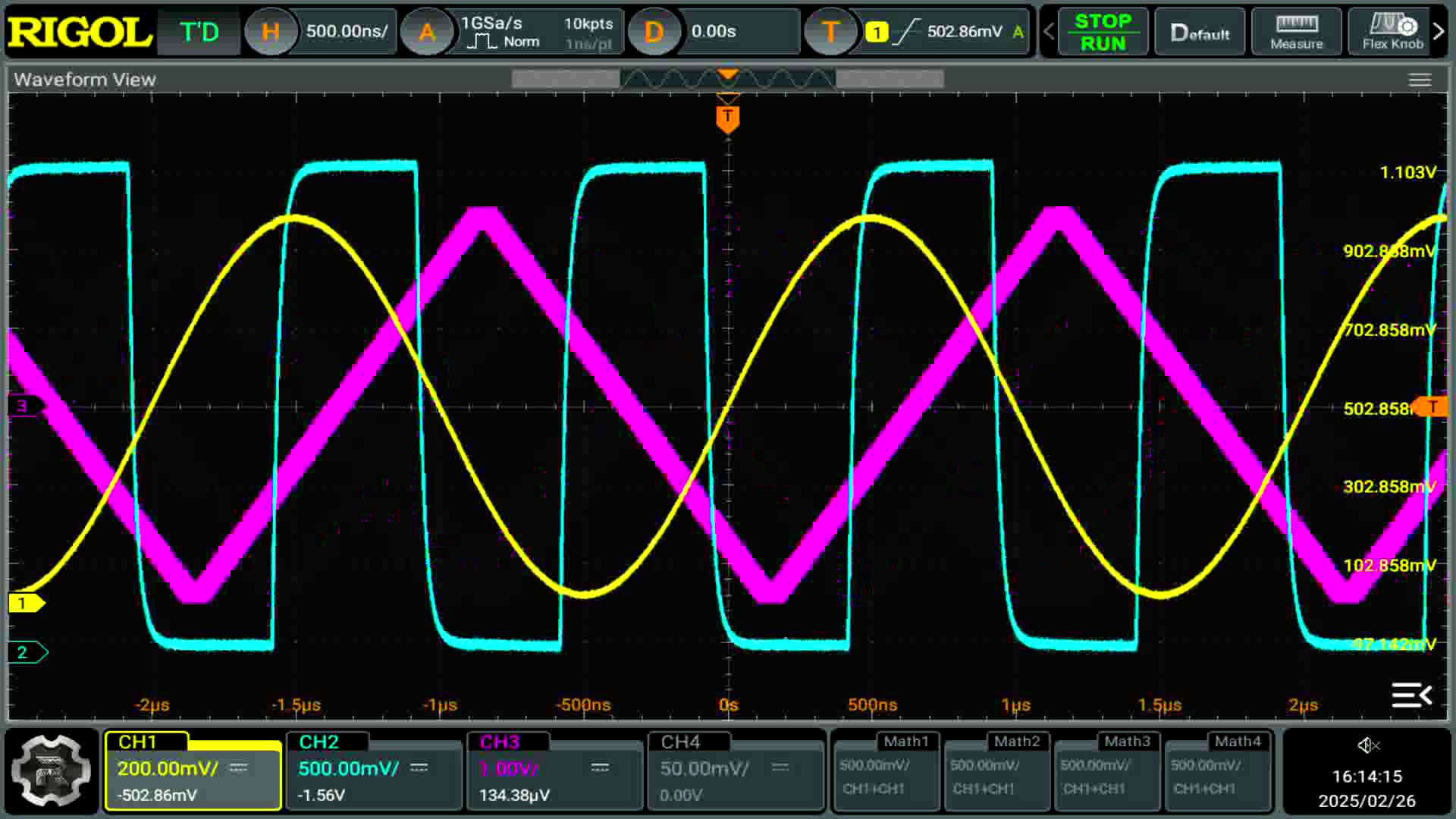

2. 주요 파형 유형



• 사인파(Sine Wave)

부드럽게 반복되는 곡선 형태의 파형으로, 전력 시스템(교류 전류)이나 오디오 신호, 무선 통신에서 사용됩니다.





• 삼각파(Triangle Wave)

선형적으로 상승하고 하강하는 파형으로, 전자 악기의 신디사이저 신호나 필터 테스트에서 활용됩니다.





• 사각파(Square Wave)

순간적으로 전압이 변하는 직각 형태의 파형으로, 디지털 회로의 클럭 신호나 디지털 통신 신호에 사용됩니다.



각 파형은 고유한 특성과 용도를 가지므로, 측정하고자 하는 신호의 유형을 이해하는 것이 중요합니다.







3. 신호 무결성과 신호 왜곡



신호 무결성(Signal Integrity)이란 신호가 원래의 형태를 유지하면서 손실 없이 전송되는 것을 의미합니다.

그러나 다음과 같은 요인으로 인해 신호가 왜곡될 수 있습니다.



• 노이즈(Noise): 외부 간섭에 의해 신호가 왜곡됨
• 지터(Jitter): 신호의 타이밍이 일정하지 않음
• 왜곡(Distortion): 신호의 모양이 변형됨



• FFT(Fast Fourier Transform) 분석



신호의 왜곡 원인을 분석하기 위해 FFT(고속 푸리에 변환)를 활용하면, 시간 영역(Time Domain)의 신호를 주파수 영역(Frequency Domain)으로 변환하여 특정 주파수에서 발생하는 문제를 쉽게 파악할 수 있습니다.

예를 들어, 특정 주파수에서 발생하는 노이즈를 감지한 후 필터링을 적용하면 신호 무결성을 유지할 수 있습니다.

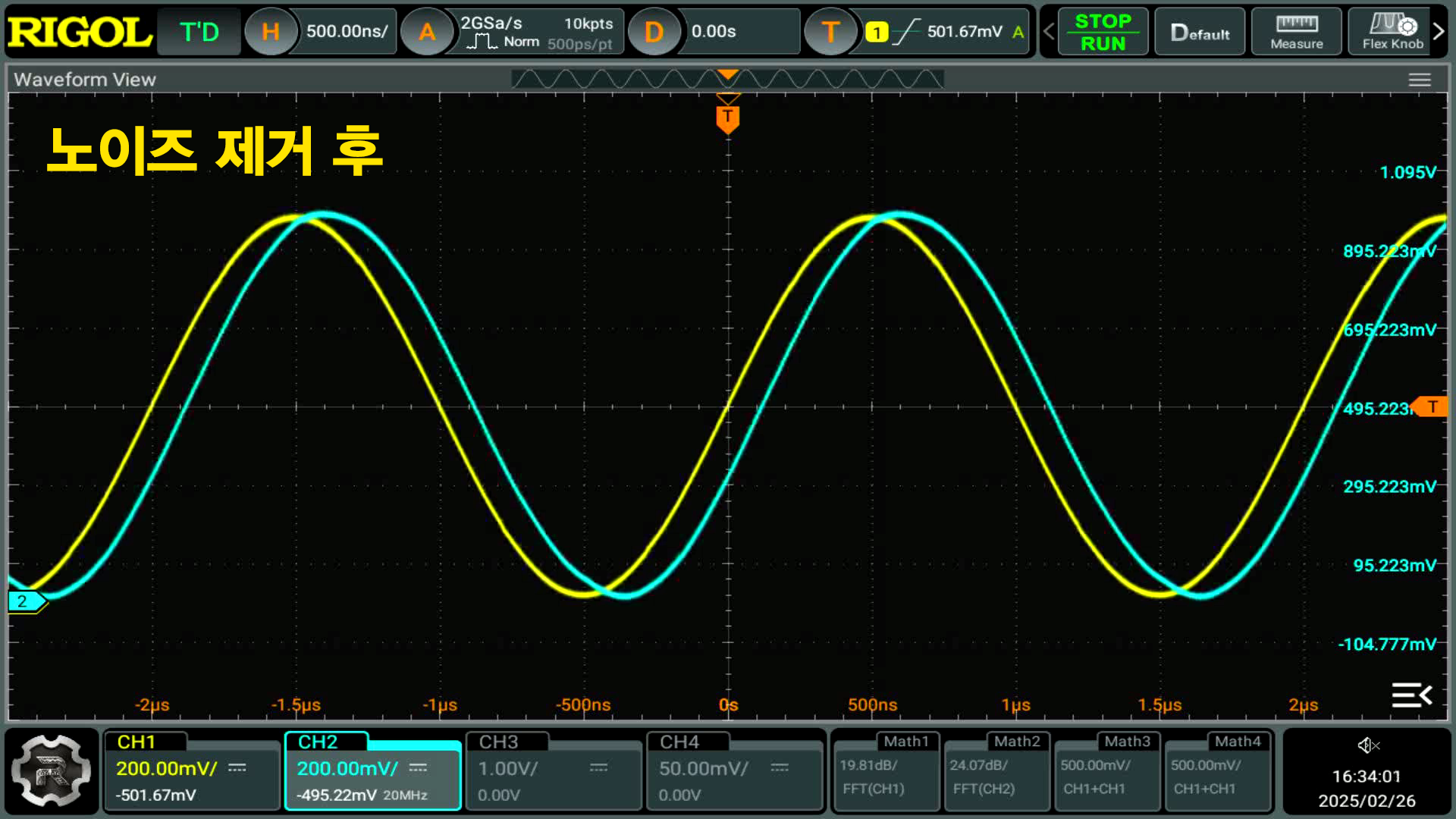

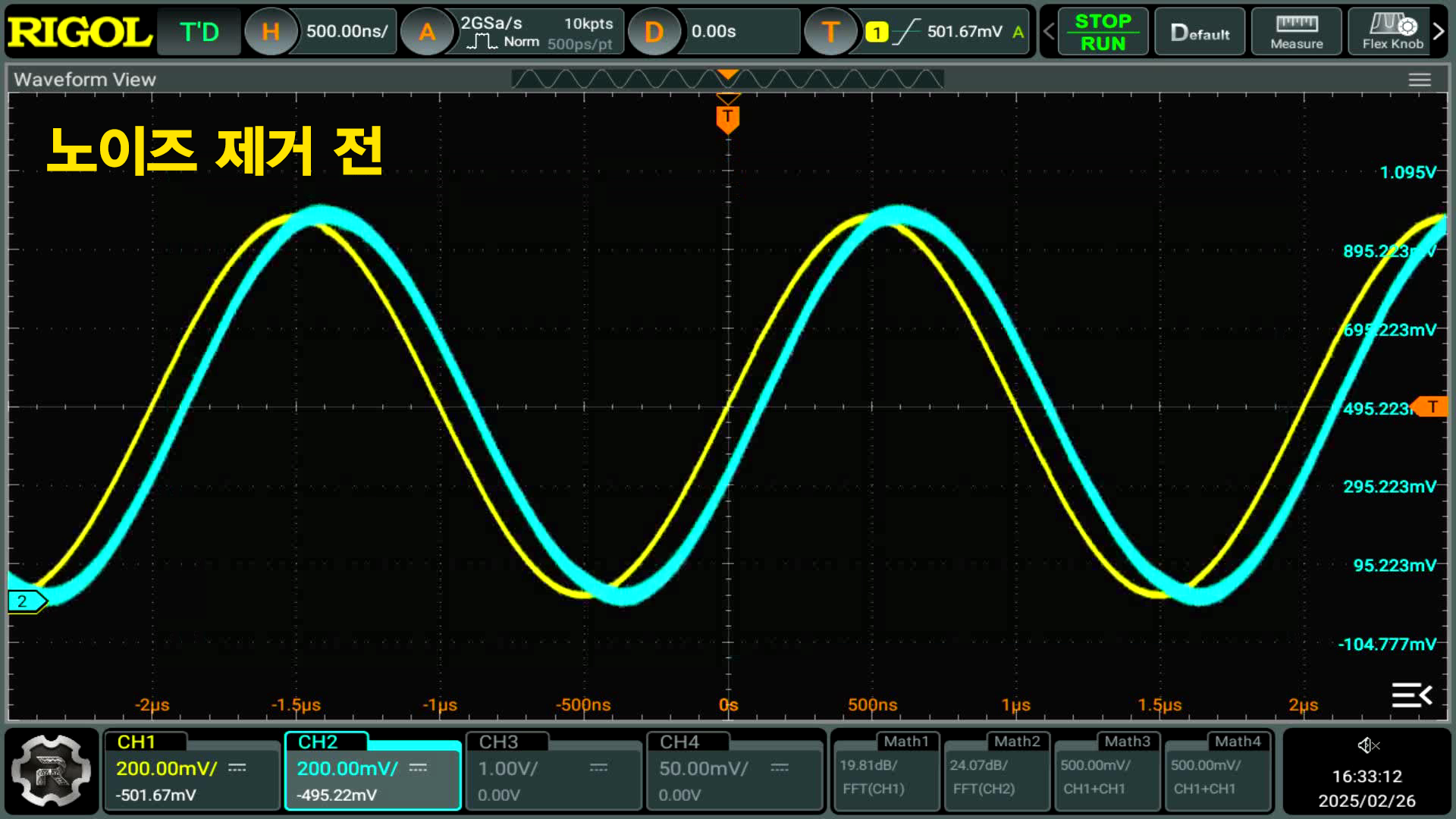

노이즈 제거 전과 후의 신호를 비교하면 얼마나 깔끔한 신호로 복구되는지 확인하실 수 있습니다.







4. 신호 분석을 위한 RIGOL 오실로스코프 활용

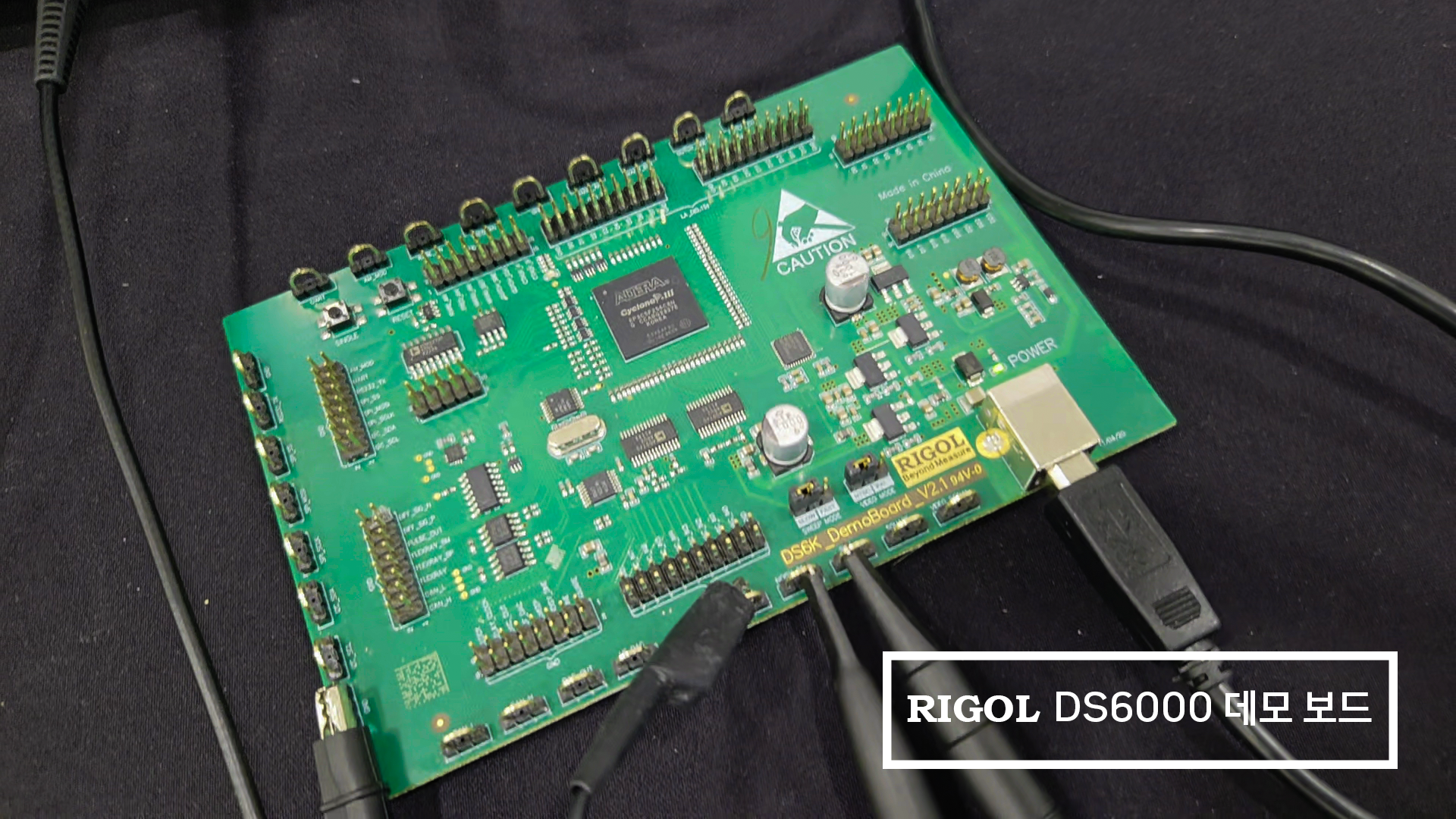

오실로스코프를 활용한 신호 분석 능력을 키우기 위해 리골(RIGOL) DS6000 데모 보드와 같은 트레이닝 장비를 사용하는 것도 좋은 방법입니다. 다양한 신호를 생성하고 직접 측정해 보면서, 신호 분석 기술을 효과적으로 익힐 수 있습니다.







RIGOL 오실로스코프는 강력한 FFT 분석 기능과 고속 샘플링 속도를 제공하여, 신호의 정확한 분석과 문제 해결을 돕습니다. 자세한 정보는 RIGOL 공식 홈페이지에서 확인해 보세요!



이번 블로그 글에 대한 자세한 설명은 아래 영상을 참고해주세요!











---





파형 분석의 핵심, RIGOL 오실로스코프





오늘은 오실로스코프를 활용한 신호 분석의 기본 개념을 살펴보았습니다. 주기적 신호와 비주기적 신호의 차이, 주요 파형 유형, 신호 무결성과 FFT 분석의 중요성을 이해하면 오실로스코프를 더욱 효과적으로 활용할 수 있습니다.

앞으로 오실로스코프를 활용해 보다 정밀한 신호 분석과 문제 해결을 경험해 보세요!
