전자 회로나 신호를 분석할 때 오실로스코프는 필수적인 도구입니다. 하지만 오실로스코프의 성능을 제대로 이해하지 못하면, 신호가 왜곡되거나 부정확한 결과를 얻을 위험이 있습니다. 따라서 오늘은 오실로스코프의 핵심 성능 지표인 대역폭, 샘플링 속도, 메모리 깊이, 상승 시간, 파형 캡처 속도에 대해 자세히 알아보겠습니다.
1. 대역폭(Bandwidth)
대역폭은 오실로스코프가 정확하게 측정할 수 있는 신호의 주파수 범위를 의미합니다. 만약 신호의 주파수가 대역폭보다 높다면, 진폭이 왜곡되거나 신호의 형태가 변형될 수 있습니다.

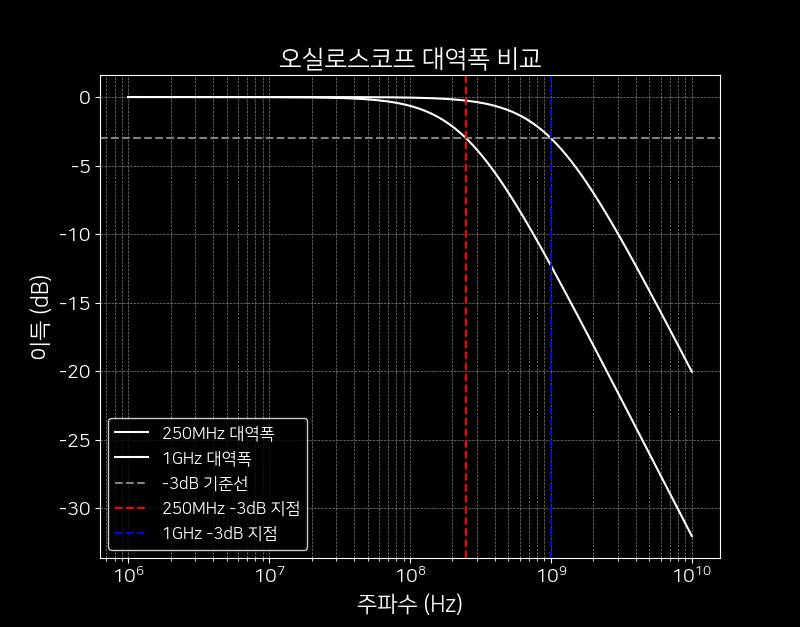

예를 들어, 1GHz 대역폭을 가진 오실로스코프는 약 700MHz까지의 신호를 정밀하게 표시할 수 있으며, 진폭이 약 70.7%로 감쇠(-3dB 포인트)됩니다.
✅ 대역폭 선택 시 "5배 규칙" 기억하기!
측정하려는 신호의 최대 주파수의 5배 대역폭을 가진 오실로스코프를 선택하는 것이 가장 이상적입니다. 예를 들어, 100MHz 신호를 측정하려면 500MHz 이상의 대역폭을 갖춘 오실로스코프를 사용하는 것이 좋습니다.

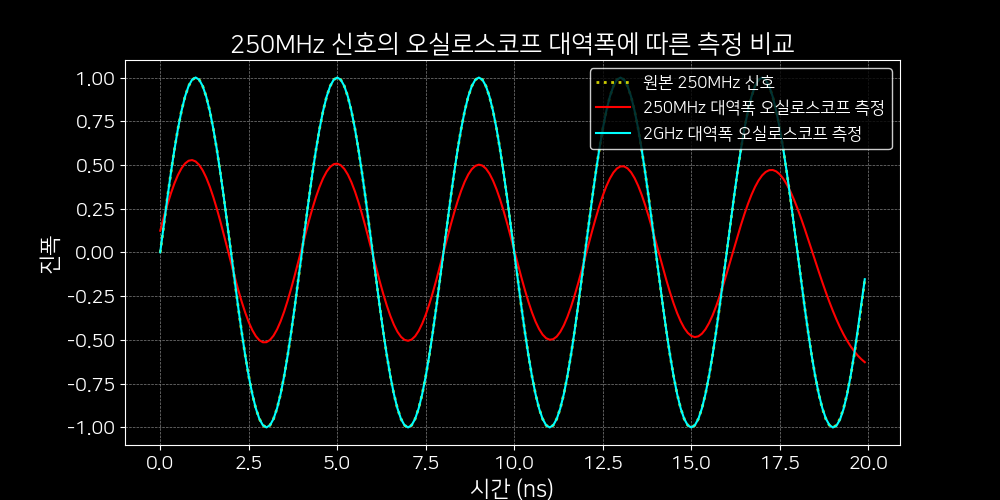

진폭을 이해하기 위해 시간축에서의 파형 그래프를 보도록 하겠습니다. 그림에서 처럼 250MHz의 신호를 250MHz의 대역폭으로 측정하려고 하니, 진폭이 70.7%로 감쇠하여 신호의 모든 진폭을 충분하게 받아오지 못합니다. 하지만 2GHz의 대역폭으로 측정한 경우 모든 진폭을 받아오는 것을 보실 수 있습니다.
2. 샘플링 속도 (Sampling Rate)
샘플링 속도는 오실로스코프가 초당 몇 개의 데이터를 캡처할 수 있는지를 나타냅니다. 보통 GS/s (Giga Samples per Second) 단위로 표현하며, 속도가 높을수록 신호의 세부 정보를 더 정밀하게 측정할 수 있습니다.
나이퀴스트 샘플링 이론 적용
정확한 신호 복원을 위해서는 신호 주파수의 최소 2배 이상의 샘플링 속도가 필요합니다.

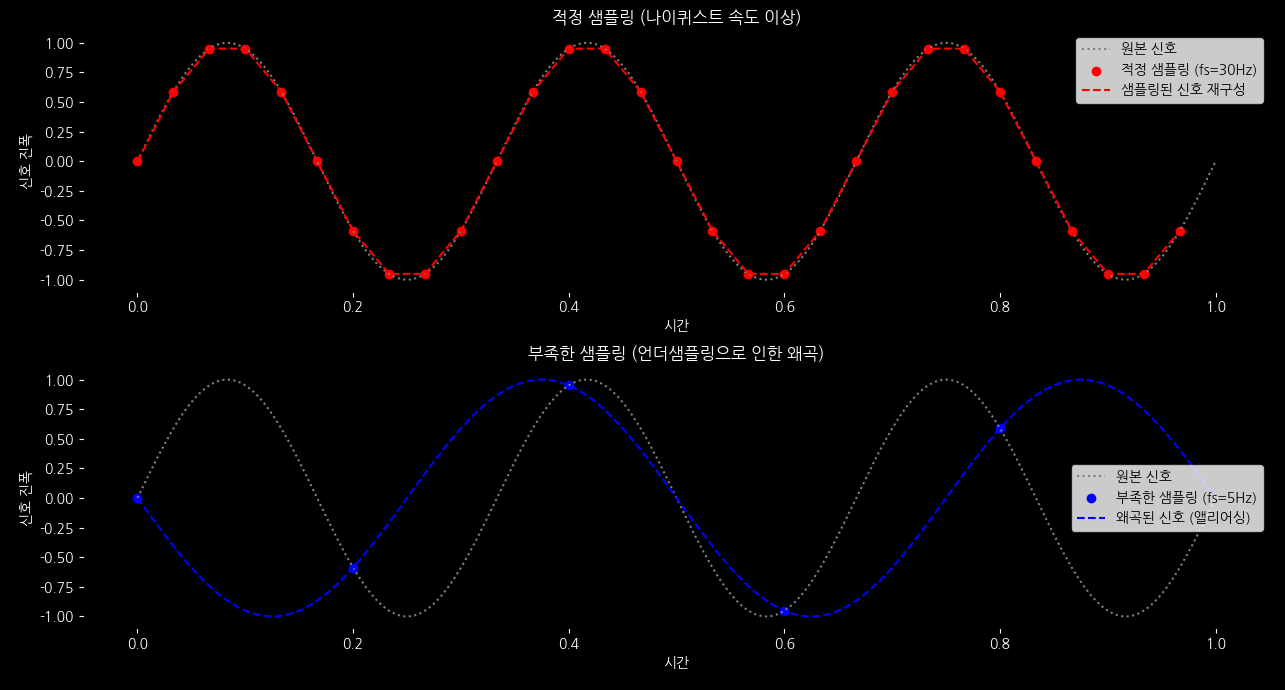

예를 들어, 100MHz의 신호를 측정하려면 200MS/s 이상의 샘플링 속도가 필요합니다. 샘플링 속도가 너무 낮으면 '언더 샘플링'이 발생하여 신호가 왜곡되거나 앨리어싱 현상이 생길 수 있습니다. 따라서 더 정확한 분석을 위해 5배~10배 이상의 샘플링 속도를 선택하는 것이 좋습니다.
3. 파형 캡처 속도 (Waveform Capture Rate)
파형 캡처 속도는 오실로스코프가 1초 동안 몇 개의 파형을 캡처할 수 있는지를 나타냅니다. 이 속도가 높을수록 신호의 미세한 변화를 더 정확하게 포착할 수 있습니다.

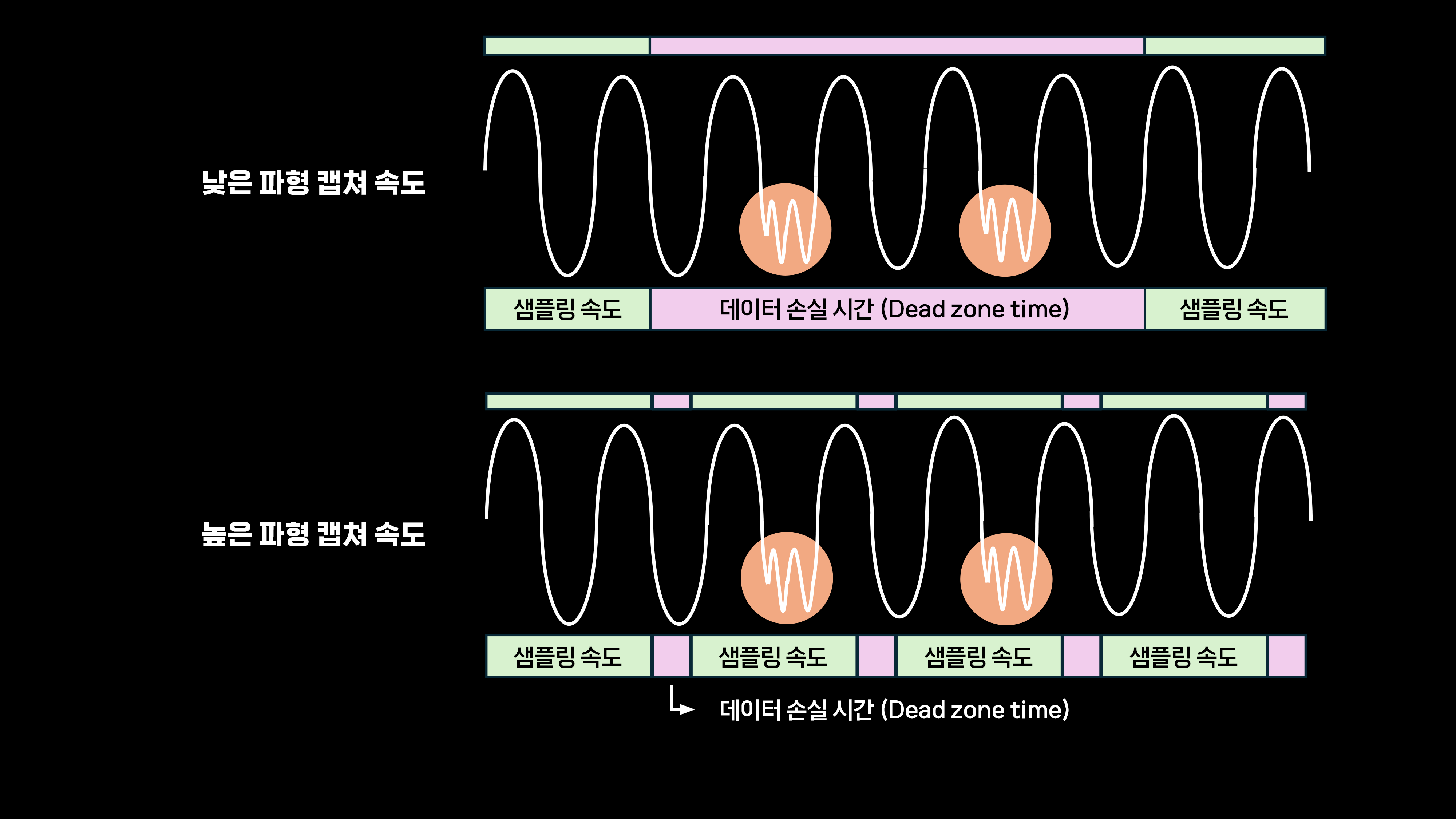

만약 파형 캡처 속도가 낮다면 "데드 존(Dead Zone)"이 발생할 수 있습니다. 이는 오실로스코프가 데이터를 처리하는 동안 신호의 변화가 감지되지 않는 시간을 의미하며, 간헐적으로 발생하는 오류(Glitch)나 이상 신호를 놓칠 위험이 있습니다.
고속 신호 분석을 위해서는 높은 파형 캡처 속도를 갖춘 오실로스코프를 선택하는 것이 필수적입니다.
4. 상승 시간 (Rise Time)

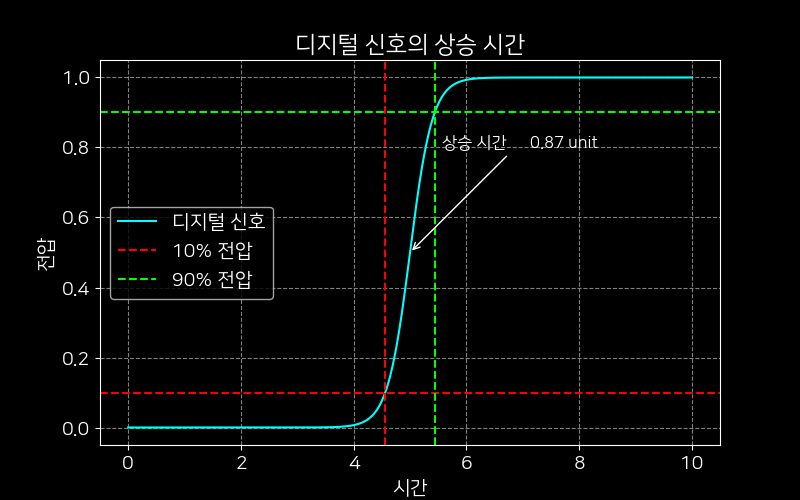

상승 시간은 신호가 낮은 전압에서 높은 전압으로 변화하는 데 걸리는 시간을 의미합니다. 일반적으로 신호의 10%에서 90%로 상승하는 시간으로 정의됩니다.
오실로스코프의 대역폭과 상승 시간은 반비례 관계를 가지며, 공식은 다음과 같습니다.
예를 들어, 1GHz 대역폭을 가진 오실로스코프의 상승 시간은 약 0.35ns가 됩니다. 빠른 신호 전환을 정확하게 측정하려면 신호의 상승 시간보다 짧은 상승 시간을 가진 오실로스코프를 선택하는 것이 중요합니다.
5. 메모리 깊이 (Memory Depth)
메모리 깊이는 오실로스코프가 저장할 수 있는 데이터 포인트 수를 의미합니다.
를 들어, 10Mpts의 메모리 깊이를 가진 오실로스코프는 1천만 개의 샘플 데이터를 저장할 수 있습니다.
메모리 깊이가 길수록 더 긴 시간 동안 신호를 캡처할 수 있어 드문 이벤트나 긴 지속 시간을 가진 신호를 포착하는 데 유리합니다. 긴 레코드 길이를 선택하면 신호 분석의 정밀도가 향상됩니다.
이번 블로그 글에 대한 자세한 설명은 아래 영상을 참고해주세요!
5배 대역폭 규칙을 기억하라!
오실로스코프를 선택할 때는 대역폭, 샘플링 속도, 파형 캡처 속도, 상승 시간, 메모리 깊이 등 여러 성능 요소를 고려해야 합니다. 특히, 신호 분석의 정확도를 높이려면 5배 대역폭 규칙과 충분한 샘플링 속도를 갖춘 제품을 선택하는 것이 중요합니다.
RIGOL 오실로스코프는 최고 수준의 대역폭, 빠른 샘플링 속도, 넉넉한 메모리 깊이를 제공하여 엔지니어와 연구자들에게 강력한 측정 솔루션을 제공합니다. 보다 정밀한 분석을 위해 RIGOL의 다양한 제품을 확인해보세요! 자세한 정보는 리골 홈페이지에서 확인하실 수 있습니다.
