오실로스코프를 사용할 때 프로브(Probe)는 매우 중요한 역할을 합니다. 프로브는 측정 장치와 신호 소스를 연결하는 역할을 하며, 올바른 프로브 선택과 사용 방법에 따라 측정 결과의 정확성이 달라질 수 있습니다. 오늘은 오실로스코프 프로브의 종류와 특징, 선택 방법 및 보정 방법에 대해 자세히 알아보겠습니다.
1. 프로브란 무엇인가?
프로브는 테스트하려는 장치와 오실로스코프를 연결하는 도구입니다. 이는 단순한 연결선이 아니라 신호를 정확하게 전달하기 위한 필수적인 요소로, 신호의 품질과 왜곡을 최소화하는 것이 핵심입니다. 프로브의 성능을 결정하는 주요 요소로는 대역폭, 감쇠비, 입력 임피던스 등이 있습니다.
프로브는 크게 패시브 프로브와 액티브 프로브로 나뉘며, 측정하려는 신호의 특성에 따라 적절한 프로브를 선택해야 합니다.
2. 프로브의 주요 구성 요소
프로브는 기본적으로 다음과 같은 세 가지 주요 요소로 구성됩니다
- 프로브 팁(Tip): 신호를 측정하는 부분
- 접지 클립(Ground Clip): 기준 전위를 맞춰 신호를 안정적으로 측정
- 연결 단자(Connector): 오실로스코프와 연결하는 부분
이 세 가지 요소가 신호의 정확한 캡처와 전달을 담당하며, 제대로 연결하지 않으면 노이즈나 신호 왜곡이 발생할 수 있습니다.

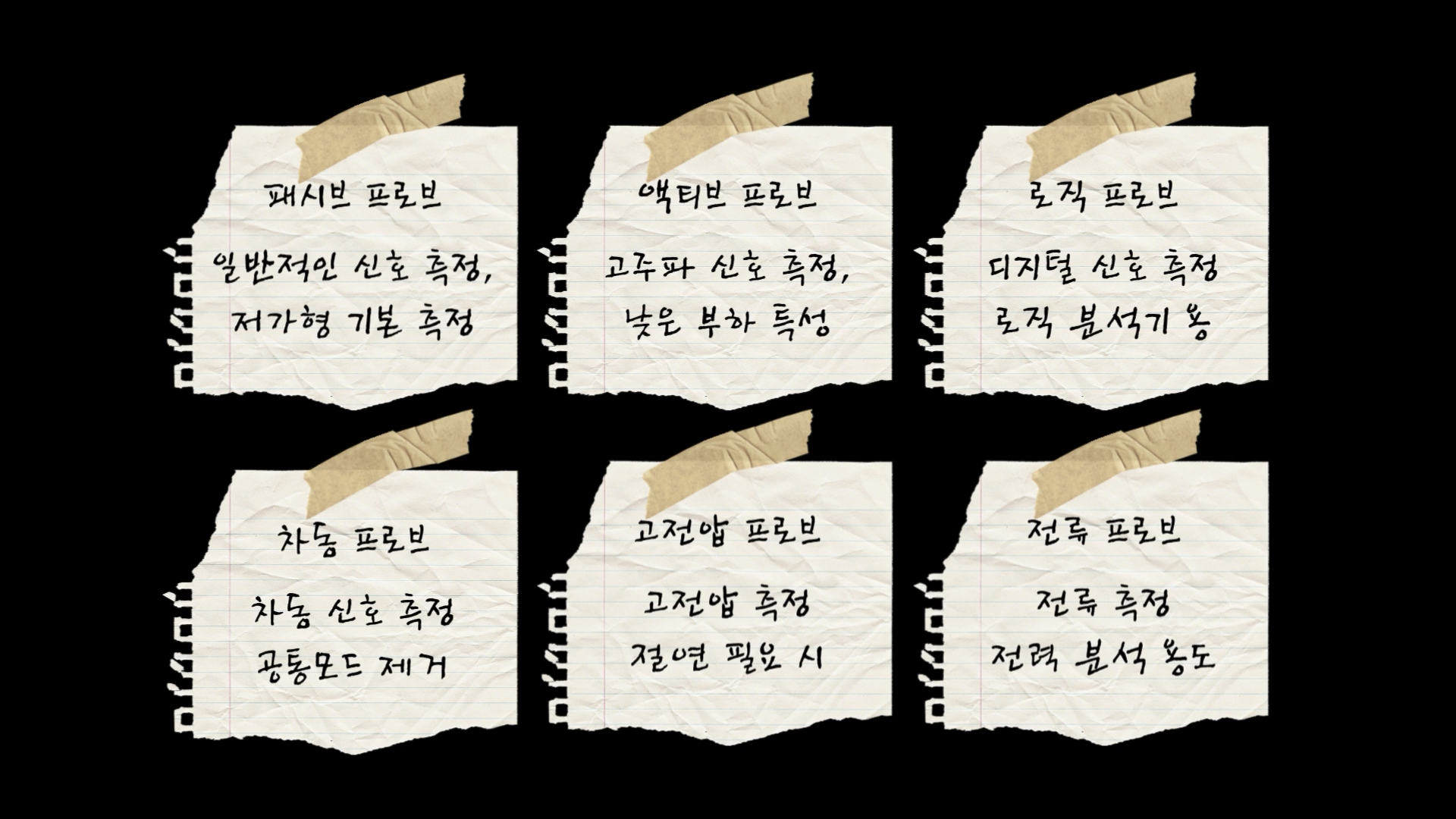

3. 프로브의 종류
3.1 패시브 프로브 (Passive Probe)
패시브 프로브는 가장 일반적으로 사용되는 프로브로, 저주파 신호 측정에 적합합니다. 대표적으로 10:1 감쇠비를 가진 프로브가 많이 사용되며, 감쇠비를 조절하여 신호의 진폭을 줄여줍니다. 예를 들어, 10:1 프로브는 입력 신호를 1/10로 줄여 오실로스코프로 전달합니다.
장점
- 가격이 저렴하고 내구성이 뛰어남
- 기본적인 아날로그 및 디지털 회로 측정에 적합
단점
- 높은 주파수 신호에서 왜곡이 발생할 수 있음
- 민감한 회로에서는 부하 효과를 초래할 수 있음

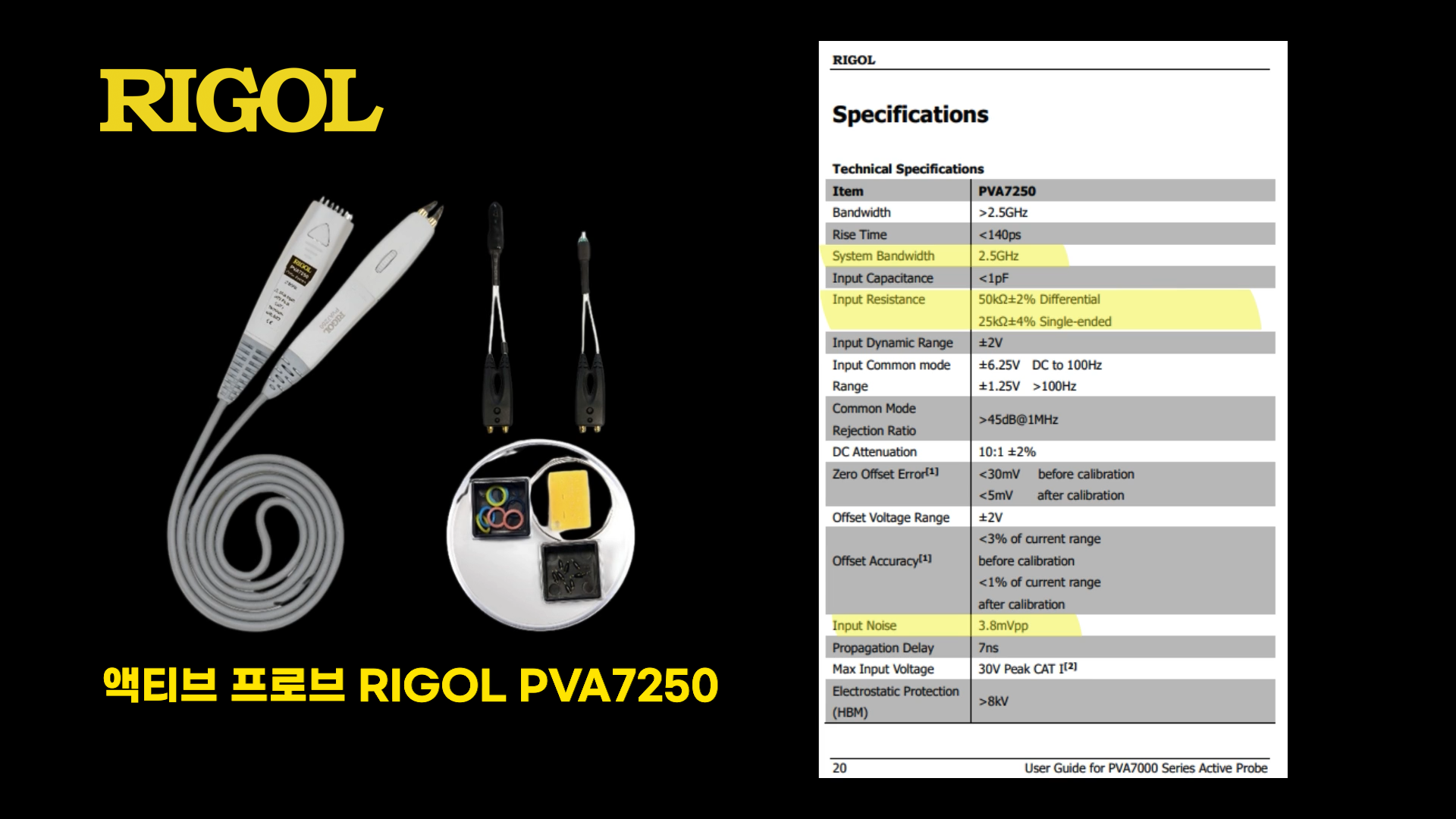

3.2 액티브 프로브 (Active Probe)
액티브 프로브는 고속 신호와 고주파 측정에 적합한 프로브입니다. 내장된 증폭기를 사용하여 신호를 왜곡 없이 정확하게 캡처할 수 있습니다.
장점
- 높은 입력 임피던스를 유지하여 회로 로딩 최소화
- GHz 대역 신호 측정 가능
- 낮은 노이즈와 높은 신호 충실도 제공
단점
- 가격이 높음
- 외부 전원이 필요할 수 있음
3.3 특수 목적 프로브
오실로스코프에는 패시브 및 액티브 프로브 외에도 다양한 특수 프로브가 있습니다.

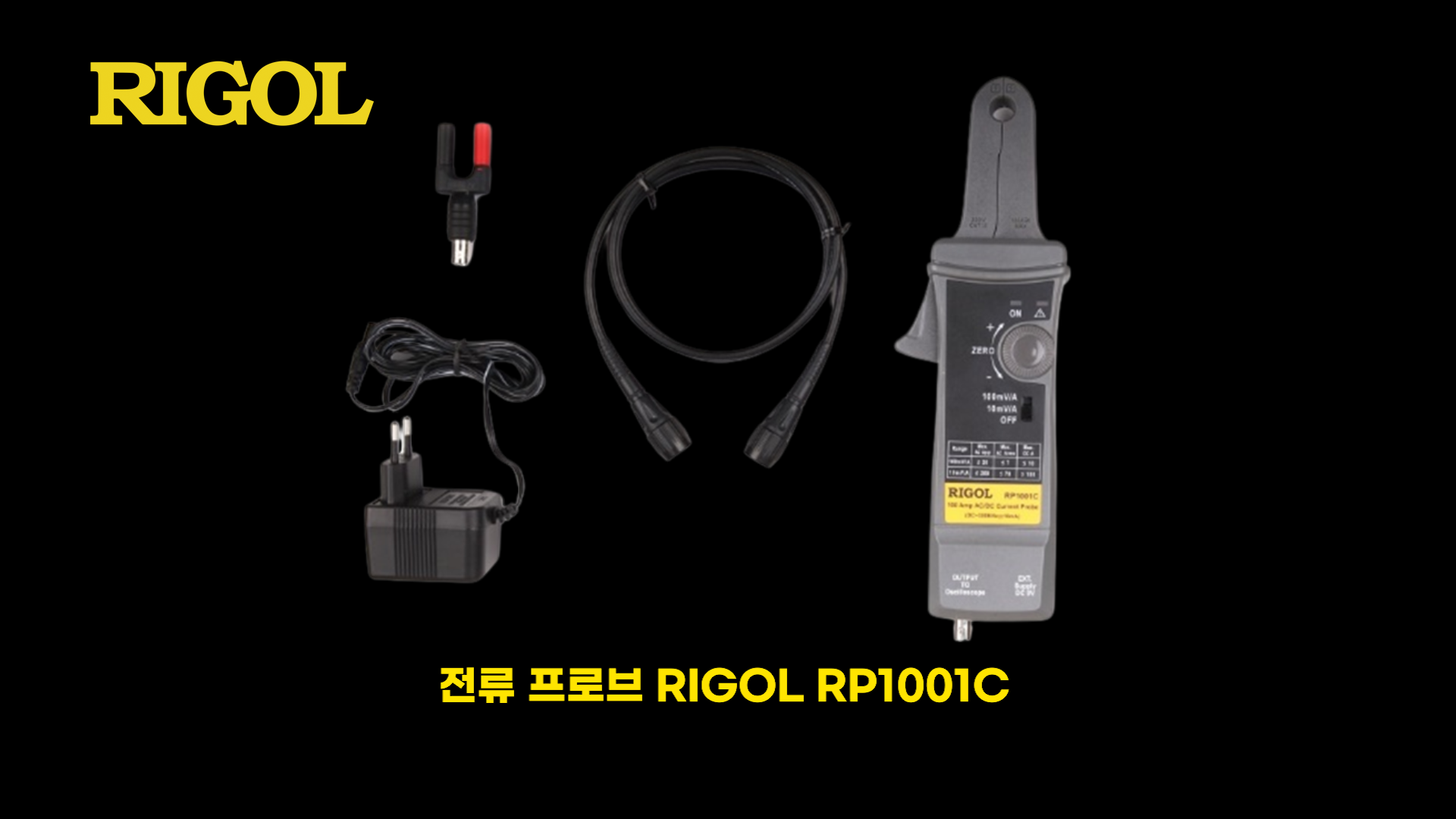

- 전류 프로브 (Current Probe): 회로의 전류 측정을 위한 프로브로, 전류를 전압으로 변환하여 오실로스코프에 표시함
- 차동 프로브 (Differential Probe): 두 지점 간의 신호 차이를 측정하는 프로브로, 노이즈 민감 환경에서 중요한 역할 수행

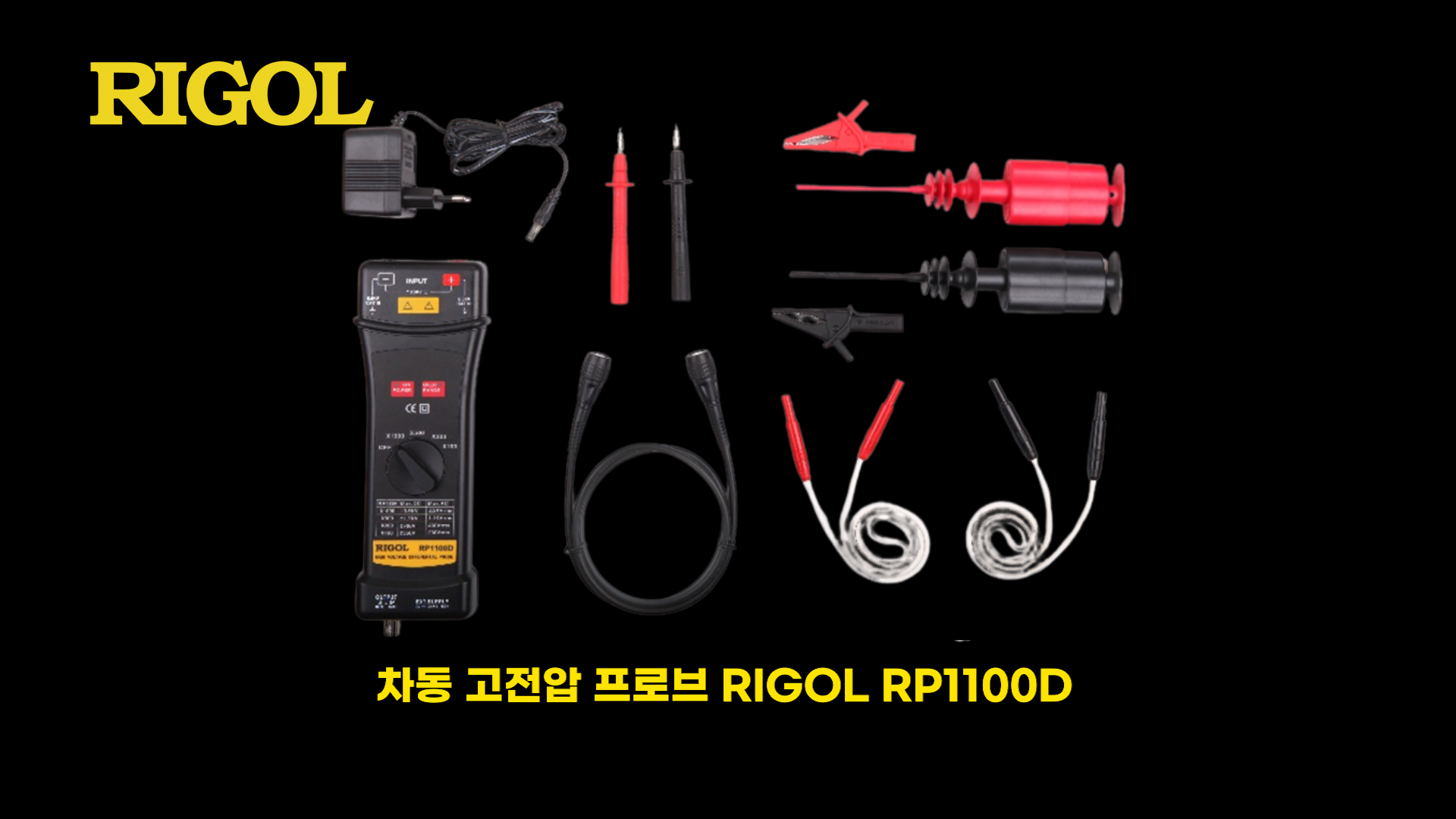

- 고전압 프로브 (High Voltage Probe): 높은 전압을 안전하게 측정하기 위한 프로브

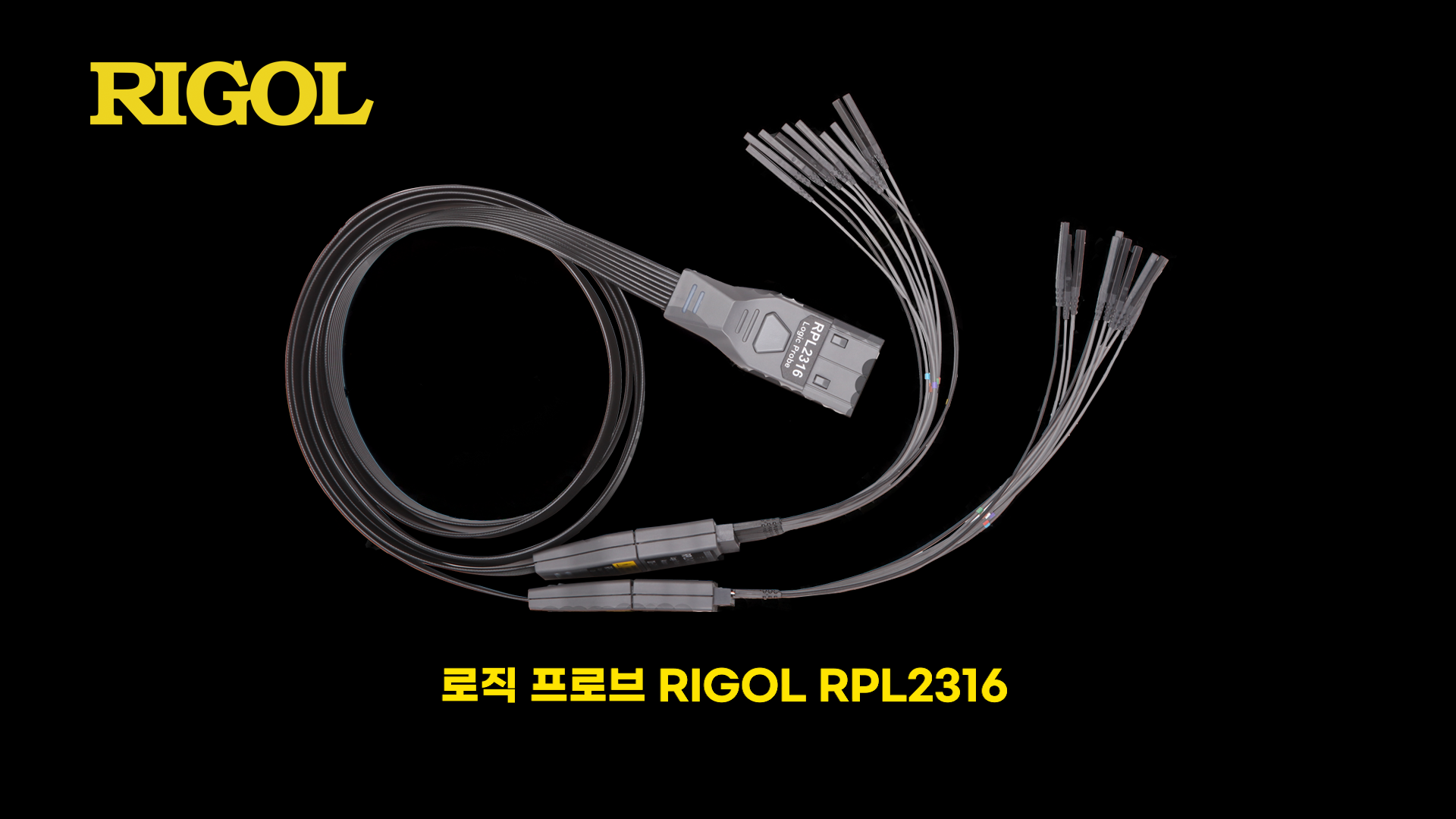

- 로직 프로브 (Logic Probe): 디지털 신호 분석을 위한 프로브로, 여러 개의 신호 라인을 동시에 측정 가능
각 프로브는 특정 용도에 맞게 설계되었으며, 신호의 특성에 맞는 프로브를 선택하는 것이 중요합니다.
4. 프로브 보정 및 사용 방법
정확한 측정을 위해 프로브 보정(Compensation)은 필수적인 과정입니다. 보정을 하지 않으면 신호가 왜곡되어 정확한 측정이 어렵습니다.
4.1 프로브 보정 방법
- 오실로스코프에 프로브를 연결합니다.
- 오실로스코프의 보정 신호(Compensation Signal) 출력에 프로브 팁을 연결합니다.
- 디스플레이의 파형을 확인합니다.
- 프로브 보정 나사를 조정하여 신호가 정확한 사각파 형태가 되도록 합니다.
보정이 제대로 되지 않으면 신호가 과도하게 뾰족하거나 둥글게 왜곡될 수 있습니다. 따라서 정기적으로 보정 과정을 거쳐야 합니다.
5. 올바른 프로브 선택을 위한 가이드
프로브를 선택할 때 고려해야 할 주요 요소는 다음과 같습니다.
- 대역폭(Bandwidth): 측정하려는 신호의 5배 이상의 대역폭을 가진 프로브 선택
- 감쇠비(Attenuation Ratio): 10:1 또는 1:1 감쇠비를 상황에 맞게 선택
- 입력 임피던스(Input Impedance): 회로 로딩을 최소화할 수 있는지 확인
- 신호 전압 범위(Voltage Range): 측정할 신호의 최대 전압을 지원하는 프로브 선택
잘못된 프로브를 사용하면 측정이 부정확해질 수 있으며, 오실로스코프가 손상될 수도 있습니다. 따라서 용도에 맞는 프로브를 신중하게 선택하는 것이 중요합니다.
이번 블로그 글에 대한 자세한 설명은 아래 영상을 참고해주세요!
올바른 프로브 선택과 사용이 정확한 측정을 보장한다
프로브는 오실로스코프의 성능을 극대화하는 필수적인 요소입니다. 패시브 프로브는 범용적인 사용에, 액티브 프로브는 고주파 신호 분석에 적합하며, 특수 목적 프로브는 특정 상황에서 필수적입니다. 또한, 측정을 시작하기 전 프로브 보정을 반드시 수행하여 신호 왜곡을 방지해야 합니다.
정확한 신호 측정을 위해서는 프로브의 특성을 이해하고, 측정 환경과 용도에 맞는 프로브를 선택하는 것이 중요합니다. RIGOL의 고성능 프로브 제품군을 활용하면 더욱 정밀하고 신뢰할 수 있는 측정이 가능합니다. 리골 프로브에 대한 자세한 정보는 RIGOL 공식 홈페이지에서 확인해 보세요!
문의사항 : 리골코리아 02-6953-4466, info.kr@rigol.com
