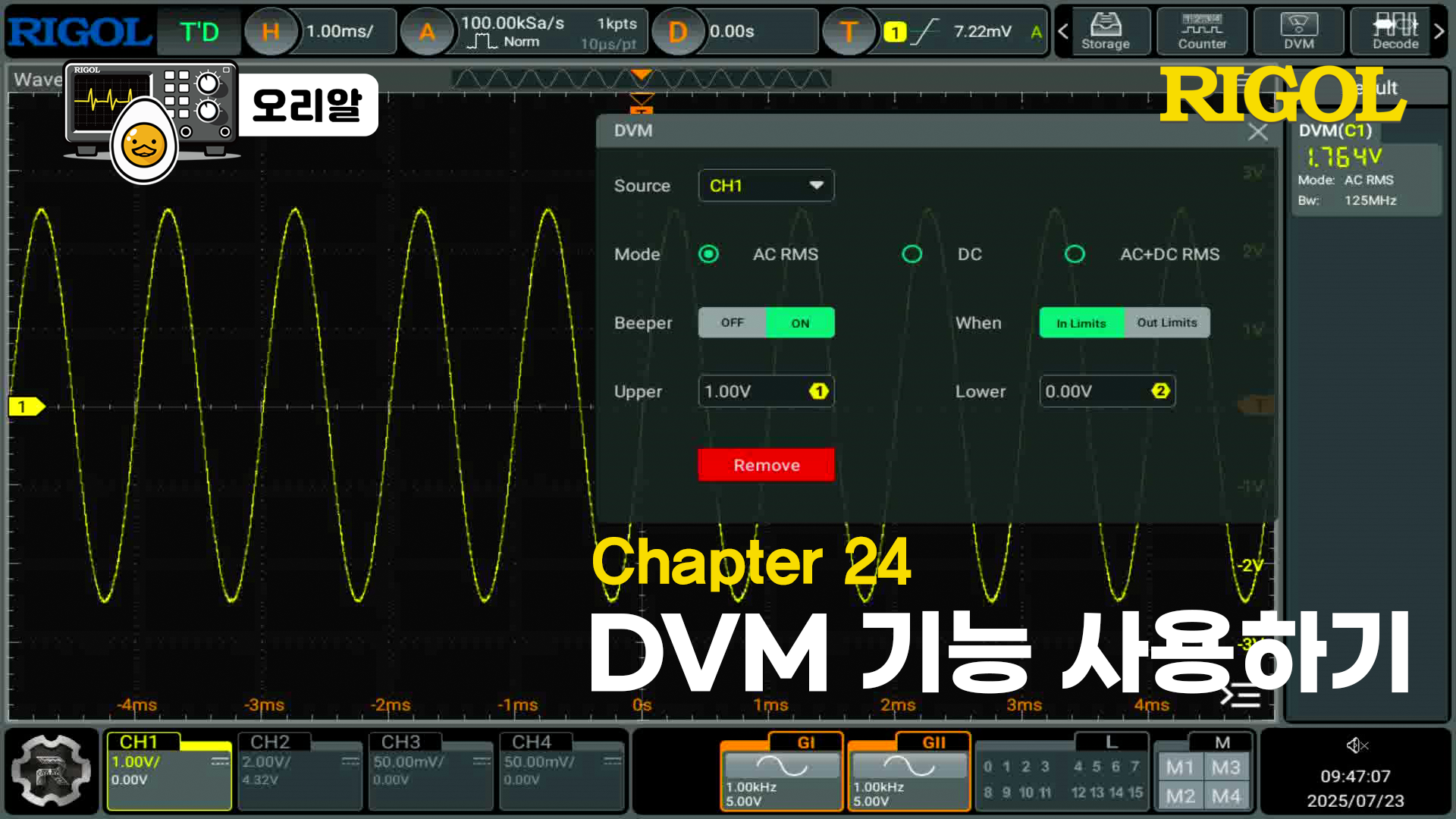

Chapter 24. DVM 기능 사용하기 [오실로스코프, 리골이 알려줄게]

오늘은 RIGOL 오실로스코프에 탑재된 유용한 부가기능 중 DVM(Digital Voltmeter)과 Frequency Counter 기능을 함께 실습해보겠습니다. 이 두 기능은 화면 파형 기반의 일반 측정 기능과 달리, 오실로스코프 내부의 전용 회로를 통해 더욱 정밀하고 안정적인 측정을 지원합니다.

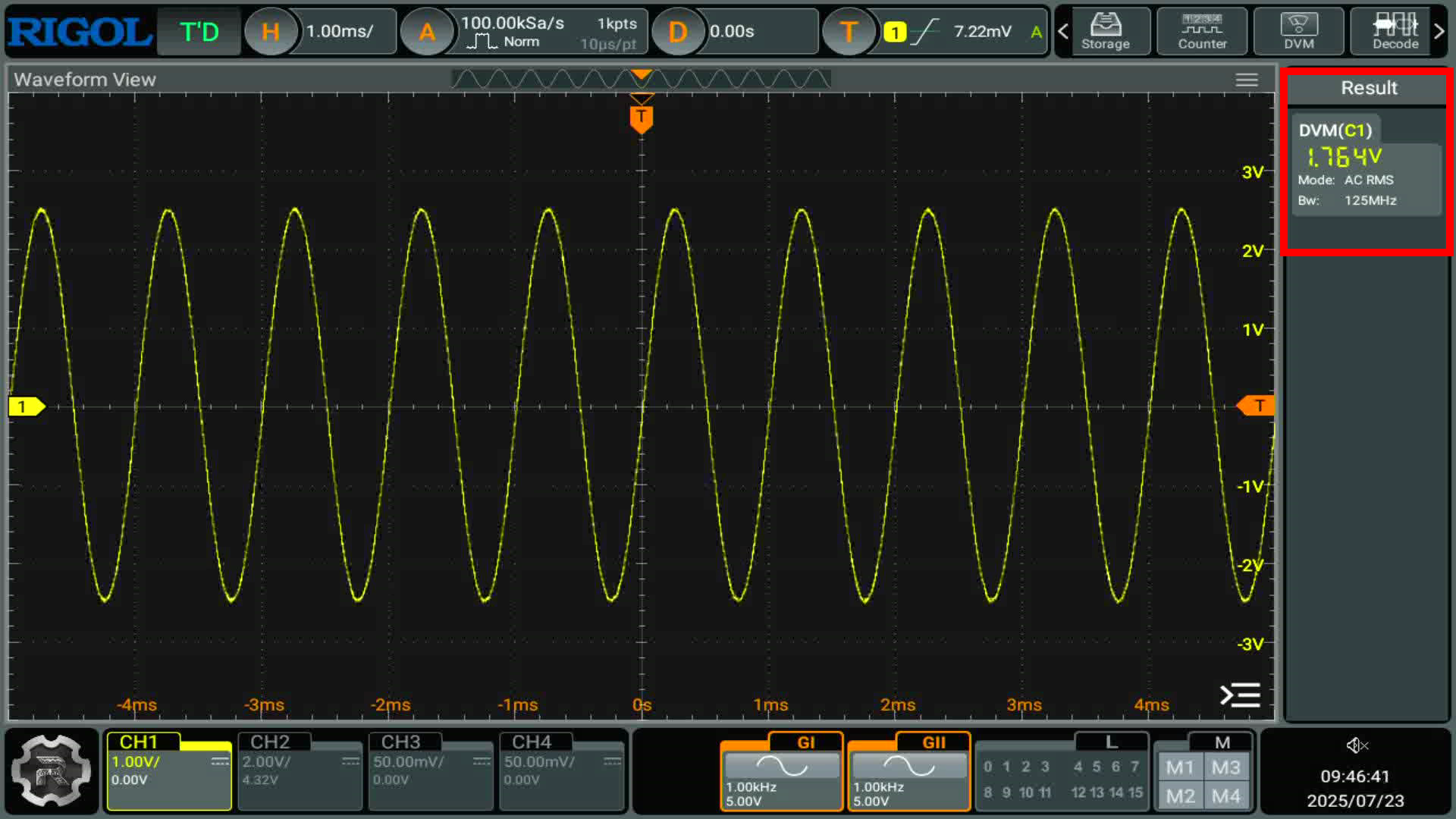

DVM (Digital Voltmeter) 기능





✔ 주요 특징



• 파형 계산 방식이 아닌 별도의 디지털 측정 회로 기반
• 비동기 동작으로 파형 획득과는 독립적으로 전압 측정
• AC RMS / DC / AC+DC RMS 모드 제공
• 최대 4자리 정밀도 표시
• 채널 별 선택 가능, 화면에 표시되지 않아도 측정 가능
• Limit 설정 및 알람 기능 탑재







✔ 사용 방법



1. 하단 메뉴 또는 툴바에서 DVM 활성화

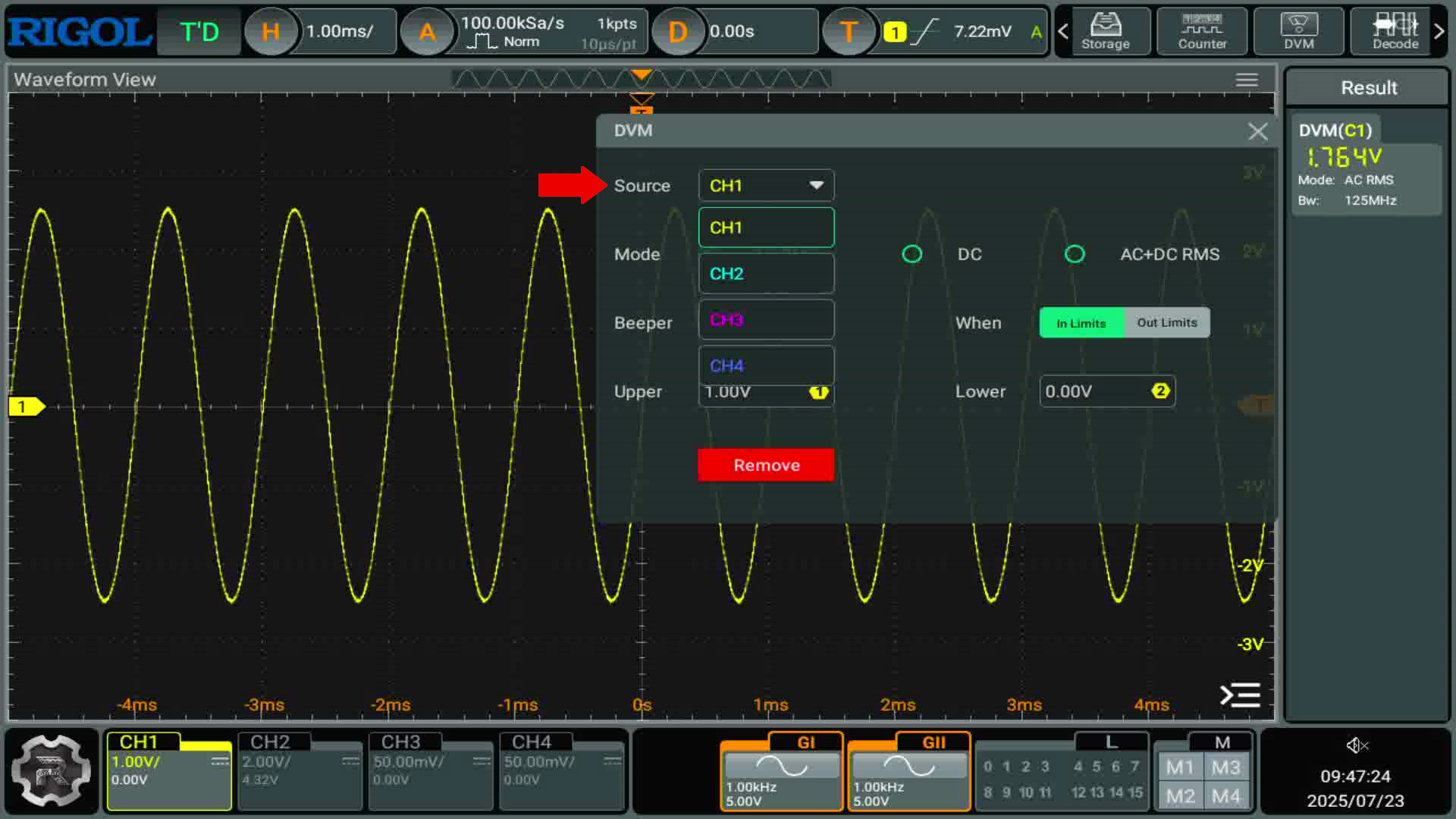

2. Source에서 측정할 채널 선택
3. Mode에서 측정 방식 선택 (DC, AC, AC+DC)
4. 필요 시 상/하한값 설정 → Out of Range 시 경고음 발생
5. [Remove] 버튼으로 기능 종료



🧑‍🔧 실무 팁



• 멀티 채널 모니터링 시 별도의 멀티미터 없이 간편하게 사용
• 장기 측정 시 신뢰성 있는 RMS 전압 확인 가능
• 노이즈에 영향 적어 저신호 측정 시 유리







Frequency Counter 기능





✔ 주요 특징



• 정밀한 하드웨어 카운터 회로 기반
• 파형 계산 방식보다 훨씬 정확한 주파수 측정 가능
• Frequency, Period, Totalize 3가지 모드 제공
• 노이즈에 강한 엣지 기반 측정 방식
• 3~6 Resolution 비트 조절 가능 (정밀도 향상)









✔ 사용 방법



1. Counter 기능 활성화

2. 측정 대상 채널 설정

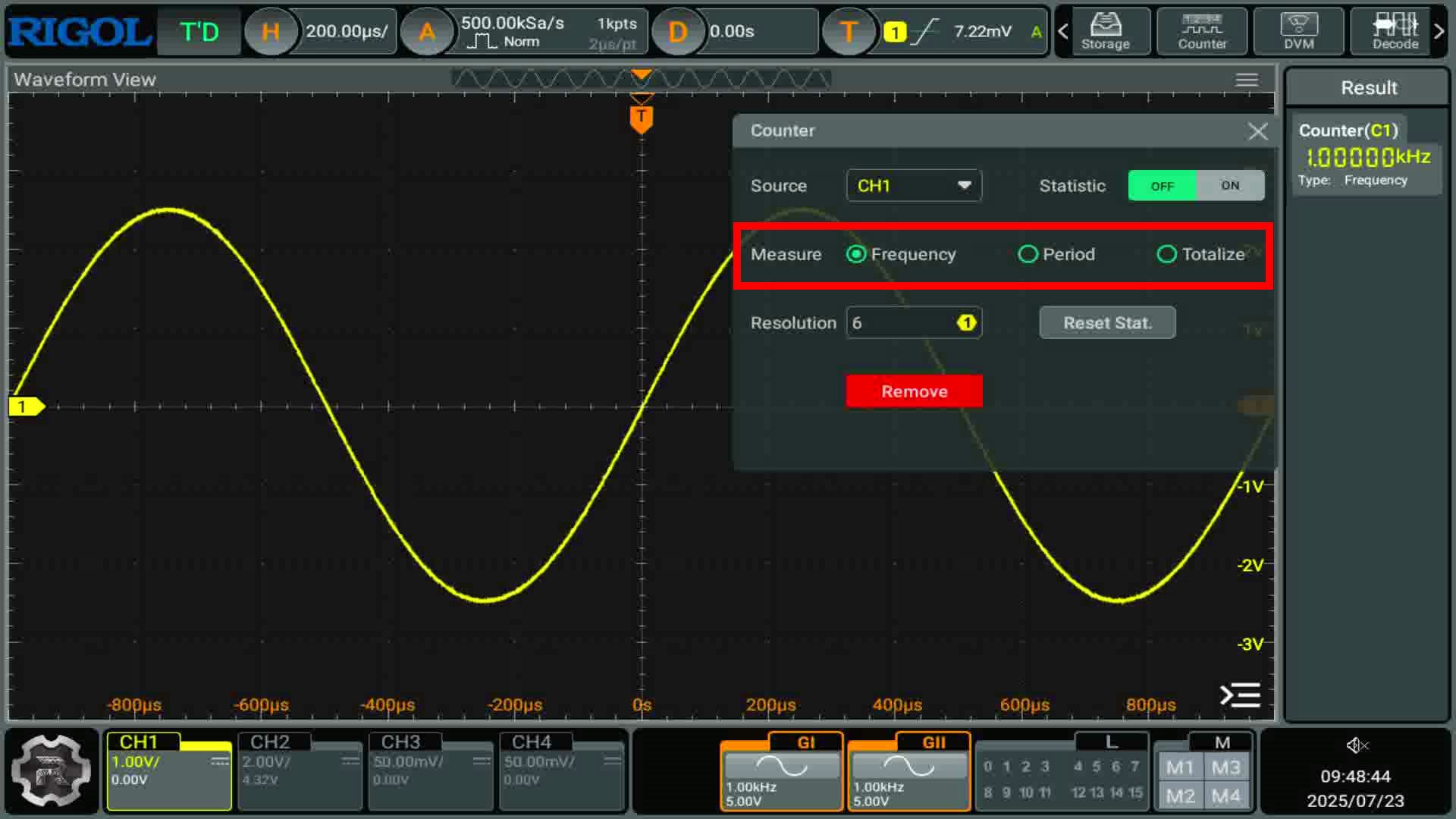

3. Mode 선택

• Frequency: 신호 주파수
• Period: 신호 주기
• Totalize: 엣지 누적 카운트

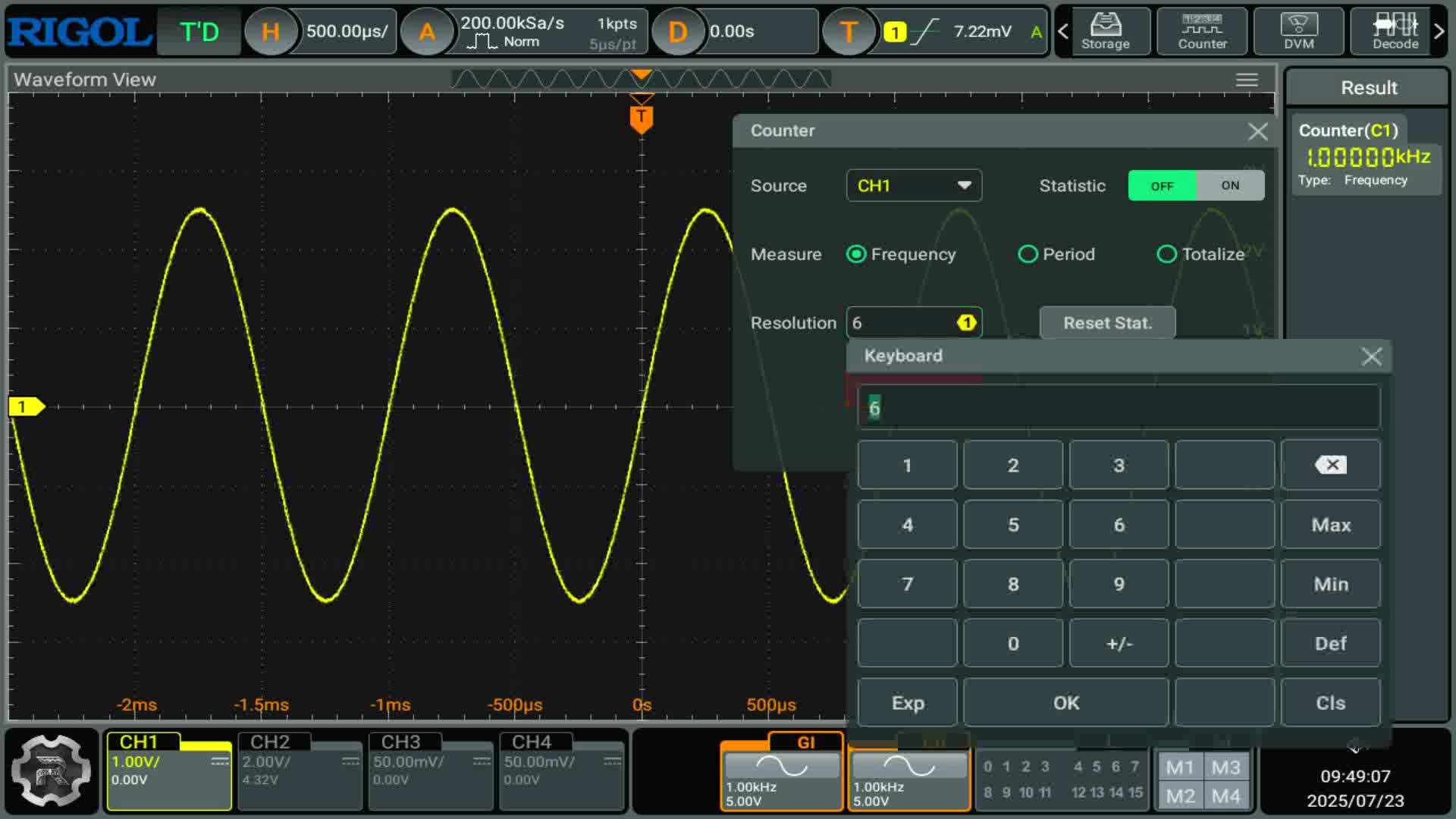

4. Resolution 설정 (정밀도 조절)

5. Totalize 모드에서는 [Clear Count]로 초기화 가능

6. [Remove] 버튼으로 기능 종료





🧑‍🔧 실무 팁

• PLL, 클럭 신호 분석에 적합
• 노이즈가 많거나 파형이 왜곡된 신호에서도 안정적인 주파수 계측
• 펄스 누적 검사 등 공정 검증에도 활용 가능







DVM 기능 사용하기에 대한 자세한 정보는 아래 영상을 참고해 주세요!



---



보조 기능이지만 실전에서는 '필수 기능'









DVM과 Frequency Counter는 단순한 부가기능처럼 보일 수 있지만, 실제 테스트 환경에서는 훨씬 더 정밀하고 신뢰성 있는 계측을 제공합니다. 특히 디지털 회로나 전원부, 센서 출력 분석 등에서 이 두 기능을 활용하면, 멀티미터 없이도 동시에 전압과 주파수를 한 눈에 파악할 수 있어 작업 효율이 크게 향상됩니다.



기본 파형 측정 기능과 함께, 이 두 가지 기능을 꼭 익혀두면 실무에서 매우 유용합니다. 다음 포스팅에서는 오실로스코프의 고급 분석 기능인 Bode Plot 측정법을 소개해 드릴게요. 실험에 사용한 장비에 대한 자세한 정보는 RIGOL 공식 홈페이지를 통해 확인해 주세요!
