Chapter 23. SCPI Command를 활용하여 심화된 자동화 코드 만들기 [오실로스코프, 리골이 알려줄게]

이번 실습에서는 LabVIEW와 SCPI 명령어를 이용해 오실로스코프 데이터를 정밀하게 제어하고, 전압 및 시간 데이터를 자동으로 분석, 저장하는 방법까지 알아봅니다.







사용 장비는 RIGOL MHO2034 오실로스코프, 소프트웨어는 LabVIEW를 사용했으며, 오리알 21장에서 소개한 LabVIEW 기초 실습의 심화 버전으로 구성되어 있습니다.









1. 전압 데이터 변환



SCPI 명령어인 :WAV:YINC?, :WAV:YOR?, :WAV:YREF?를 통해 Y 축 전압 스케일을 계산하여

Byte 데이터를 실제 전압 값으로 변환합니다.



• 공식: (DATA - (YOR + YREF)) × YINC
• 변환 후, LabVIEW의 Waveform Graph에 정확한 전압 파형 출력

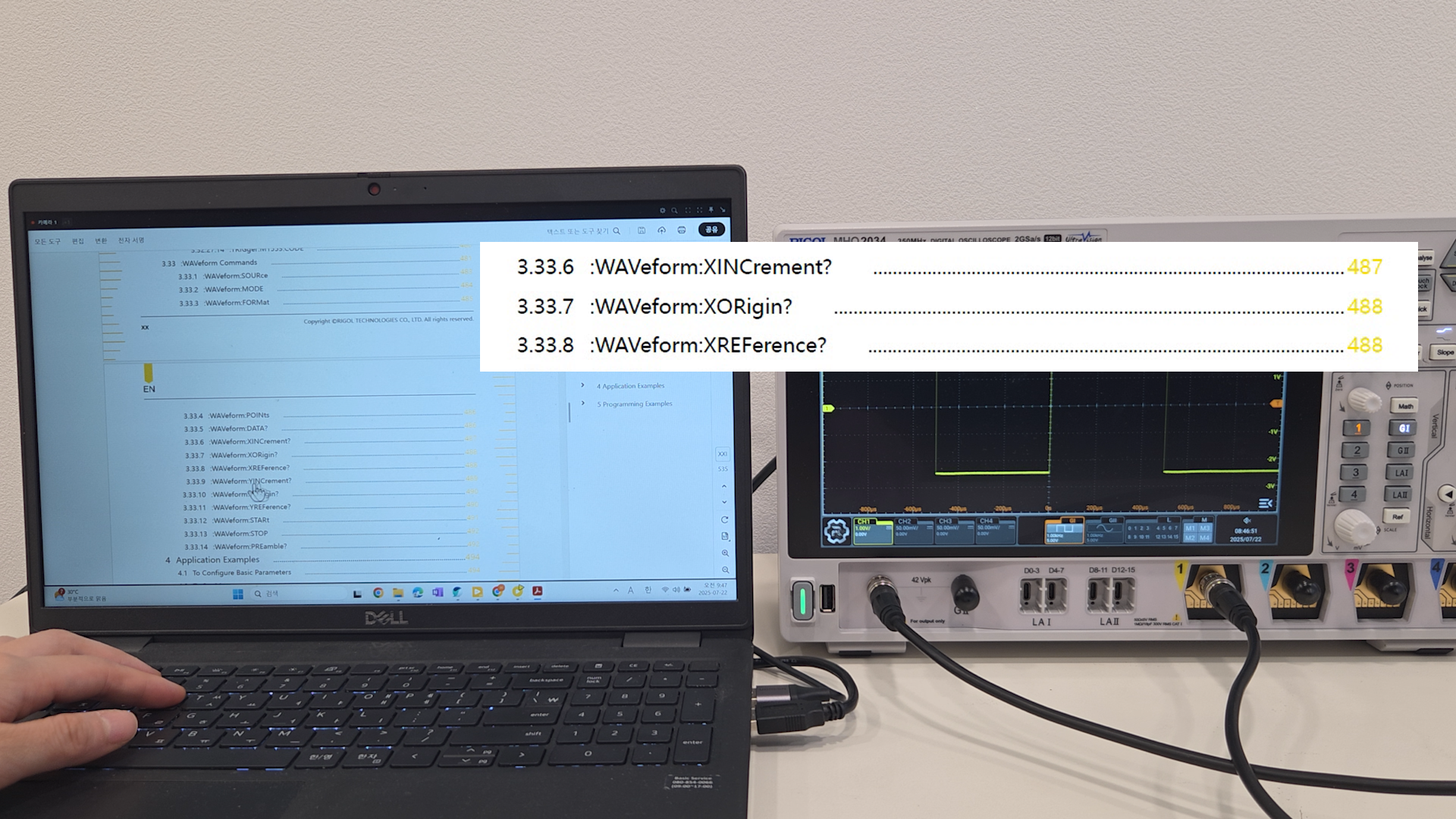

2. 시간 축 계산

• :WAV:XOR? : 시간축 시작점
• :WAV:XINC? : 샘플 간 시간 간격
• 이 값들을 통해 시간축 배열을 생성하여 정확한 시간 정보 포함된 파형 시각화

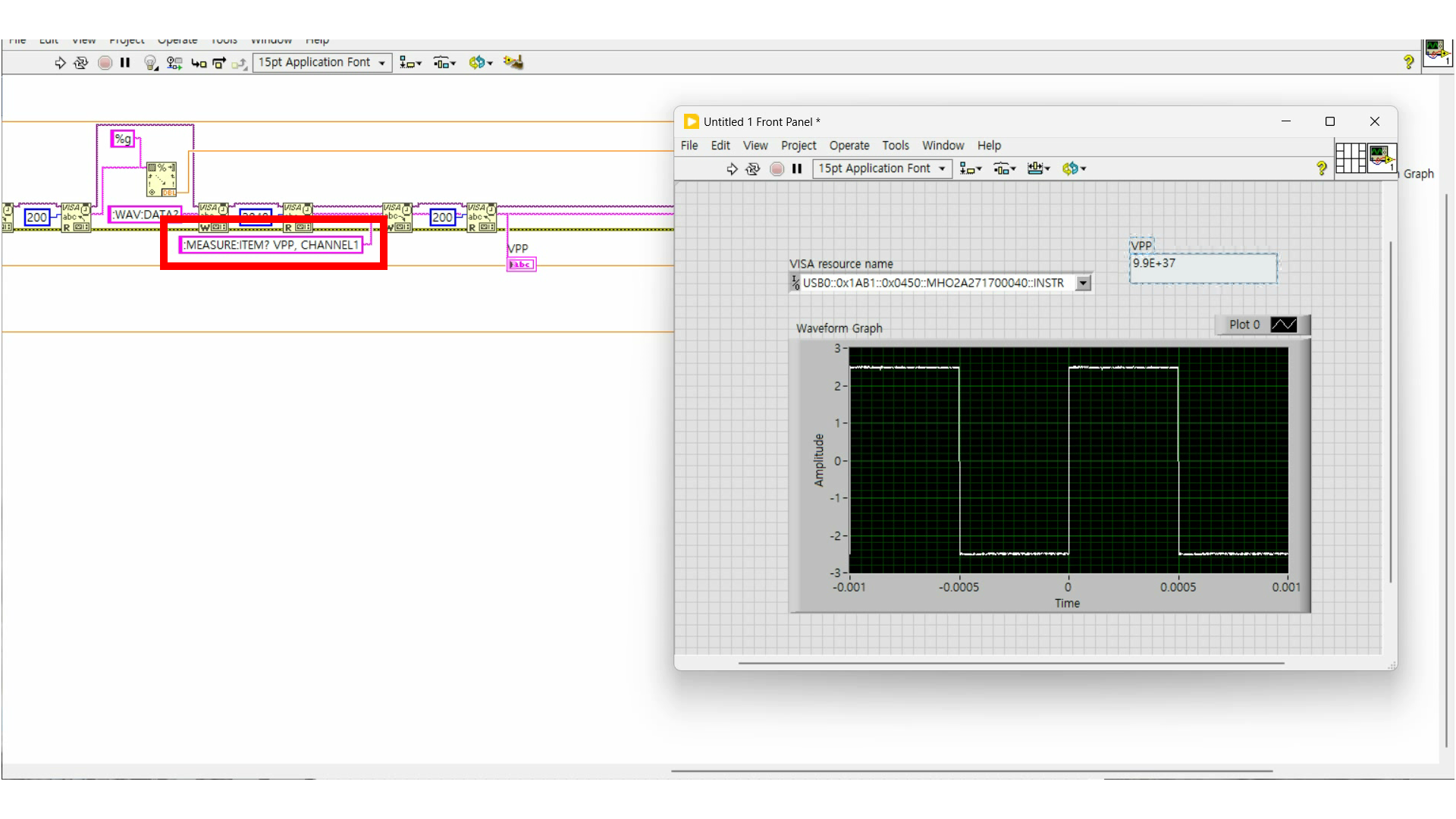

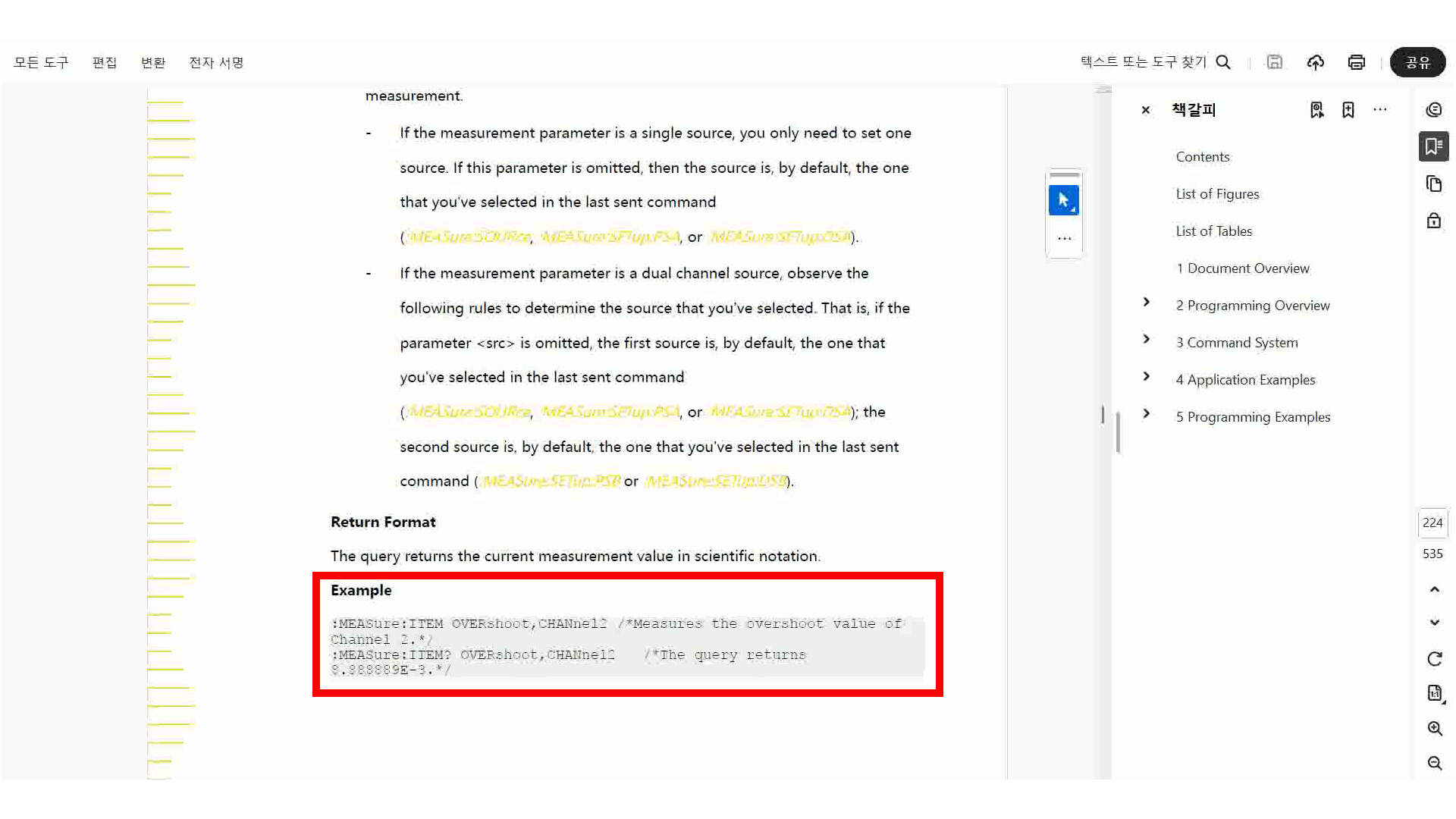

3. 자동 측정값 받아오기

• 예: :MEASure:ITEM?
• VPP,CH1 → CH1의 피크 투 피크 전압
• :MEASure:ITEM? FREQ,CH1 → CH1의 주파수
• LabVIEW의 문자열 스캔 함수로 숫자로 변환해 데이터 처리 가능

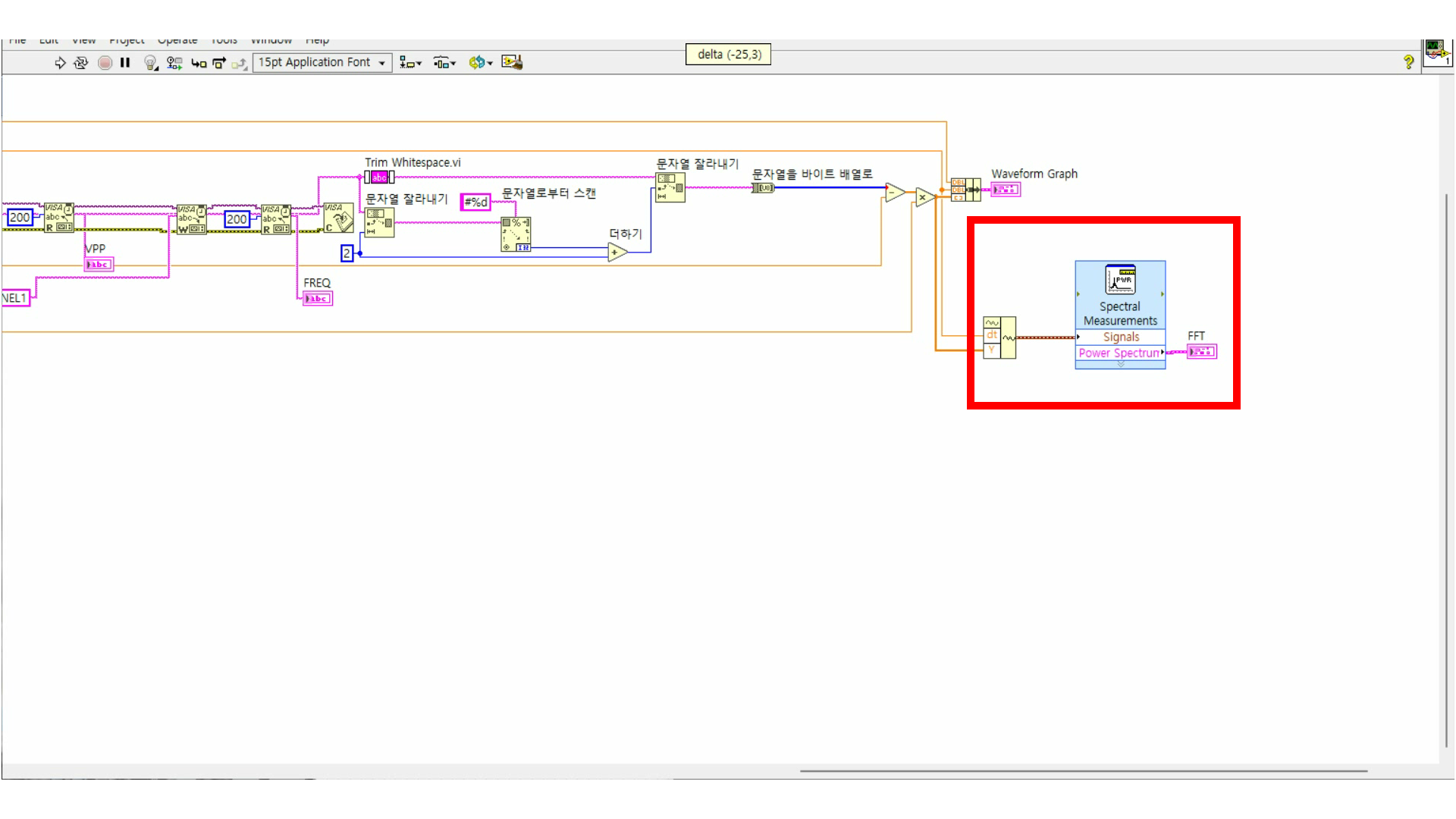

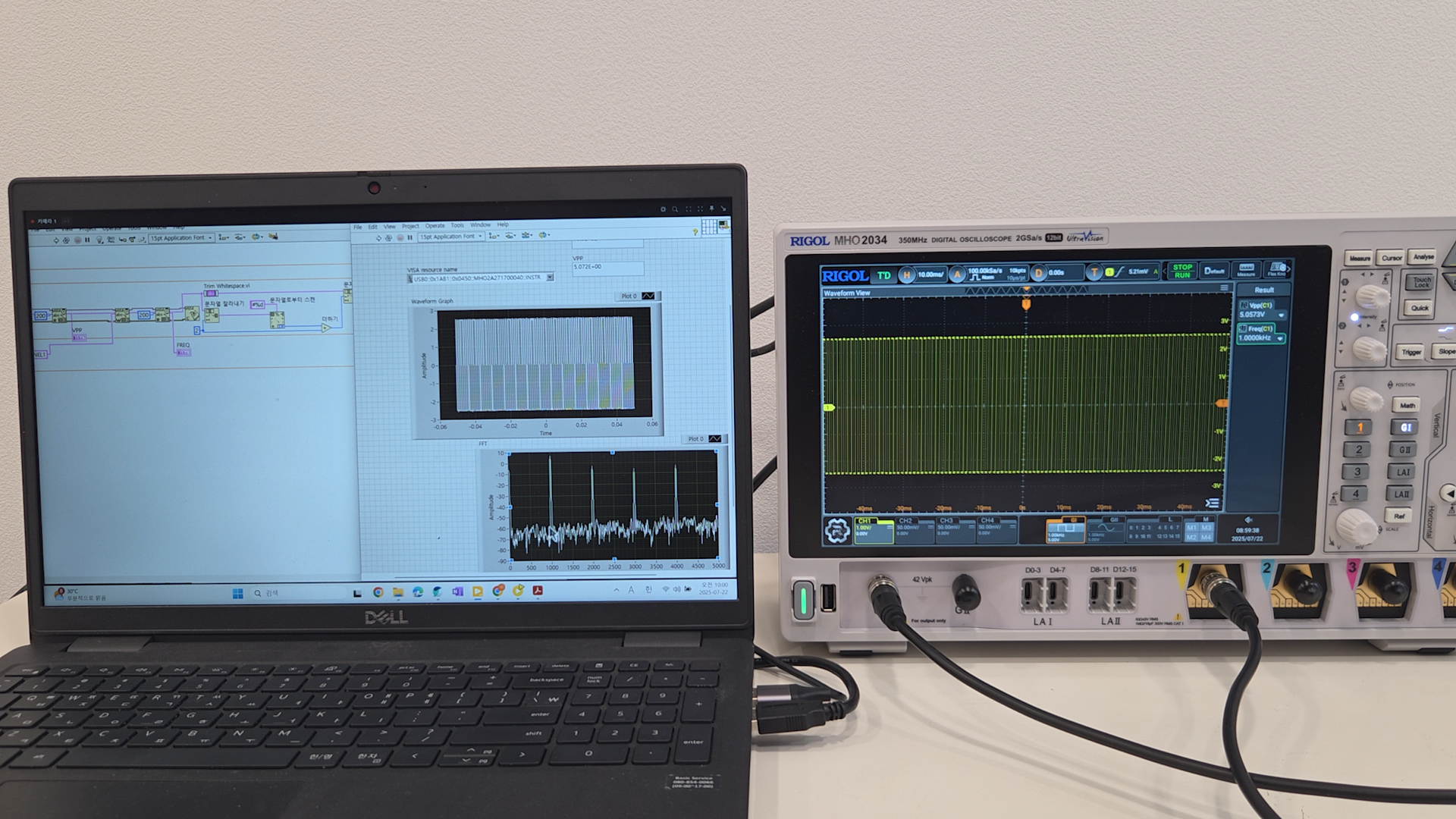

4. FFT 주파수 분석

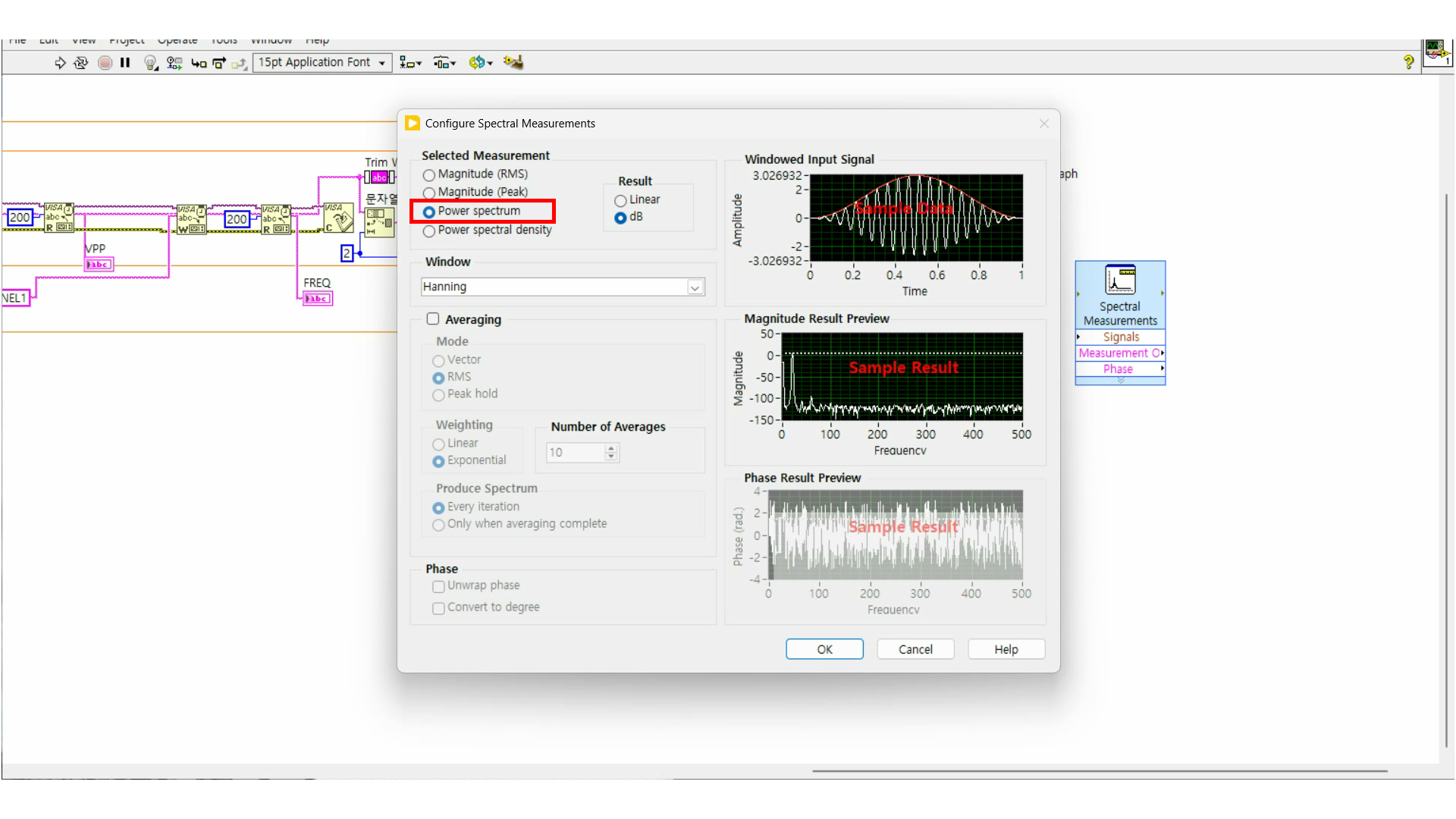

• Power Spectrum 함수로 주파수 영역 변환
• Fundamental 주파수 성분 확인 가능 (예: 1kHz 입력 시 1kHz 피크 발생)

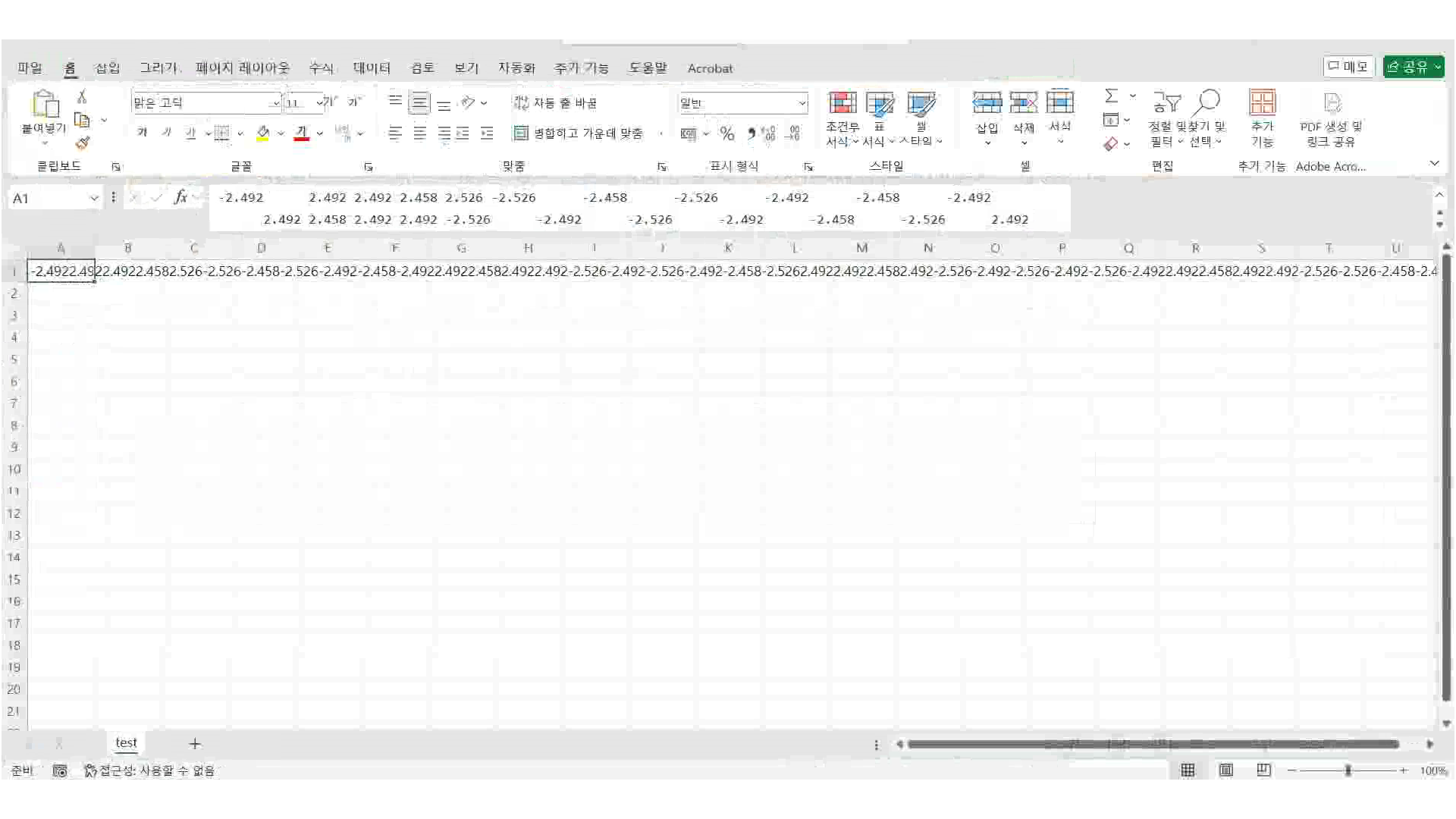

5. 데이터 저장

• Write to Spreadsheet File 함수로 .csv 파일로 저장
• 후처리/보고서 작성/데이터 아카이빙에 적합





실무 활용 포인트

• 제품 테스트 자동화: 반복적인 수동 측정을 줄이고, 결과 자동 수집
• 신호 무결성 검증: 전압·시간 데이터의 정밀 수치 분석 가능
• 자동 저장 및 로깅: 파일 기반 데이터 저장으로 장기적 모니터링 가능
• 신호 분석 심화: FFT, 측정값 병합, 다채널 비교 등 고급 분석 지원
