Chapter 21. 오실로스코프 PC로 제어하기 (LabVIEW) [오실로스코프, 리골이 알려줄게]

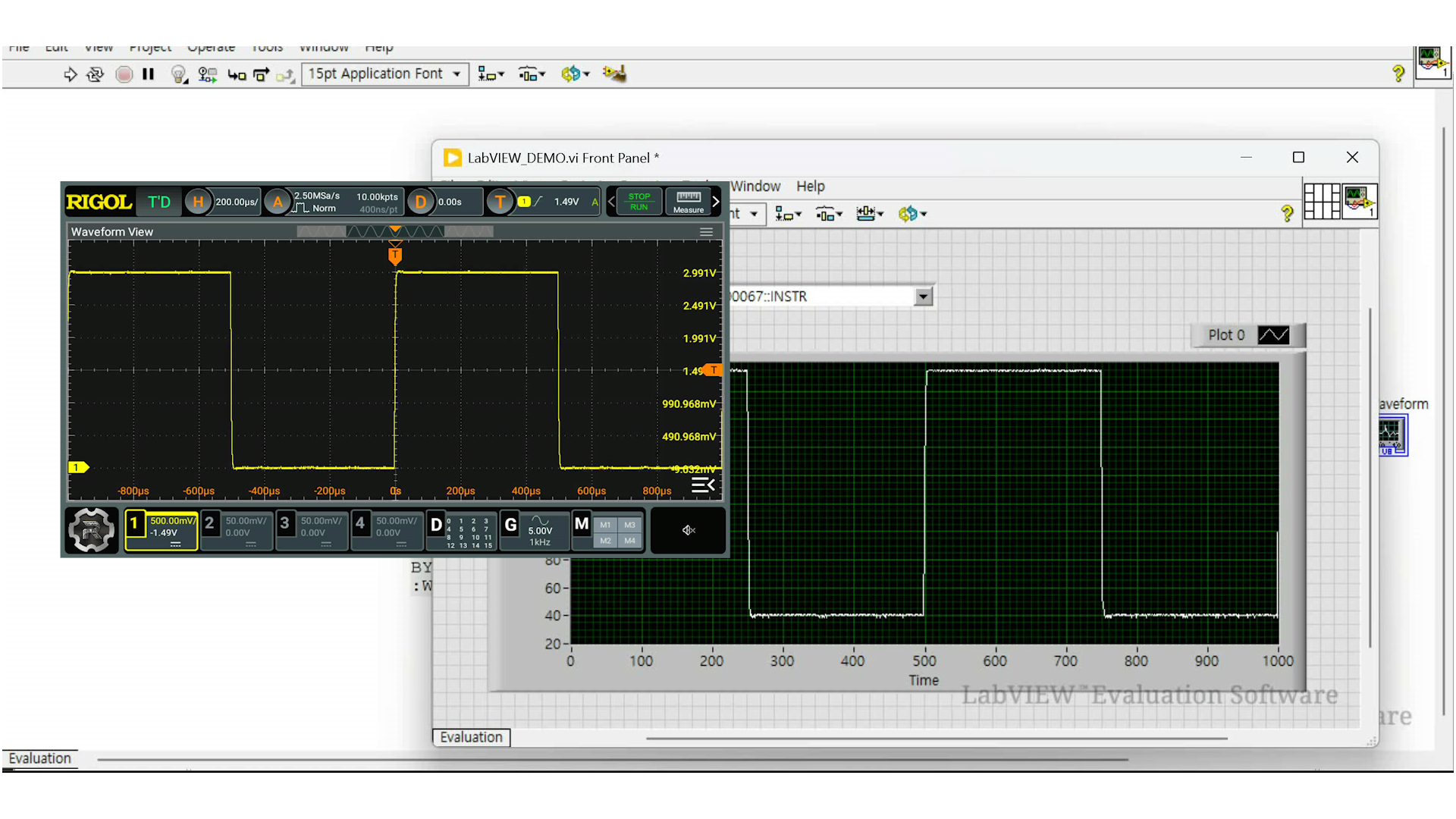

이번 실습에서는 RIGOL DHO914S 오실로스코프와 LabVIEW, 그리고 NI VISA 드라이버를 활용하여 파형 데이터를 PC로 전송하고, LabVIEW에서 이를 시각화하는 과정을 단계별로 알아봅니다.



이 방법은 장비 자동화, 품질 검사, 신호 저장 및 리포트 자동 생성 등 다양한 산업 현장에서 활용될 수 있는 핵심 기술입니다.

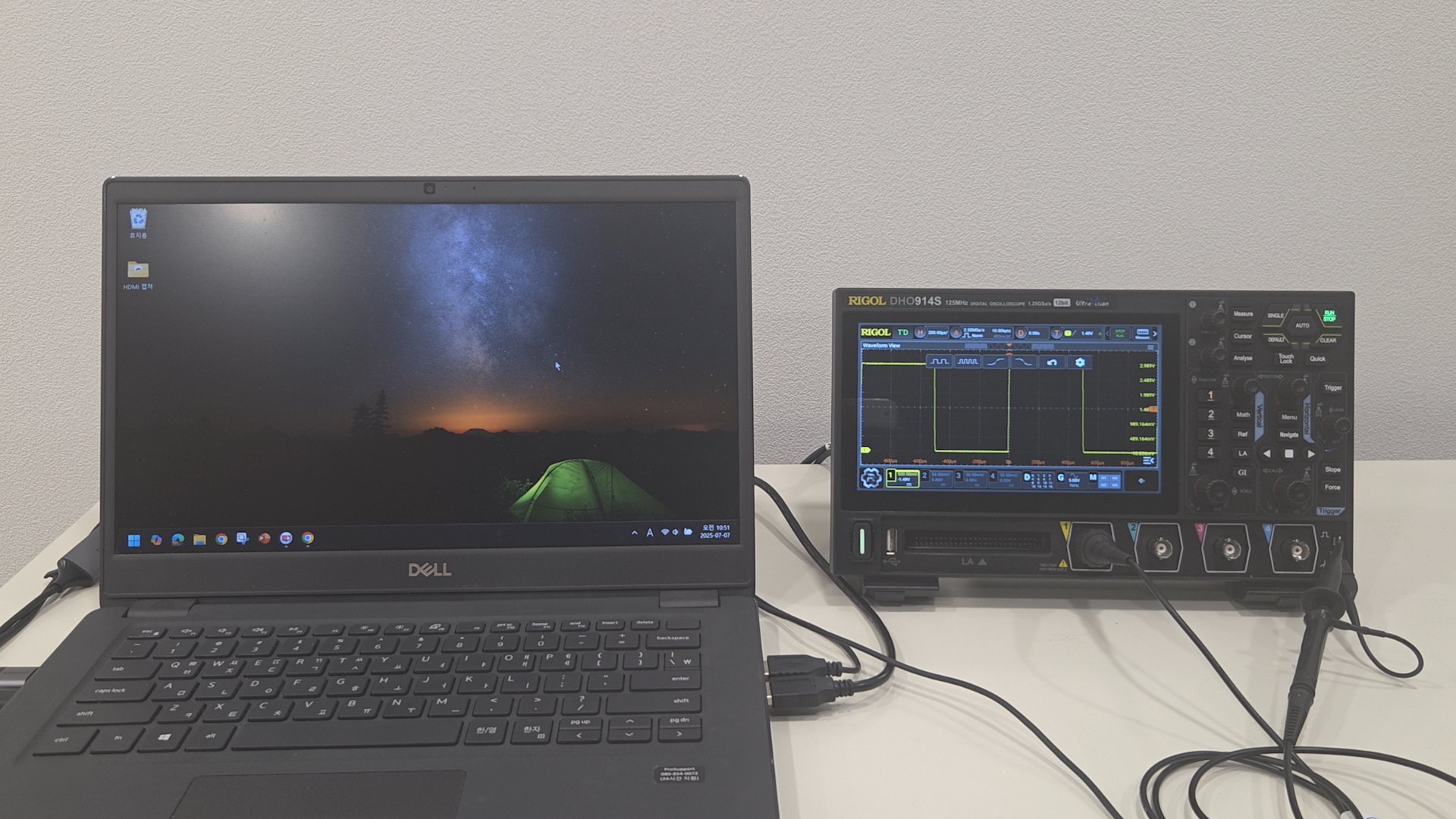

장비 연결 및 드라이버 설치

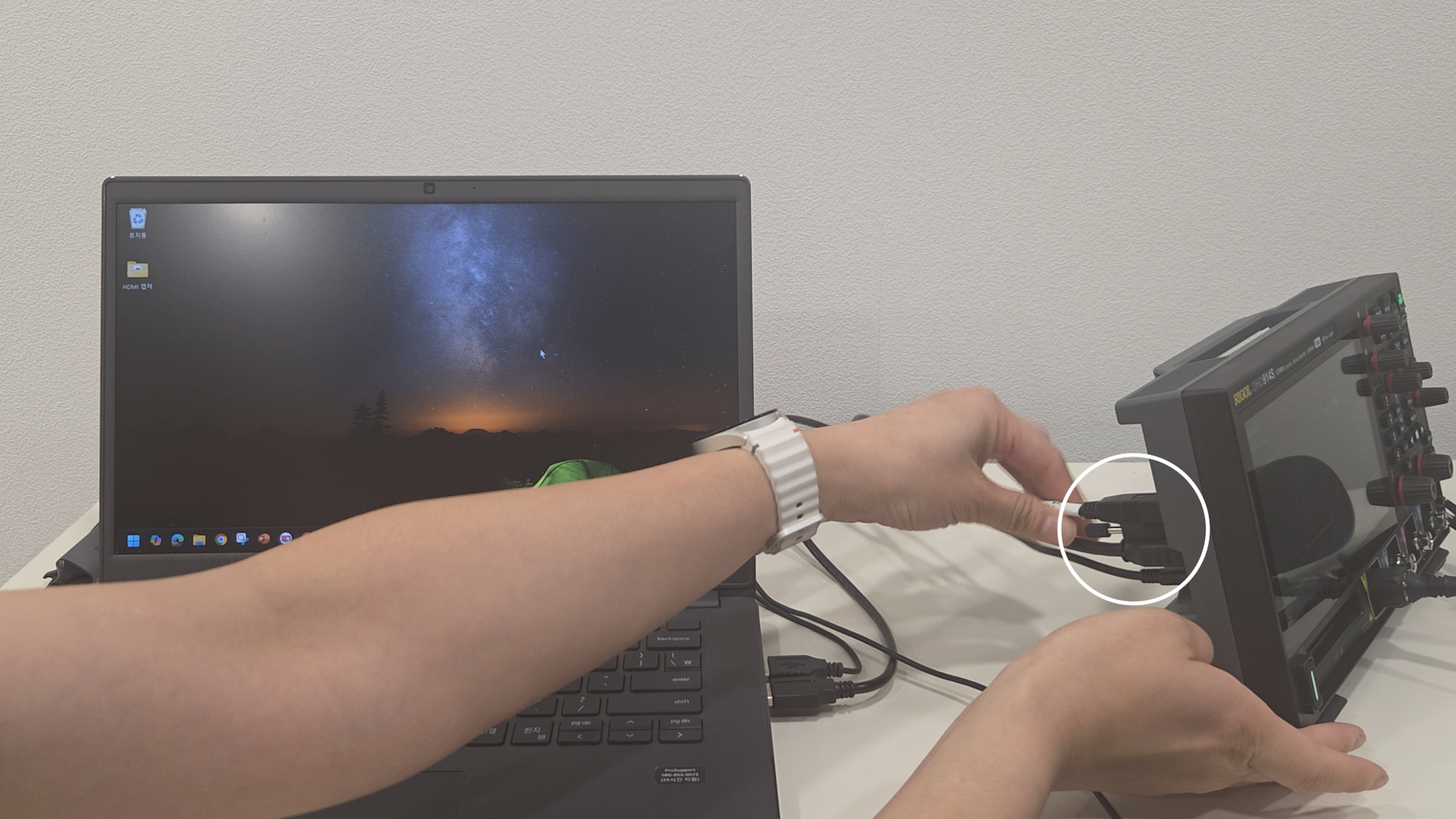

- USB A to B 케이블로 오실로스코프와 PC 연결







- NI 공식 사이트에서 VISA 드라이버 다운로드 및 설치

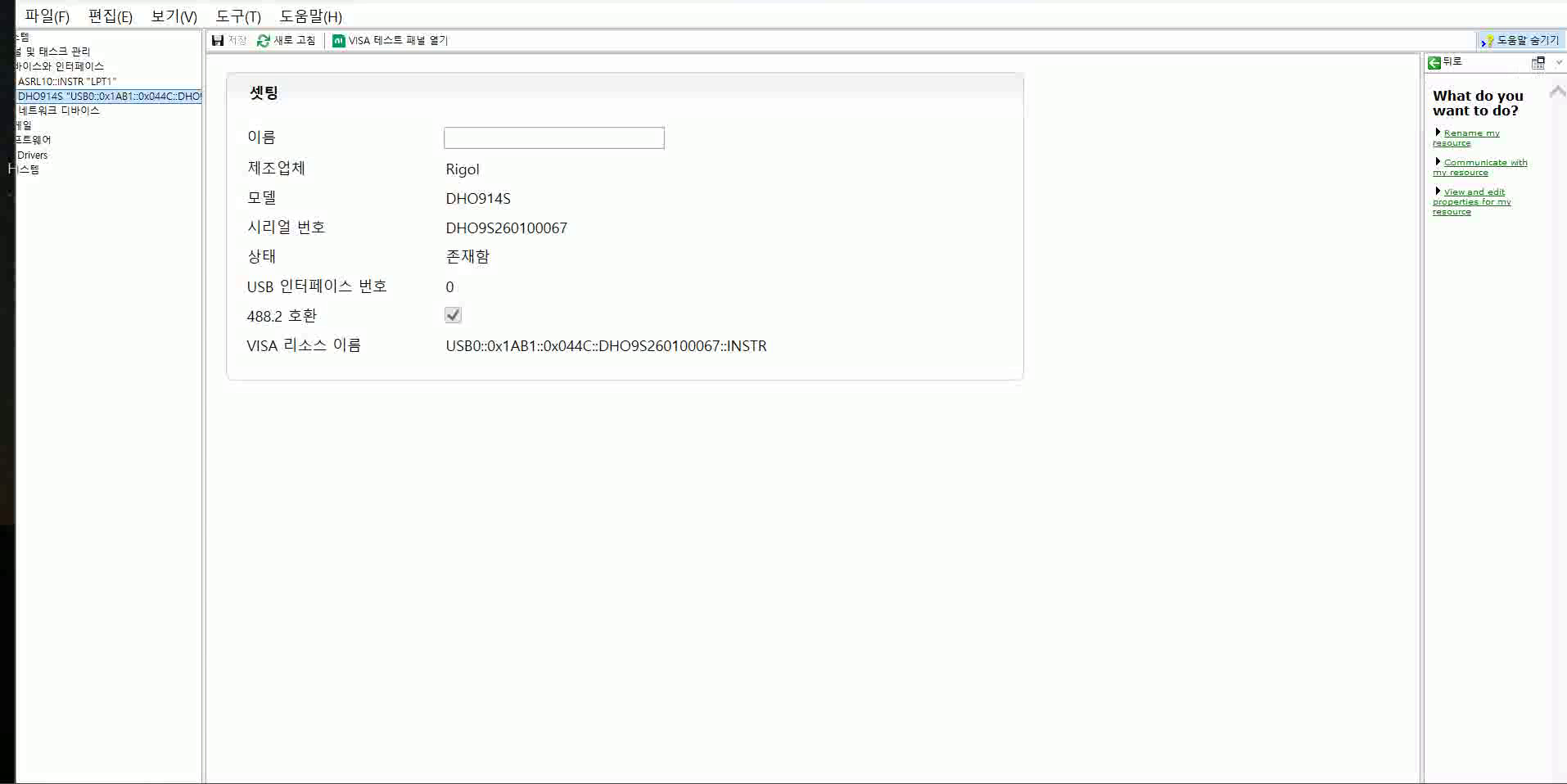

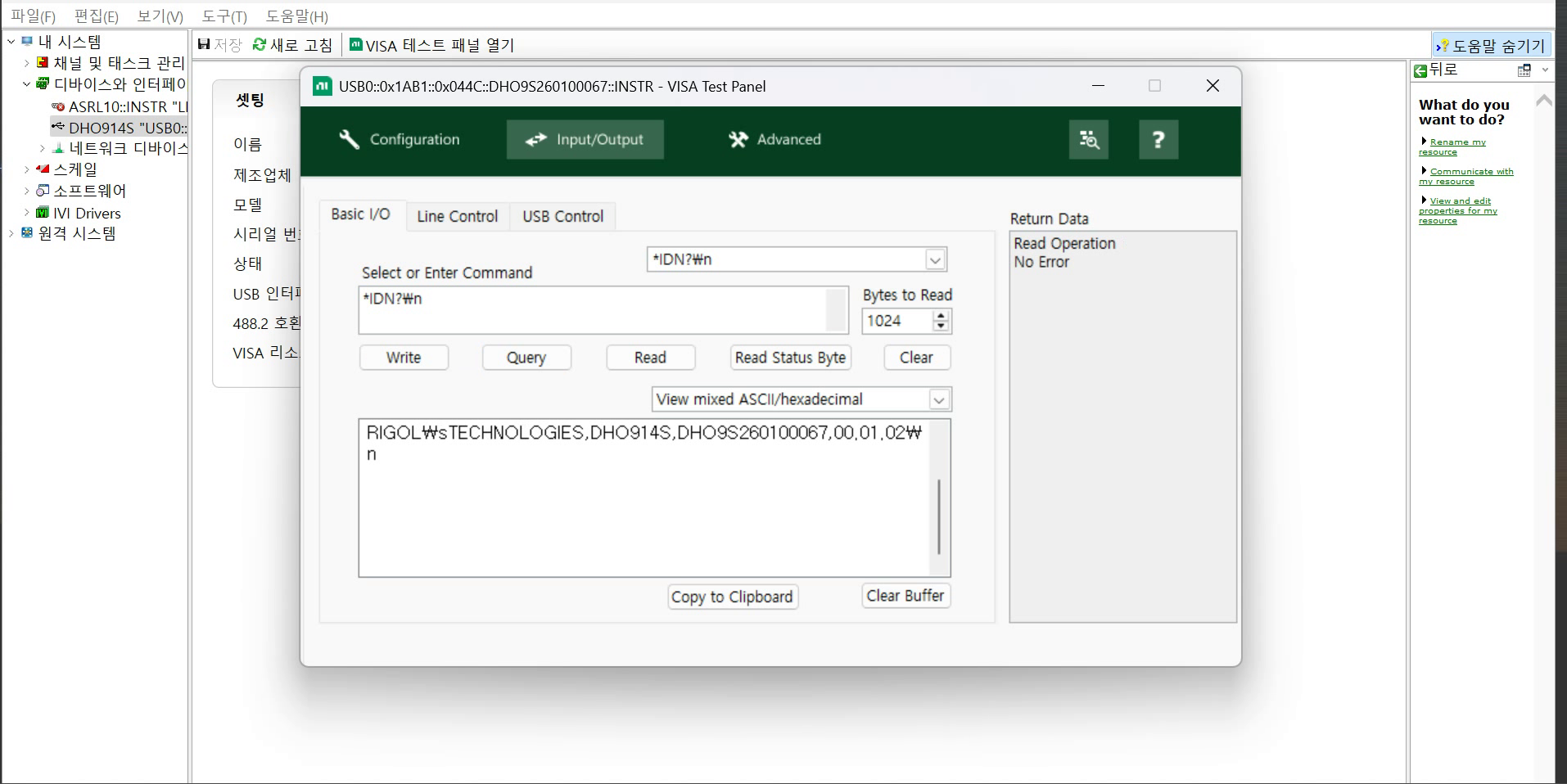

- NI MAX에서 장비 인식 확인

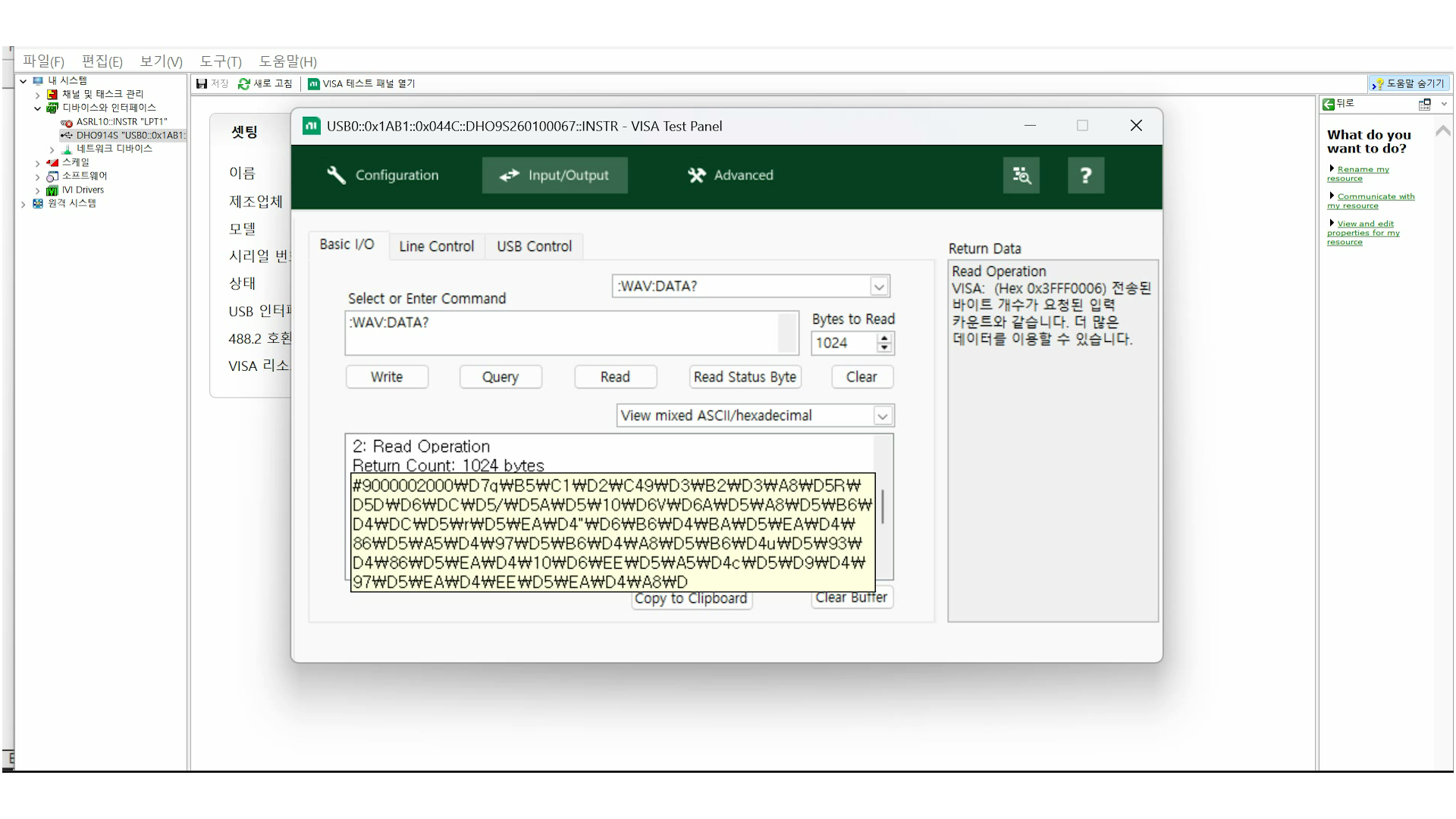

- IDN? 명령어를 통해 정상 통신 여부 테스트





VISA 드라이버와 NI MAX는 LabVIEW와 장비 간의 인터페이스를 가능하게 해주는 핵심 구성입니다.









SCPI 명령어 확인 및 준비

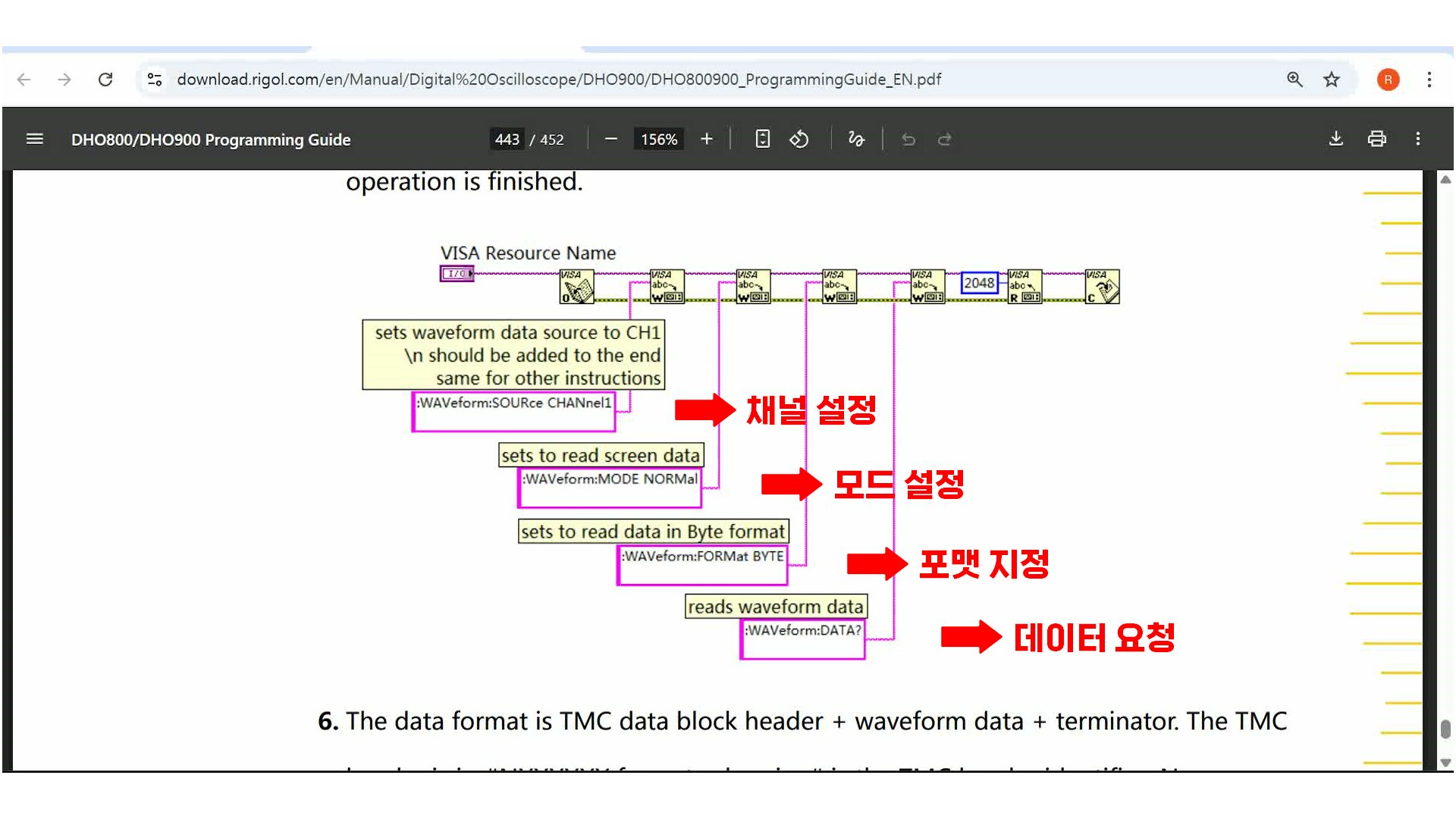

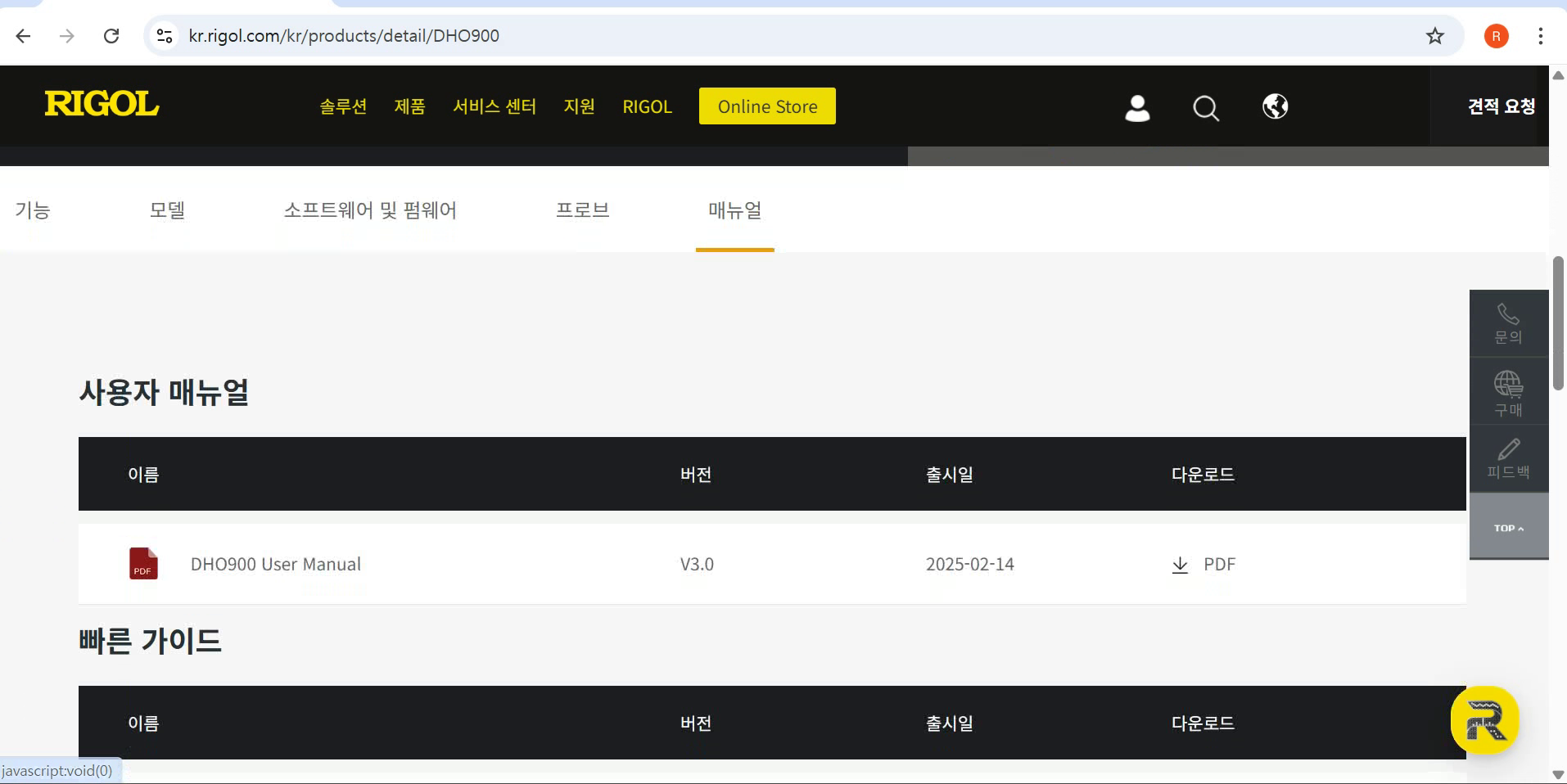

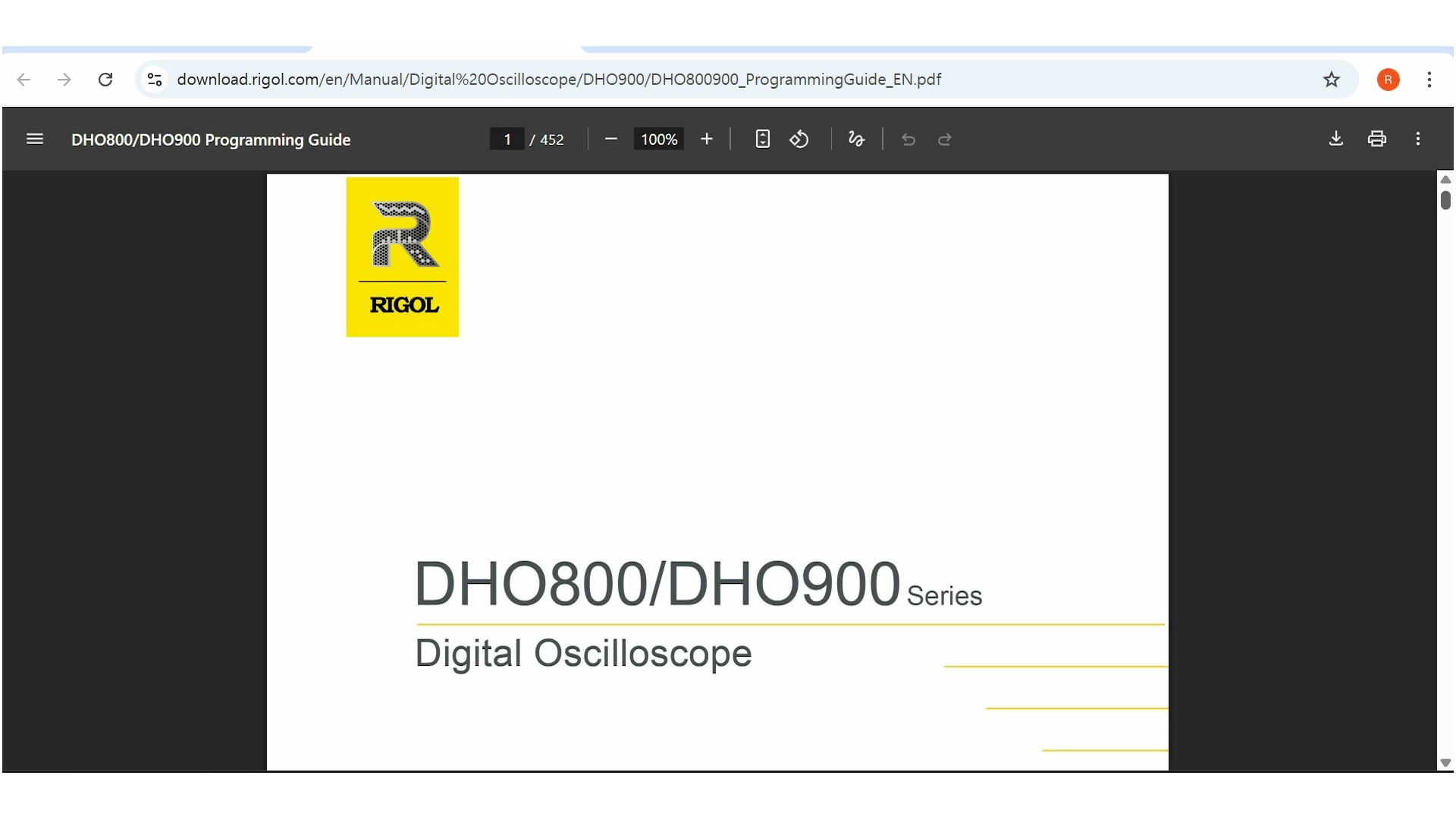

RIGOL 홈페이지에서 DHO900 시리즈의 프로그래밍 가이드를 다운로드 받아 예제를 확인합니다.



주요 명령어 예:



:WAV:SOUR CHAN1

:WAV:MODE NORM

:WAV:FORM BYTE

:WAV:DATA?



이 명령어들은 오실로스코프에서 어떤 데이터를 가져올지, 어떤 채널을 사용할지, 데이터 형식을 어떻게 설정할지를 정의합니다.

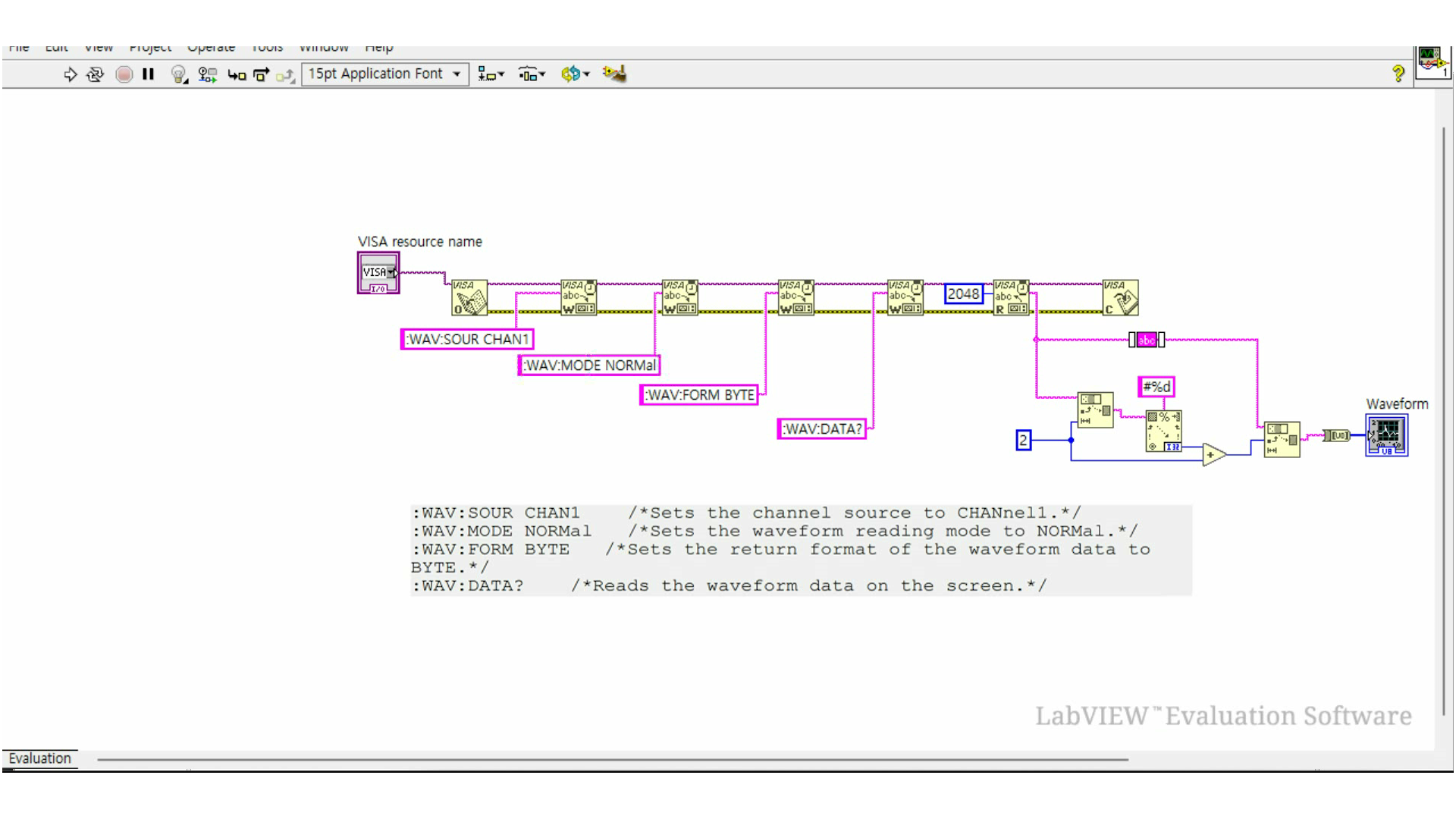

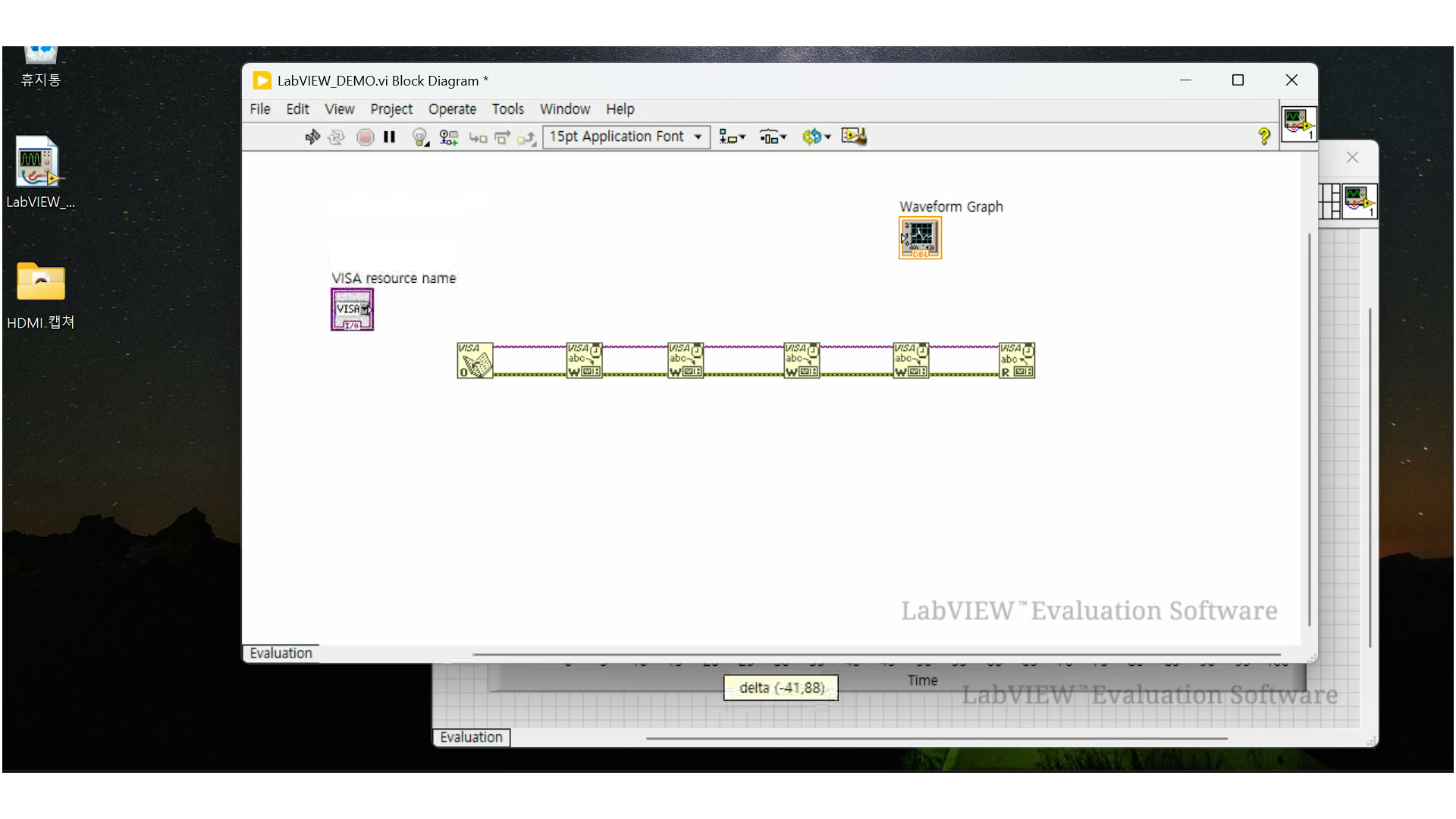

LabVIEW에서 VI 구성하기



VISA Open / Write / Read / Close 함수 구성



명령어 입력은 String Constant로 처리

VISA Read 함수의 데이터 길이: 예) 2048 bytes

오실로스코프에서 받은 데이터는 보통 TMC 포맷으로, #9xxxx... 형태의 헤더가 포함되어 있습니다.

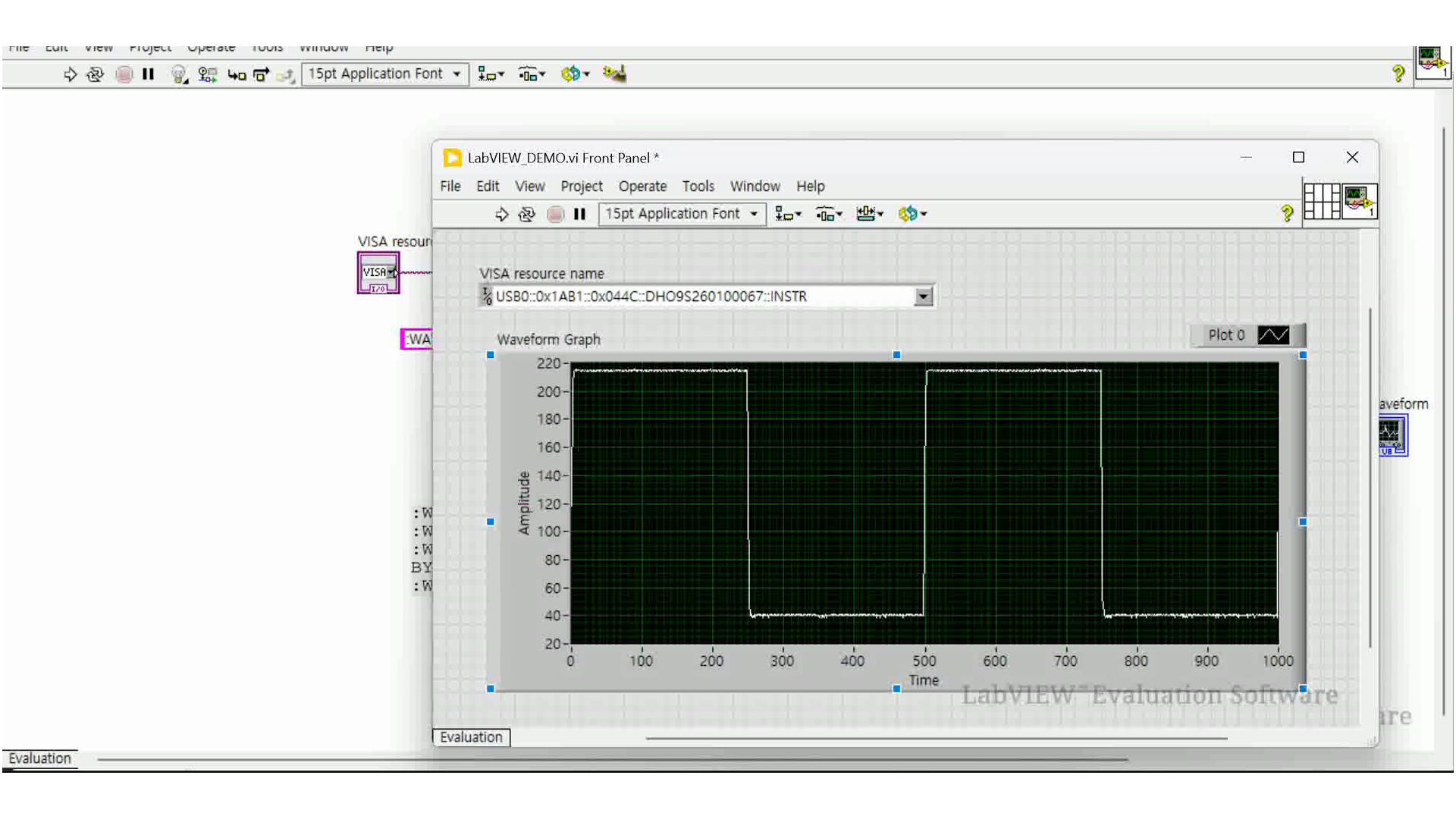

이 데이터를 파싱해서 그래프에 출력합니다.



데이터 후처리 예시

• Byte Array 변환
• 헤더 제거
• 공백 필터 제거
• Array → Waveform Graph 연결







보정 및 스케일링



현재 LabVIEW에서 받은 파형은 전압/시간 스케일이 정확하지 않을 수 있습니다.

정확한 스케일링을 위해 아래 명령어를 추가로 사용합니다:

• :WAV:YINCR? → 수직 해상도
• :WAV:YORIG? → 기준 오프셋
• :WAV:XINCR? → 수평 해상도
• :WAV:XORIG? → 시간축 기준점

이 값들을 통해 실제 오실로스코프와 동일한 파형으로 재구성 가능합니다.







실무 활용 예시

시험 자동화: 테스트 신호의 자동 캡처 및 분석

신호 기록 및 리포트: 장시간 측정 후 자동 저장

품질관리 자동화: 불량 조건 검출 시 자동 알림

교육 및 연구: 반복 실험 환경에서 자동화된 파형 측정







오실로스코프 PC로 제어하기에 대한 자세한 정보는 아래 영상을 참고해 주세요!





---



LabVIEW를 활용한 PC 제어, 오실로스코프 자동화의 첫걸음







LabVIEW와 VISA를 이용한 오실로스코프 제어는 실험실, 공장 자동화, 연구개발 현장에서 필수적인 기술입니다.

오늘 배운 내용을 바탕으로 Python, C#, MATLAB 등 다양한 플랫폼으로도 확장할 수 있으며, 향후 자동화 시스템 설계의 기초가 될 수 있습니다.



다음 시간에는 Python을 이용한 데이터 수집 및 자동화 스크립트 작성법도 함께 알아보겠습니다.

문의나 제안은 댓글로 자유롭게 남겨주세요! 실험에 사용한 장비에 대한 자세한 정보는 RIGOL 공식 홈페이지를 통해 확인해 주세요!
