Chapter 18. RS232, CAN 신호 측정하기 [오실로스코프, 리골이 알려줄게]

왜 시리얼 통신 신호 디코딩이 중요한가?

산업용 장비, 자동차, 계측기 등 수많은 전자기기가 RS232, CAN 통신을 사용합니다.

통신 신호가 제대로 송수신되지 않으면 데이터 손실, 시스템 오작동, 심지어 장비 파손까지 일어날 수 있어 신호의 정확한 해석과 디버깅이 필수입니다.



이번 글에서는 RIGOL MHO2034 오실로스코프를 활용하여 대표적인 시리얼 통신 방식인 RS232, CAN 통신 신호 측정 및 디코딩 방법을 상세히 소개합니다.









실습 장비 및 환경

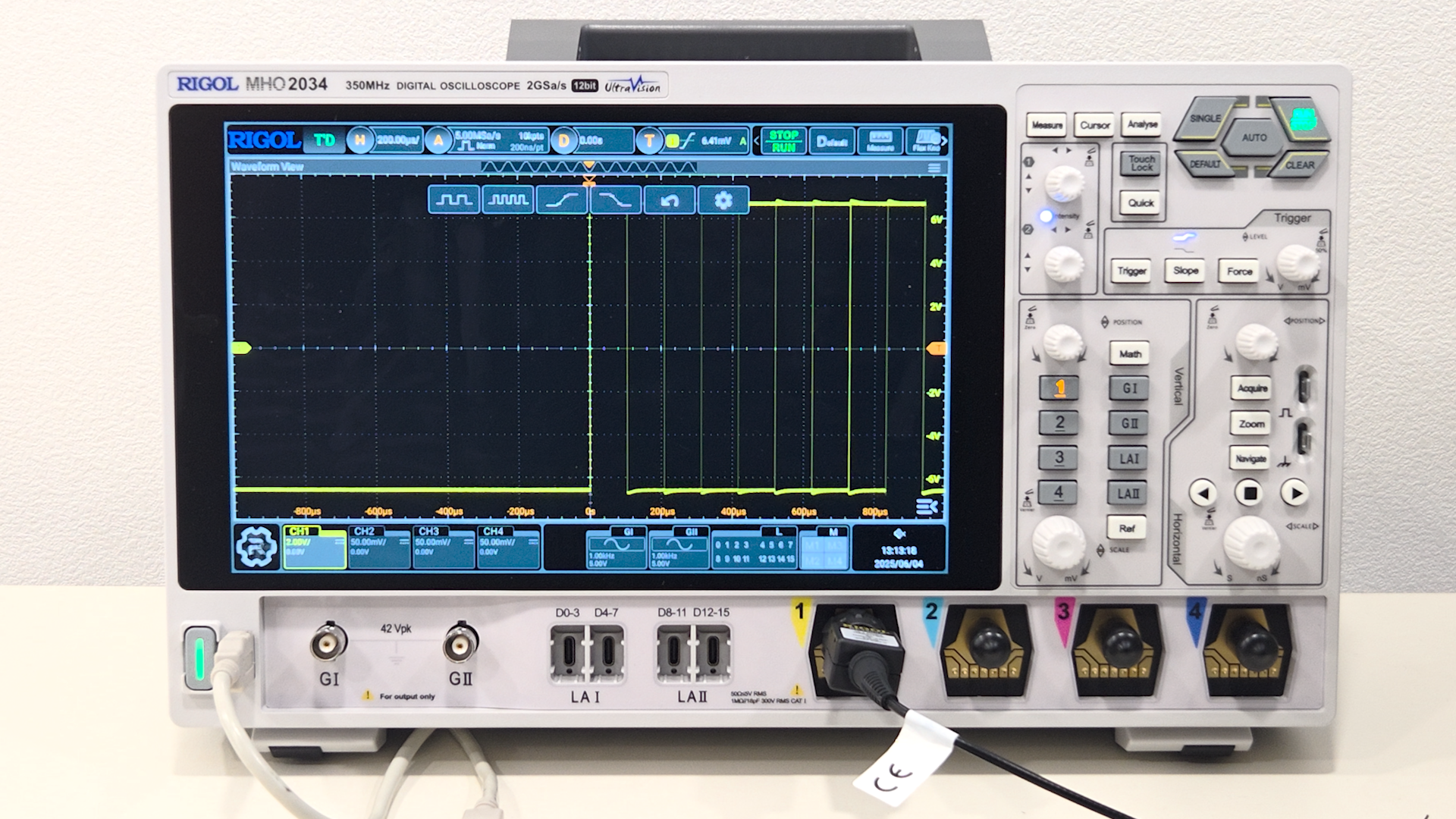

오실로스코프: RIGOL MHO2034

파형 발생기: RIGOL DS6000 Demo Board 사용

디코딩 지원: RS232, CAN, I2C, SPI, LIN, FlexRay 등 (CAN FD까지 지원 (최신 자동차 통신 가능))







RS232 통신 신호 측정 및 해석

RS232는 오래된 기술이지만 여전히 산업 현장에서 널리 사용됩니다.

이번 실습에서는 RS232_TX 라인의 신호를 9600bps로 수신하고 이를 오실로스코프에서 디코딩해보았습니다.







• 채널: CH1 연결
• Baud Rate: 9600bps

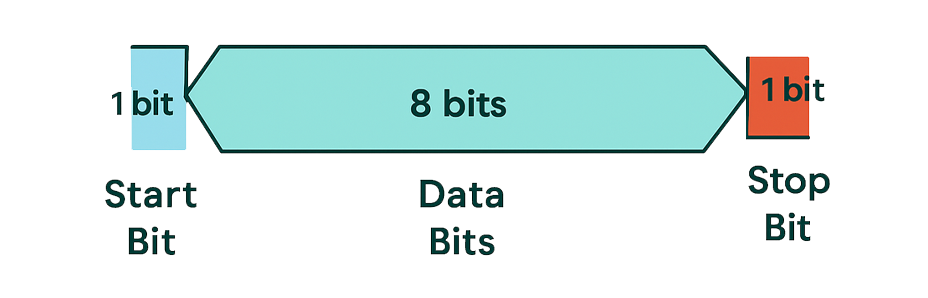

• 데이터: 8bit
• Stop Bit: 1bit
• Parity: None
• 트리거: RS232 / Start Bit 기준

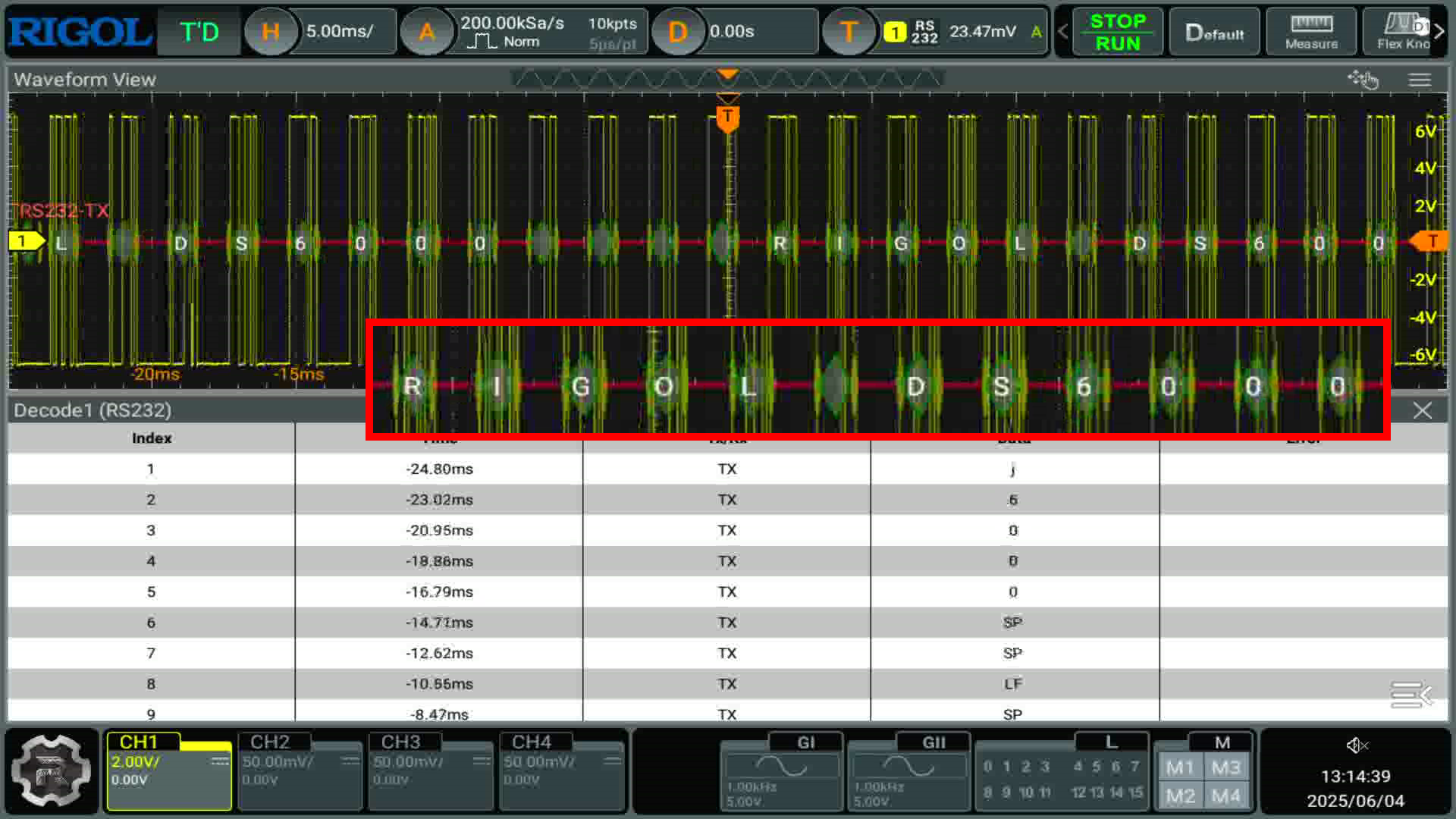

트리거 설정 후, Decode 메뉴로 이동해 동일한 설정을 적용하고 Event Table 기능을 활성화하면 실제 데이터 프레임들이 오실로스코프 화면에 표시됩니다.





이번 실습에서는 ASCII 문자열 "RIGOL DS6000"이 정상적으로 수신되어 디코딩되었습니다.



💡 활용 팁: RS232 디코딩 기능은 센서 연결 상태 확인, 장비 통신 오류 탐색 등에 매우 유용합니다.







CAN 통신 신호 측정 및 디코딩

CAN은 자동차와 산업용 제어장비에서 필수적인 통신 프로토콜입니다.

이번 실습에서는 CAN_H 라인의 1Mbps 신호를 측정해 ASCII 문자열 "RIGOL"을 디코딩해 보았습니다.



• 채널: CH1 연결 (CAN_H)
• Baud Rate: 1Mbps
• 트리거: CAN / SOF 조건
• 디코드 포맷: ASCII
• Event Table 활성화







화면에 CAN 프레임이 정상적으로 디코딩되며 "RIGOL"이라는 문자열이 확인됩니다. CRC 필드는 자동 체크되며, 에러 발생 시 오실로스코프가 경고 메시지를 표시합니다.



💡 활용 팁: CAN 디코딩 기능으로 차량 ECU 통신, 공장 자동화 설비 진단 등이 가능하며, 신호 무결성 확인에도 유용합니다.







실무 활용 예시

✔ 자동화 설비 디버깅: PLC, 센서 등 RS232 기반 장비 신호 점검

✔ 차량 전장 시스템 분석: CAN FD 신호 디코딩 및 오류 확인

✔ 신호 무결성 검증: 데이터 누락, CRC 오류, ACK 응답 미수신 상황 파악

✔ 통신 프로토콜 개발 및 검증: 새로운 통신 장비의 실제 신호 흐름 확인 가능







RS232, CAN 신호 측정하기에 대한 자세한 정보는 아래 영상을 참고해 주세요!







---





통신 신호 디코딩, 개발과 유지보수의 핵심!







RS232, CAN 통신 신호를 오실로스코프로 직접 디코딩하면 개발 초기 단계에서부터 제품 출시 후 유지보수까지 전 과정의 통신 신뢰성을 확보할 수 있습니다.



특히 RIGOL MHO2034처럼 다양한 프로토콜을 지원하는 장비는 테스트 환경의 복잡함을 획기적으로 줄여주며, 문제 발생 시 빠른 원인 분석을 돕습니다. 앞으로 I2C, SPI, LIN, FlexRay 등 다양한 디코딩 실습도 이어갈 예정이니 기대해 주세요!
