Chapter 15. Record 기능을 활용한 긴 신호캡처 [오실로스코프, 리골이 알려줄게]

오실로스코프를 사용하다 보면, 간헐적으로 발생하는 신호 이벤트나 느리게 변화하는 파형을 정확히 캡처하고 싶을 때가 많습니다.하지만 일반적인 설정으로는 이처럼 긴 시간 데이터를 놓치기 쉽고, 타임베이스를 억지로 늘리면 해상도는 떨어지죠. 이럴 때 필요한 기능이 바로, Record 기능입니다.





Record 기능이란?

Record 기능은 오실로스코프가 지정된 시간 간격(Interval)으로 신호 데이터를 프레임(Frame) 단위로 저장하고,이를 통해 긴 시간 동안의 신호 흐름을 놓치지 않고 분석할 수 있게 도와줍니다.



예를 들어,

• 1000개의 프레임을 100ms 간격으로 설정한다면

→ 총 100초 동안 신호를 연속적으로 기록하게 됩니다.





실습 과정 요약

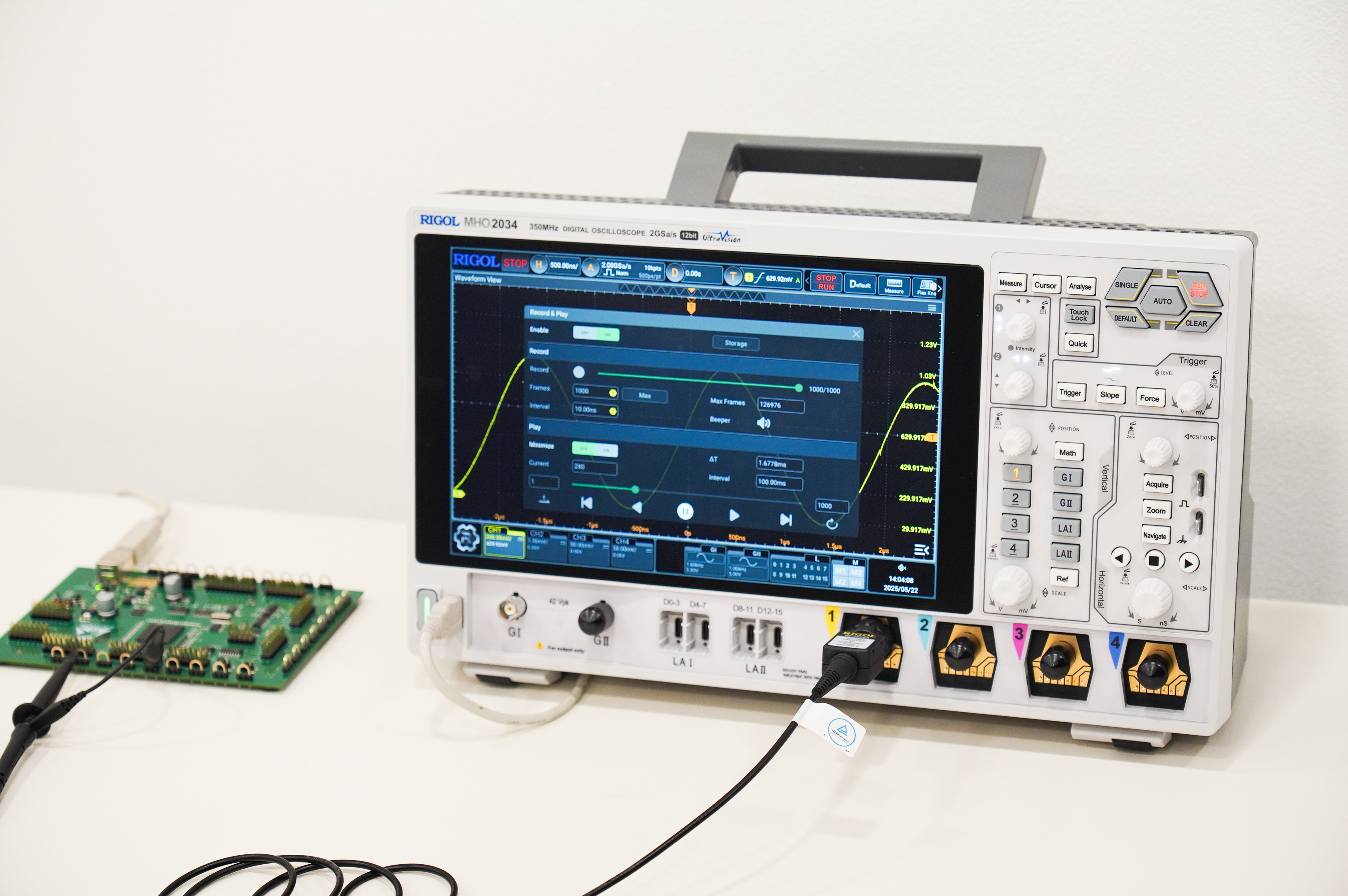

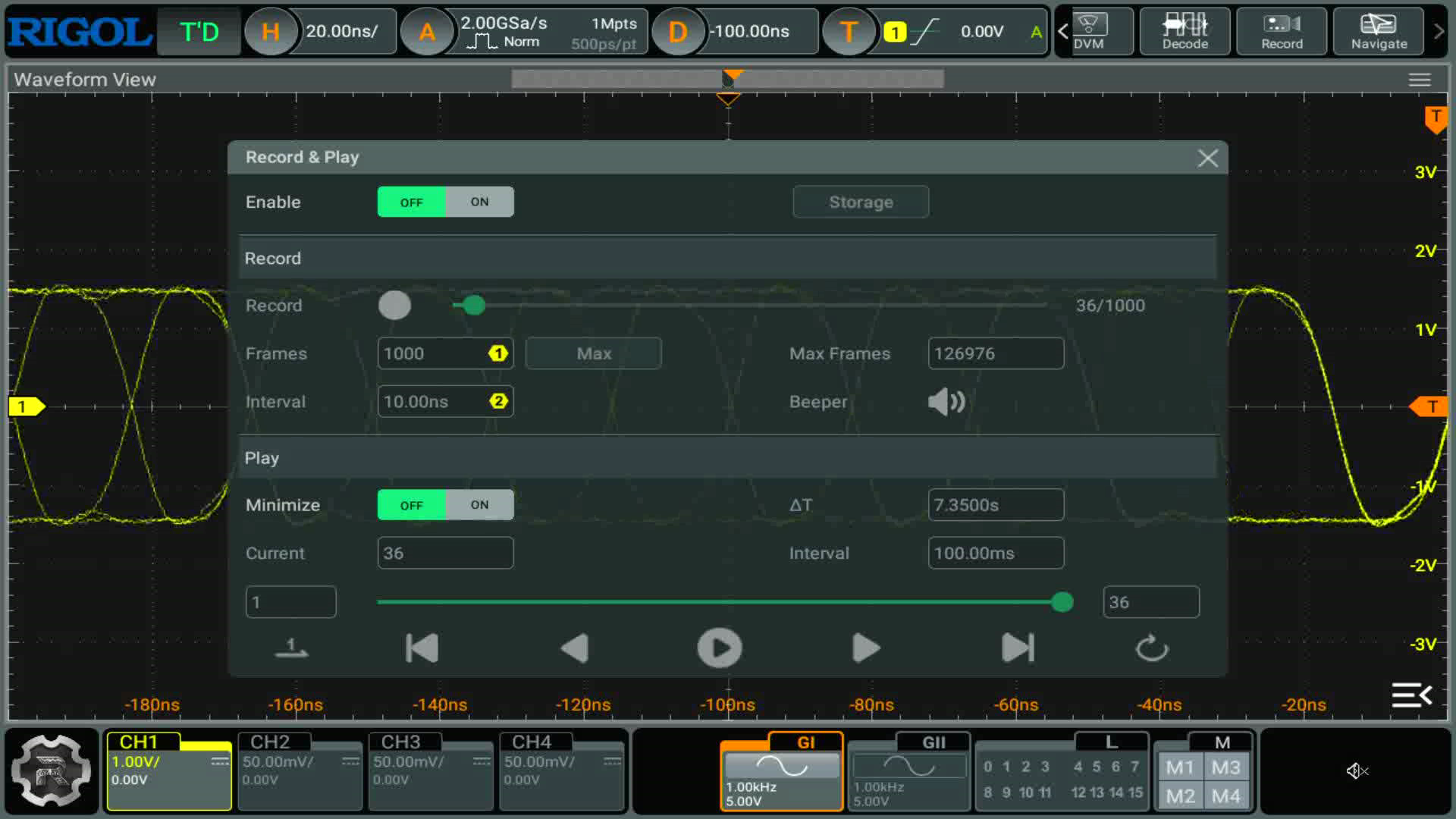

1. Record 기능 활성화



• 메뉴 또는 퀵툴바에서 Record 아이콘 클릭
• Enable: ON

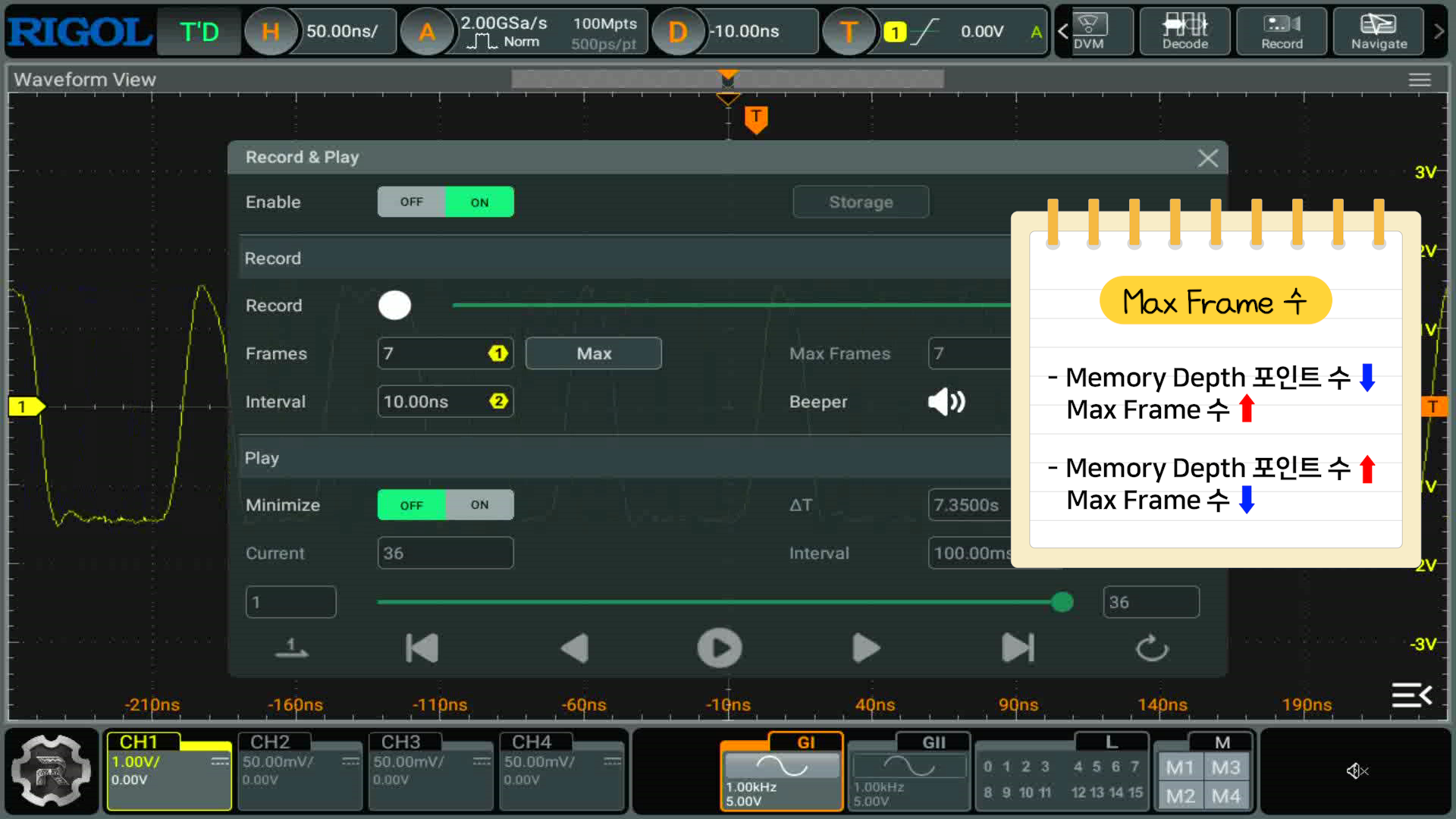

• Frame 수 설정 (최대값은 Memory Depth에 따라 달라짐)
• Interval 설정: 원하는 시간 간격 입력





2. 캡처 진행 및 확인



• 녹화 시작 후 진행 상황 실시간 확인
• 일시정지, 특정 구간 프레임 지정 가능
• Playback 모드에서 단일 재생 / 반복 재생 / 순방향 / 역방향 설정
• Start/End Frame 설정으로 구간별 집중 분석 가능







3. 데이터 저장





• 저장된 프레임에서 원하는 이미지 또는 waveform 저장
• USB / 내부 저장소 선택 가능
• CSV, BIN, PNG 등 다양한 포맷 지원





실무 활용 예시

Record 기능은 다음과 같은 실제 업무 환경에서 매우 효과적으로 사용됩니다.





1. 디지털 회로 글리치 캡처(Roll mode 활용)

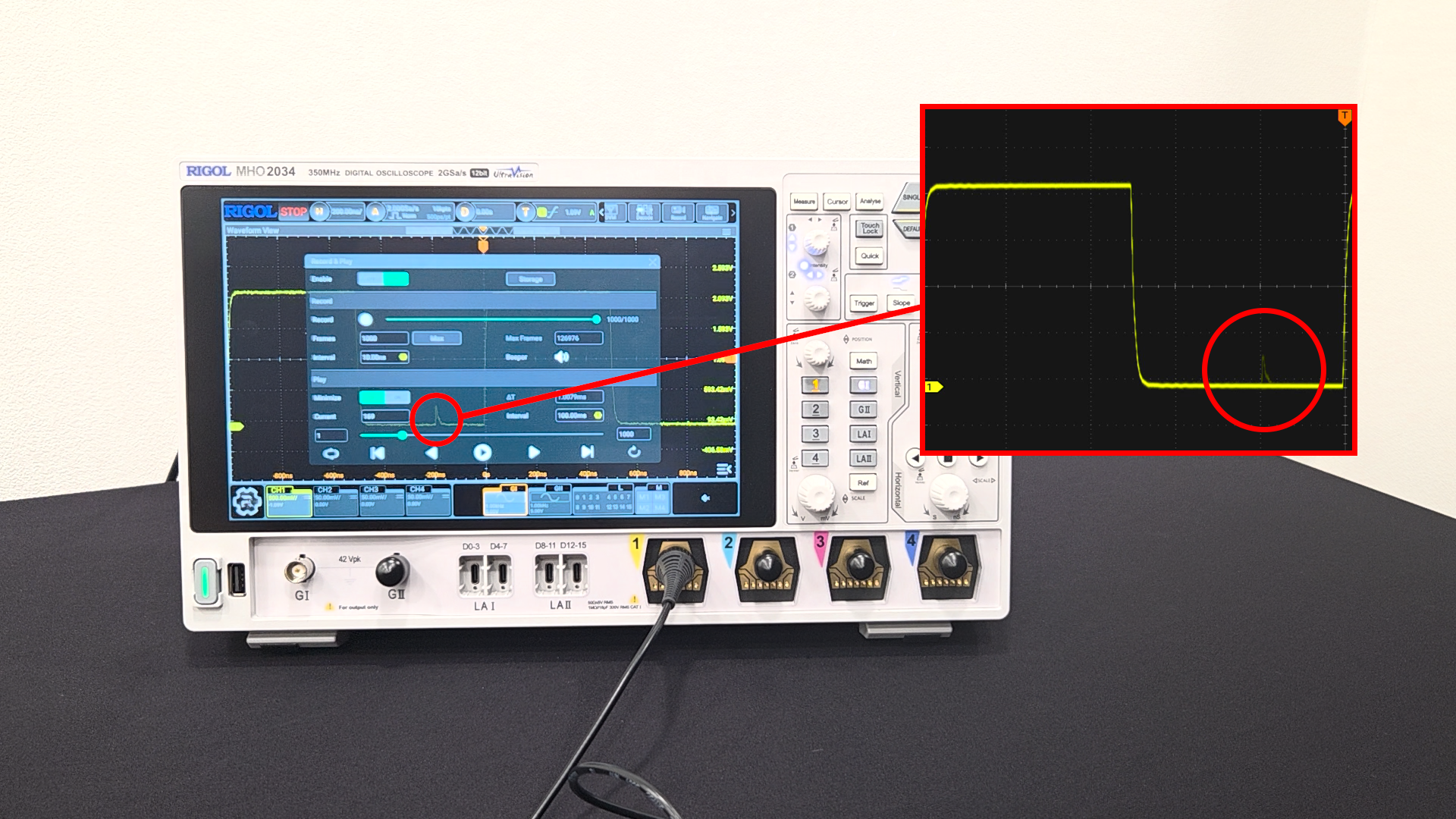

디지털 시스템에서 글리치는 전압의 빠른 이상 변화로, 신호 간섭이나 하드웨어 오류를 유발할 수 있습니다. Record 기능을 이용하면 긴 시간 동안 데이터를 캡처하면서 특정 구간에 발생하는 글리치나 짧은 이상 신호를 정확히 포착하고 분석할 수 있습니다.



2. SMPS 출력의 간헐적 이상 파형 감지

스위칭 전원(SMPS)은 시간에 따라 다양한 전압 패턴이 나타납니다. 특히, 부하가 순간적으로 바뀔 때 비정상적인 출력이 생길 수 있습니다. 이때 Record 기능을 통해 출력 변화 전후의 전체 파형을 저장하면 문제의 원인을 쉽게 찾을 수 있습니다.



3. 센서 데이터의 장시간 로깅

온도, 압력, 진동 등 센서 데이터를 실시간으로 기록할 때 Record 기능은 필수입니다. 예를 들어, 제조 현장에서 제품 품질 검사 중 특정 조건에서 발생하는 이상 데이터를 기록해 불량 원인을 추적하는 데 활용할 수 있습니다.



4. 펄스 패턴 이상 탐지

특정 간격으로 펄스를 보내는 회로나 통신 장치에서, 일정하지 않은 간격이나 누락된 펄스가 시스템 오작동의 원인이 되기도 합니다. 이때 Record 기능을 이용해 전체 펄스 패턴을 캡처하면 타이밍 오류를 빠르게 파악할 수 있습니다.





Record 기능을 활용한 긴 신호캡처 대한 자세한 정보는 아래 영상을 통해 확인해주세요!



---



중요한 순간을 놓치지 않는 관찰력, Record 기능이 해답입니다





오실로스코프의 Record 기능은 단순히 파형을 보는 도구를 넘어서, 시간 흐름 속에서 놓치기 쉬운 결정적 순간을 정확히 저장하고 분석할 수 있게 해주는 핵심 기능입니다. 특히 테스트 환경에서 간헐적으로 발생하는 이벤트나, 장시간의 연속된 신호 기록이 필요한 경우 기존의 일회성 측정으로는 불가능한 정밀한 관찰과 원인 분석, 디버깅, 품질 관리까지 가능하게 합니다.



전자 회로 설계, 제조 테스트, 제품 인증 등 실제 엔지니어링 환경에서의 정확한 데이터 기록이 필요하다면, 이제부터는 Record 기능을 적극 활용해 보세요. 실습에서 사용한 RIGOL 오실로스코프에 대한 자세한 정보는 RIGOL 공식 홈페이지를 통해 확인해 주세요!
