Chapter 13. 오실로스코프 데이터 저장 및 공유 [오실로스코프, 리골이 알려줄게]

오늘은 RIGOL DHO5108 오실로스코프를 활용하여 파형 데이터를 저장하고, 내부 메모리 또는 USB로 공유하며, LAN 연결을 통해 원격 제어하는 방법까지 실습해보려 합니다. 특히 실험 데이터를 효율적으로 저장하거나, 원격 환경에서 제어해야 하는 실무 환경에서는 이러한 기능들을 제대로 이해하고 활용하는 것이 매우 중요합니다.



다양한 실험과 테스트를 진행하면서 측정한 데이터를 어떻게 효율적으로 저장하고, 공유하며, 원격에서 제어할 수 있는지에 대한 구체적인 방법들을 알아보겠습니다.







USB를 활용한 파형 저장



가장 일반적인 저장 방식은 USB 메모리를 활용하는 것입니다. FAT32로 포맷된 USB를 오실로스코프 전면 포트에 삽입하면 자동으로 인식되며, Storage 메뉴에서 원하는 데이터를 이미지(png, jpg 등)나 파형(csv, bin 등) 형식으로 저장할 수 있습니다.



• 예: File Path를 D드라이브(USB), File name을 설정 후 Save 버튼 클릭
• 저장된 이미지는 장비 정보와 측정 시간까지 포함되어 보관 가능
• CSV 포맷으로 저장한 파형은 엑셀에서 바로 확인할 수 있어 분석에 용이







내부 메모리 저장 및 관리



DHO5108은 내부 저장소도 제공하여, USB가 없더라도 데이터를 저장할 수 있습니다. Storage 메뉴에서 File Path를 로컬 드라이브로 지정하고 저장하면 됩니다.





• 저장한 파일은 나중에 Load 메뉴에서 불러올 수 있음

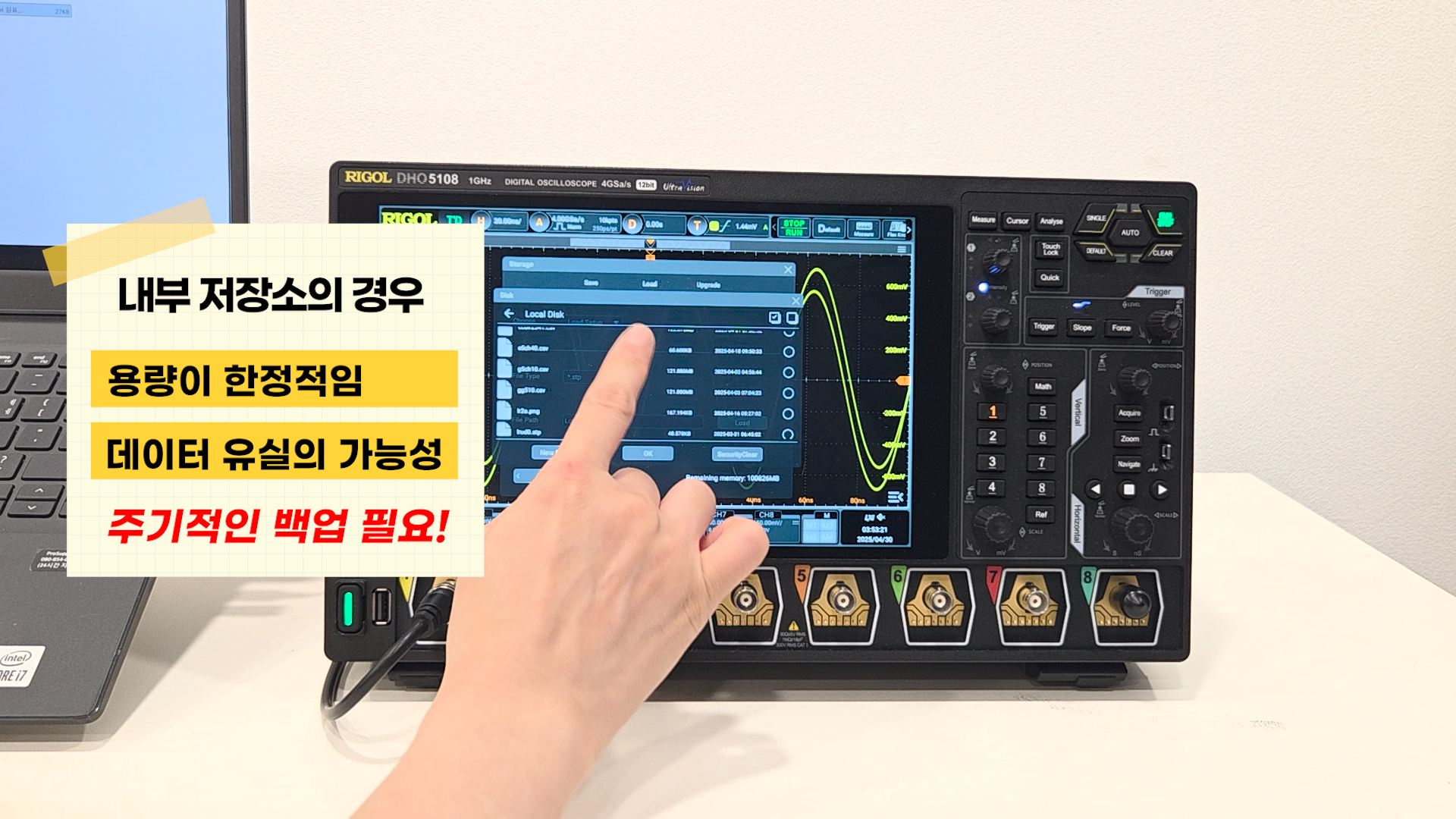

• 단, 저장 공간이 한정적이므로 정기적인 백업 필요
• 로컬 → USB 복사도 가능: Storage > Disk > Copy > Paste











LAN 연결을 통한 Web Control 원격 제어

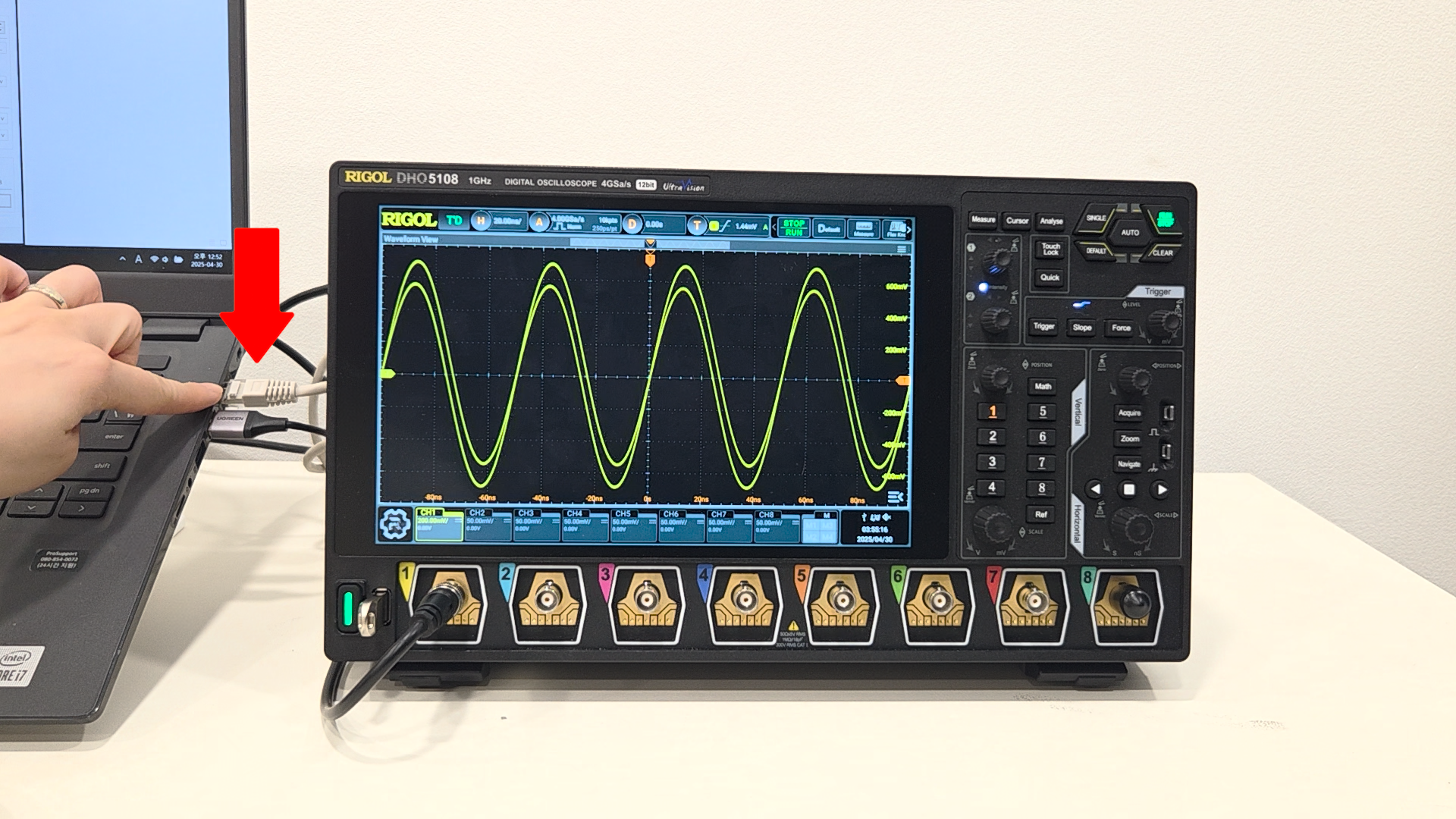

PC와 오실로스코프를 LAN으로 연결하면 Web Control 기능을 활용할 수 있습니다.



• 연결 상태: Utility 메뉴 → Network Status에서 Connected 확인
• 브라우저 주소창에 오실로스코프의 IP 주소 입력

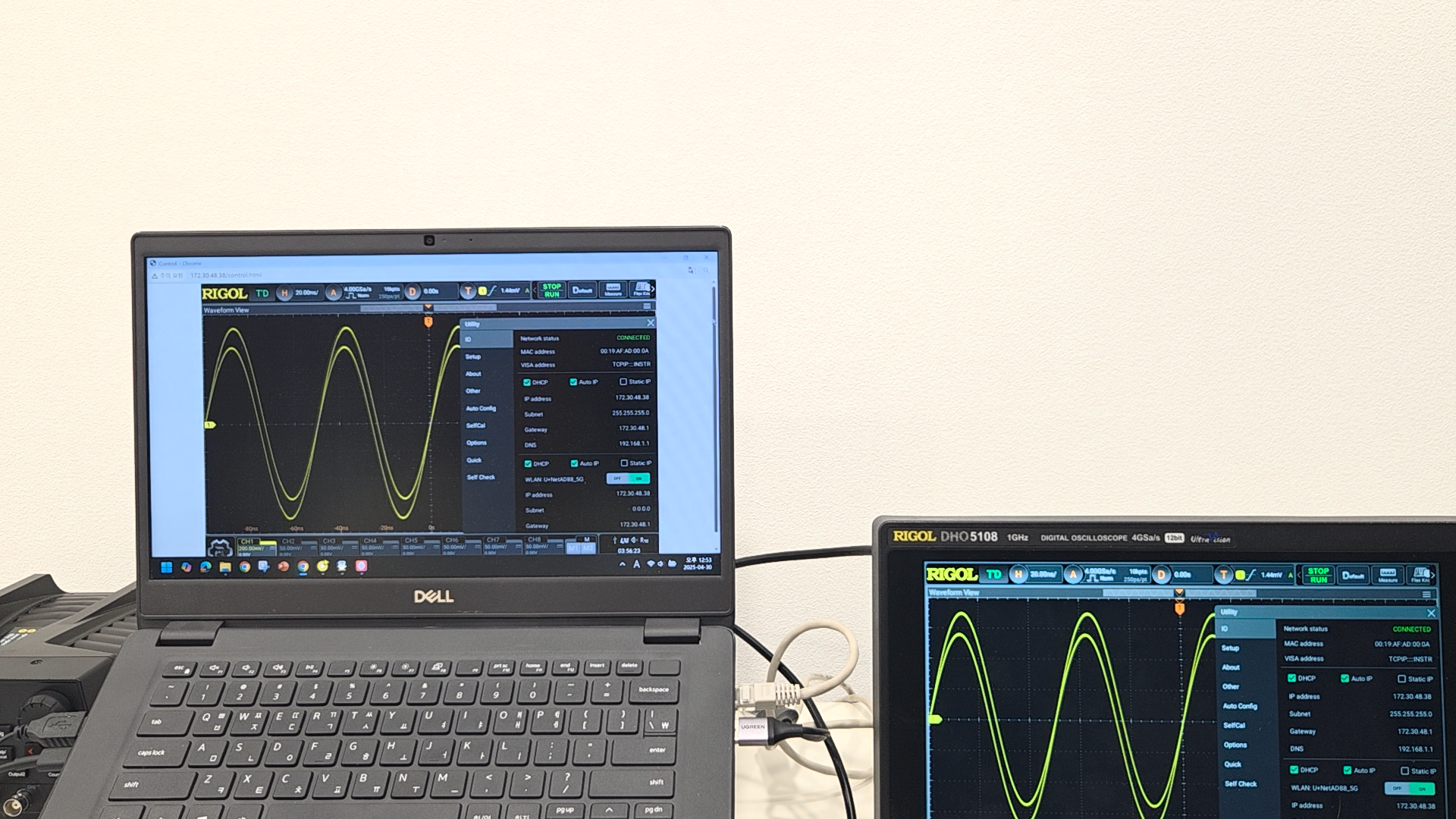

• Web Control 실행 시 마치 오실로스코프를 직접 조작하는 것처럼 마우스로 제어 가능
• (예: 수직/수평 스케일 변경, 트리거 조정 등)







SCPI 명령어로 자동화 제어

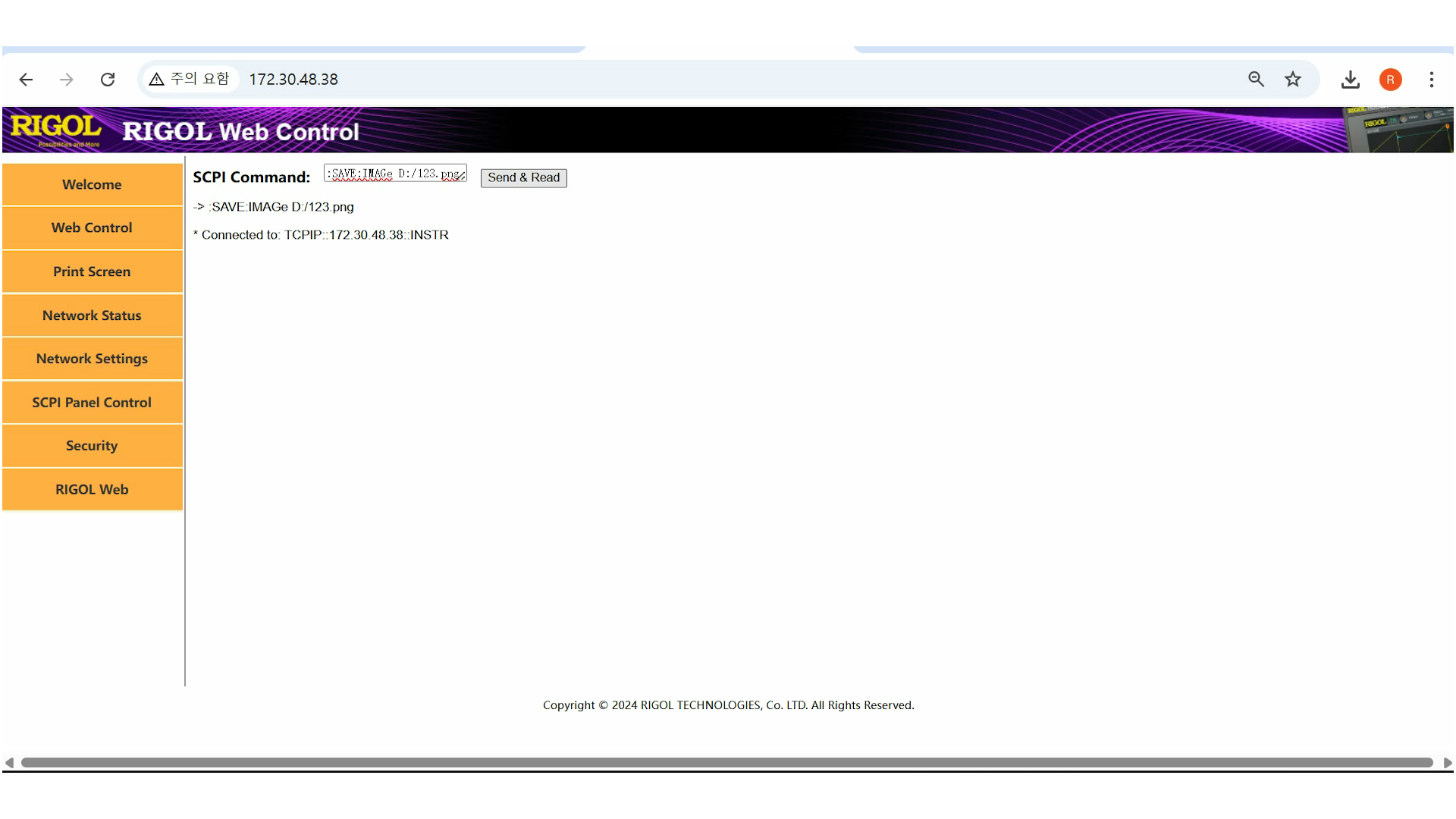

Web Control 내 SCPI 명령어 창을 통해 오실로스코프를 텍스트 명령어로 제어할 수 있습니다.





• 예: *IDN? → 장비 정보 응답
• :SAVE:IMAGe D:/파일명.png → 이미지 자동 저장

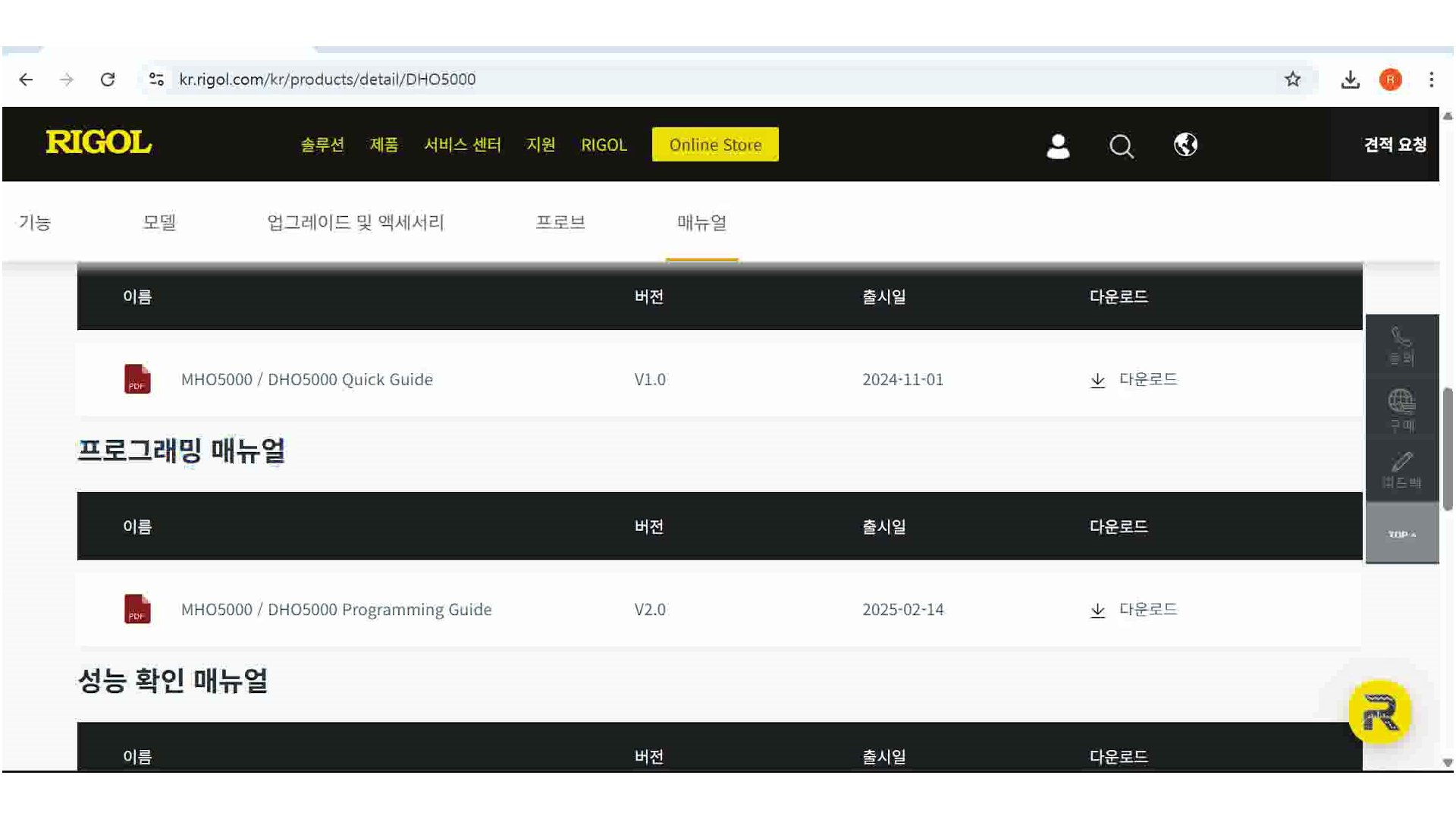

• 자세한 명령어는 리골 홈페이지에서 사용 중인 장비 모델의 프로그래밍 매뉴얼 다운로드 가능



이 기능은 테스트 자동화, 스크립트 기반 데이터 수집 등에 특히 유용합니다.





오실로스코프 데이터 저장 및 공유에 대한 자세한 정보는 아래 영상을 통해 확인해주세요!









---



실무에 유용한 데이터 저장 및 제어 기능





오늘은 DHO5108 오실로스코프를 활용한 데이터 저장과 공유, 원격 제어까지 실습해 보았습니다.

이러한 기능들은 단순한 계측을 넘어서, 연구와 개발, 품질 관리 업무 등에서 측정 효율을 극대화하는 데에 핵심적인 역할을 합니다.



정리하자면,



• USB 저장은 빠르고 범용적인 데이터 관리에 유리
• 내부 메모리는 임시 저장 또는 비상용으로 활용
• LAN 연결과 Web Control은 원격 모니터링과 제어에 효과적
• SCPI 명령어는 자동화 제어 및 반복 측정 환경에 적합

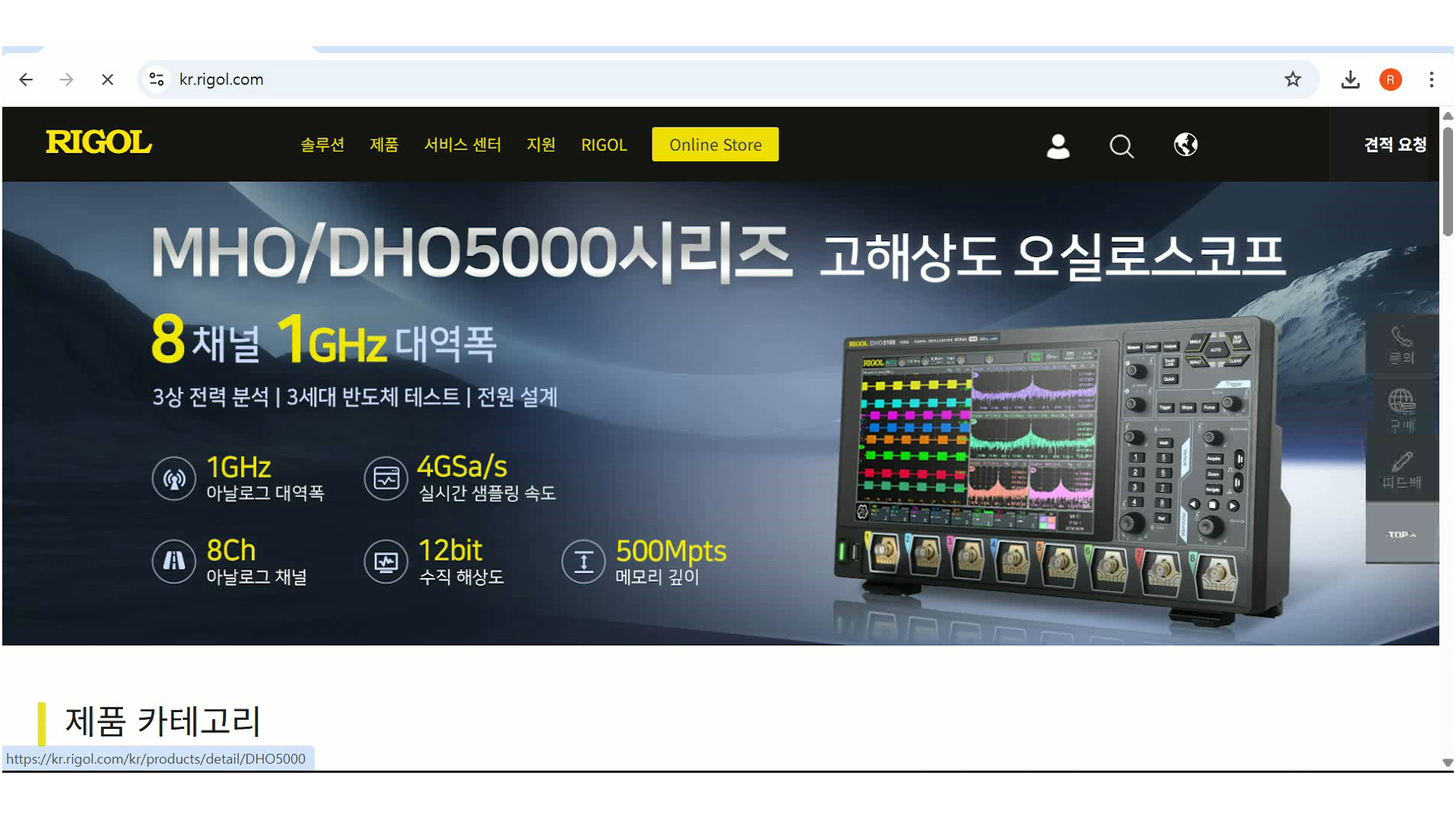

현장에서 더 정밀하고 유연한 계측 환경을 만들고자 한다면, RIGOL DHO5108과 같은 다기능 오실로스코프를 적극 활용해 보세요. 리골 오실로스코프 제품에 대한 자세한 정보는 RIGOL 공식 홈페이지에서 확인해 주세요!
