Chapter 14. 고급 트리거 옵션의 이해 [오실로스코프, 리골이 알려줄게]

복잡한 신호 분석이 어려우셨나요? 트리거를 걸어도 파형이 안정되지 않고 화면이 계속 흔들려서 정확한 분석이 어려운 경험, 다들 있으실 텐데요. 오늘은 그 문제를 해결해주는 오실로스코프의 고급 트리거 기능, ‘Trigger Holdoff’에 대해 알아보겠습니다.

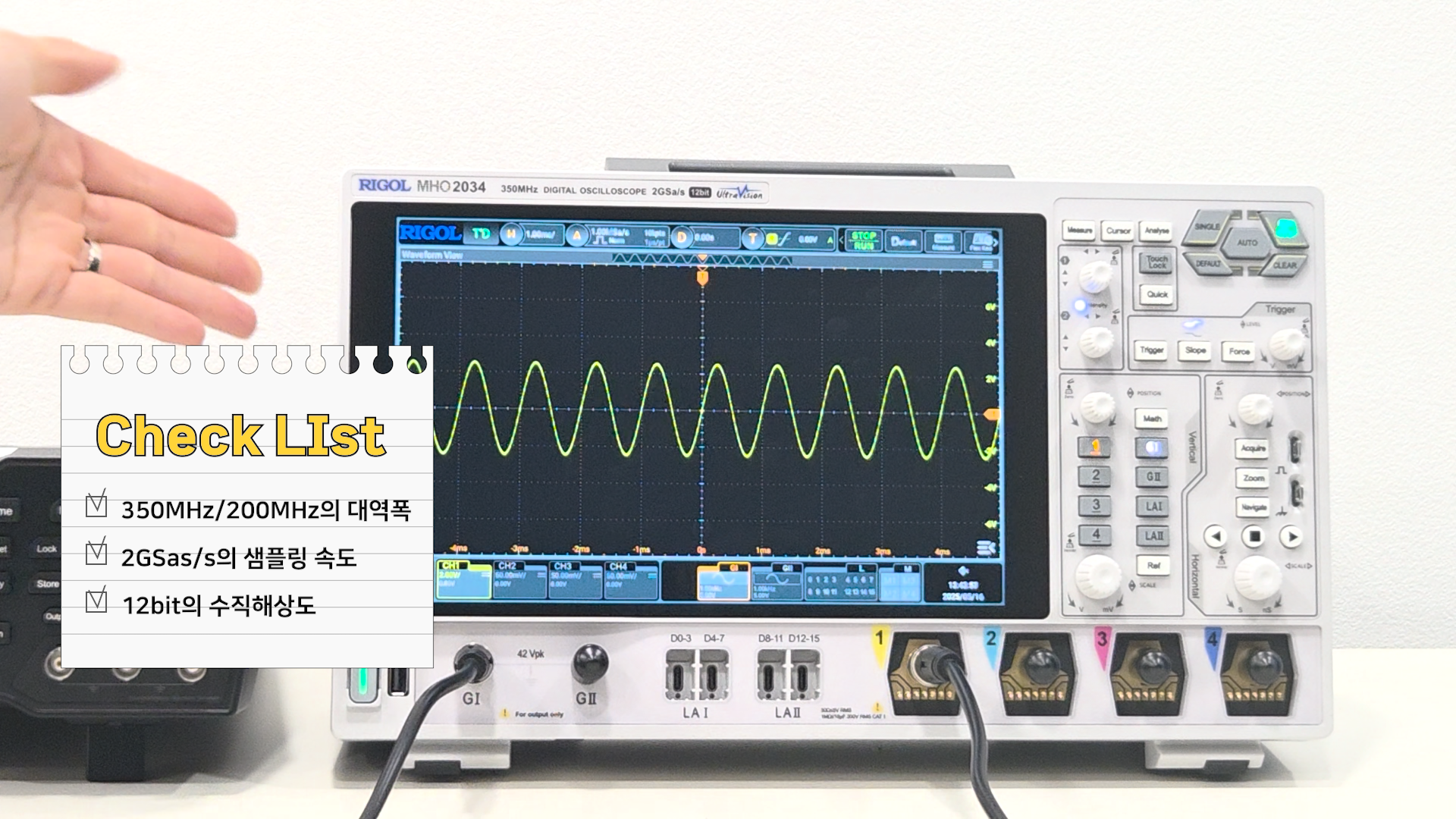

MHO2000 오실로스코프 간단 소개

실습에 앞서 오늘 사용한 RIGOL의 MHO2000 시리즈도 잠깐 소개해 드리겠습니다.





• 대역폭: 350MHz / 200MHz
• 샘플링 속도: 2GSa/s
• 수직 해상도: 12bit
• 2ch 파형 발생기 내장
• 로직 분석기, 액티브 프로브 전원 지원
• 배터리 구동 가능

정밀성과 활용성을 모두 갖춘 휴대용 고성능 오실로스코프로, 오늘 실습에 매우 적합했습니다.









트리거 홀드오프란?

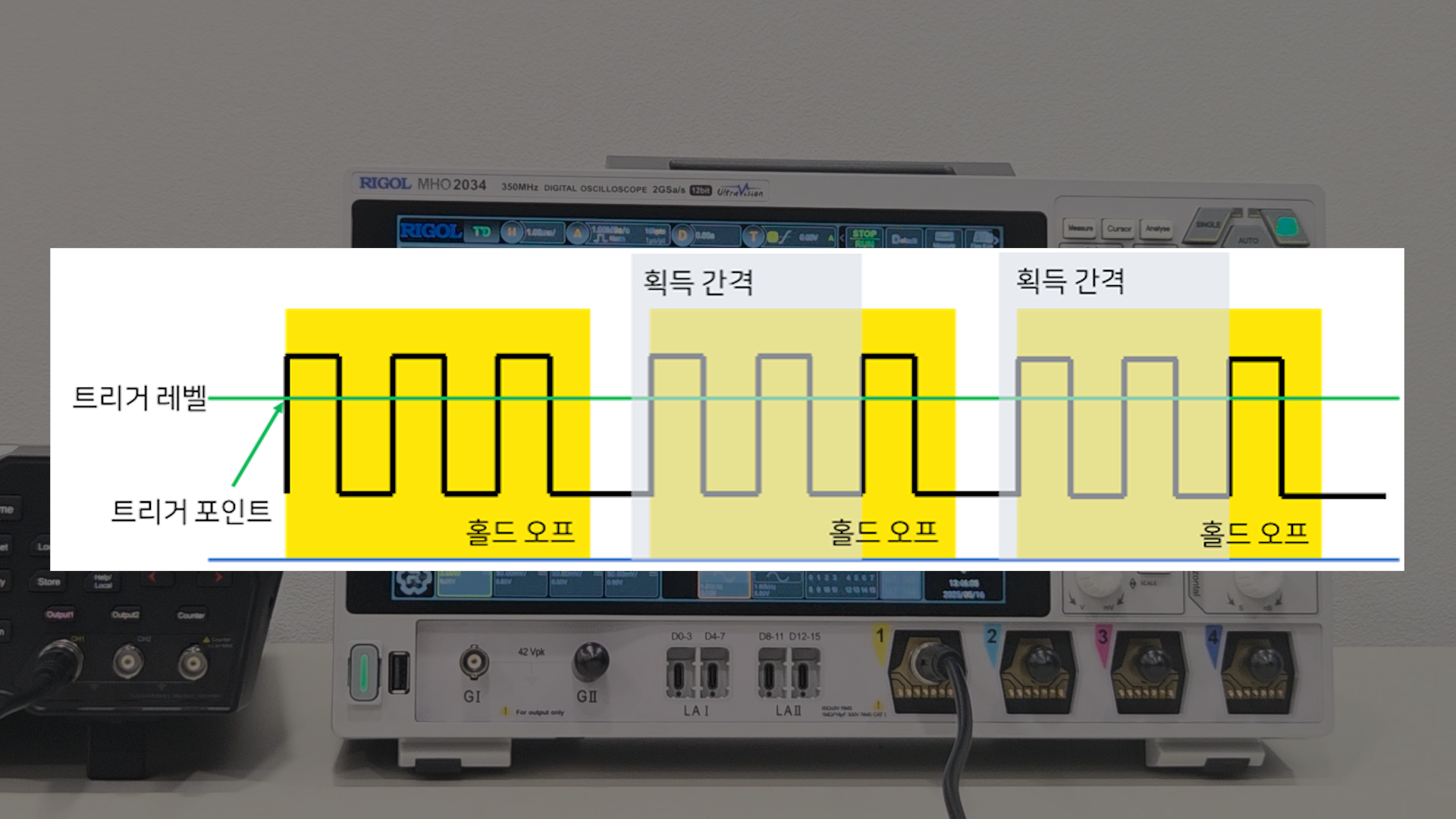

Trigger Holdoff는 한 번의 트리거가 발생한 후 일정 시간 동안 추가 트리거가 발생하지 않도록 하는 기능입니다.







트리거 홀드오프 실습 예제

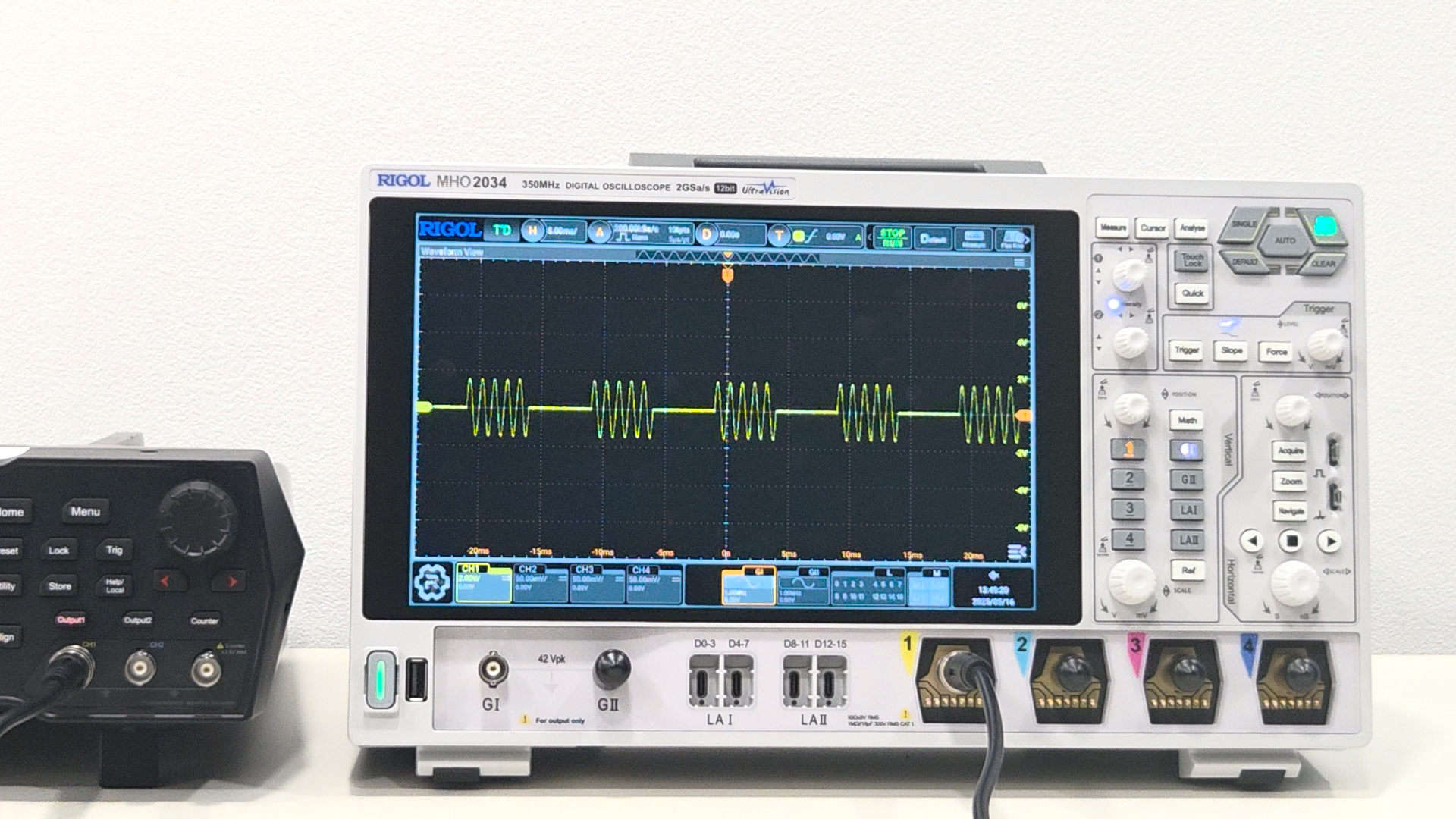

1. 기본 트리거만 설정했을 때

• 파형이 흔들리거나, 트리거 위치가 일정하지 않게 찍히는 문제 발생

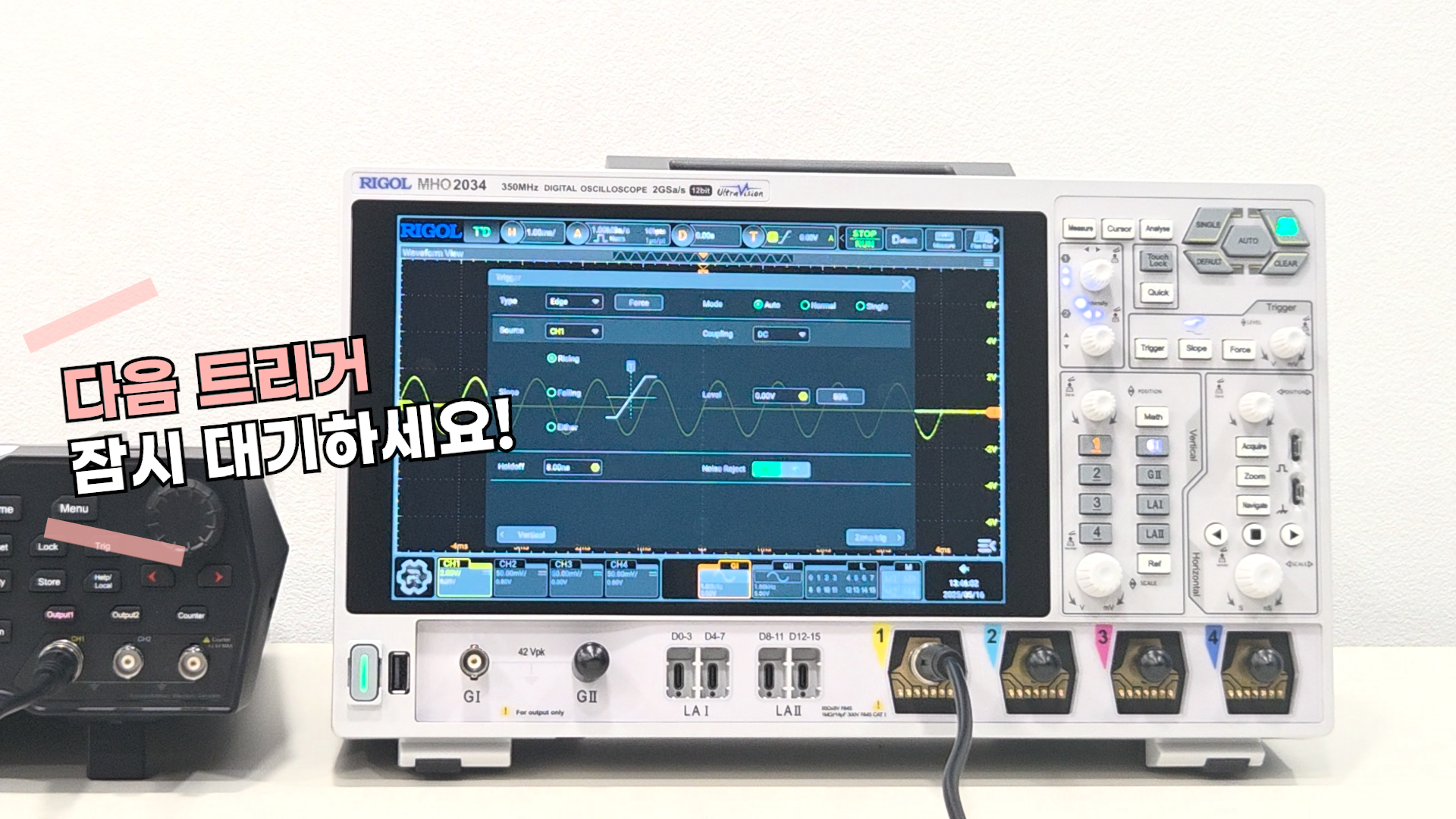

2. Holdoff 시간 설정

• 예제에서는 1kHz의 burst 주파수, 5사이클 → 약 5ms
• 여유시간 13ms를 더해 **68ms**로 Holdoff 설정
• 동일 위치에서 안정적인 캡처 가능

3. 활용 분야

• 디스크 드라이브 신호 분석
• 반복되는 패턴의 데이터 로깅
• 통신 신호 분석 (PLL, UART 등)





실무에서 유용한 팁





• Holdoff 시간은 너무 짧아도, 너무 길어도 안 됩니다.
• 무시할 이벤트 이후~다음 트리거 사이 시간을 계산해서 적절히 설정하세요.
• Burst 신호, UART 신호, CAN 신호 등에도 매우 유용
• 안정적인 파형 캡처가 필요할 때 필수 기능입니다.





고급 트리거 옵션의 이해에 대한 자세한 정보는 아래 영상을 통해 확인해주세요!





---





정밀 분석의 첫걸음, 트리거 홀드오프









복잡한 신호를 정확히 잡고 싶다면, 단순한 트리거 설정만으로는 부족합니다. ‘Trigger Holdoff’ 기능을 활용하면 원하는 이벤트만 선명하게 분석할 수 있어, 실무에서도 큰 차이를 만듭니다. 다음 영상에서는 Record 기능을 활용한 긴 신호 캡처 방법을 다룰 예정이니 기대해 주세요! 정확한 측정이 필요할 땐 언제나 RIGOL 장비와 함께하세요. 더 많은 정보와 기술 자료는 RIGOL 공식 홈페이지에서 확인하세요.
