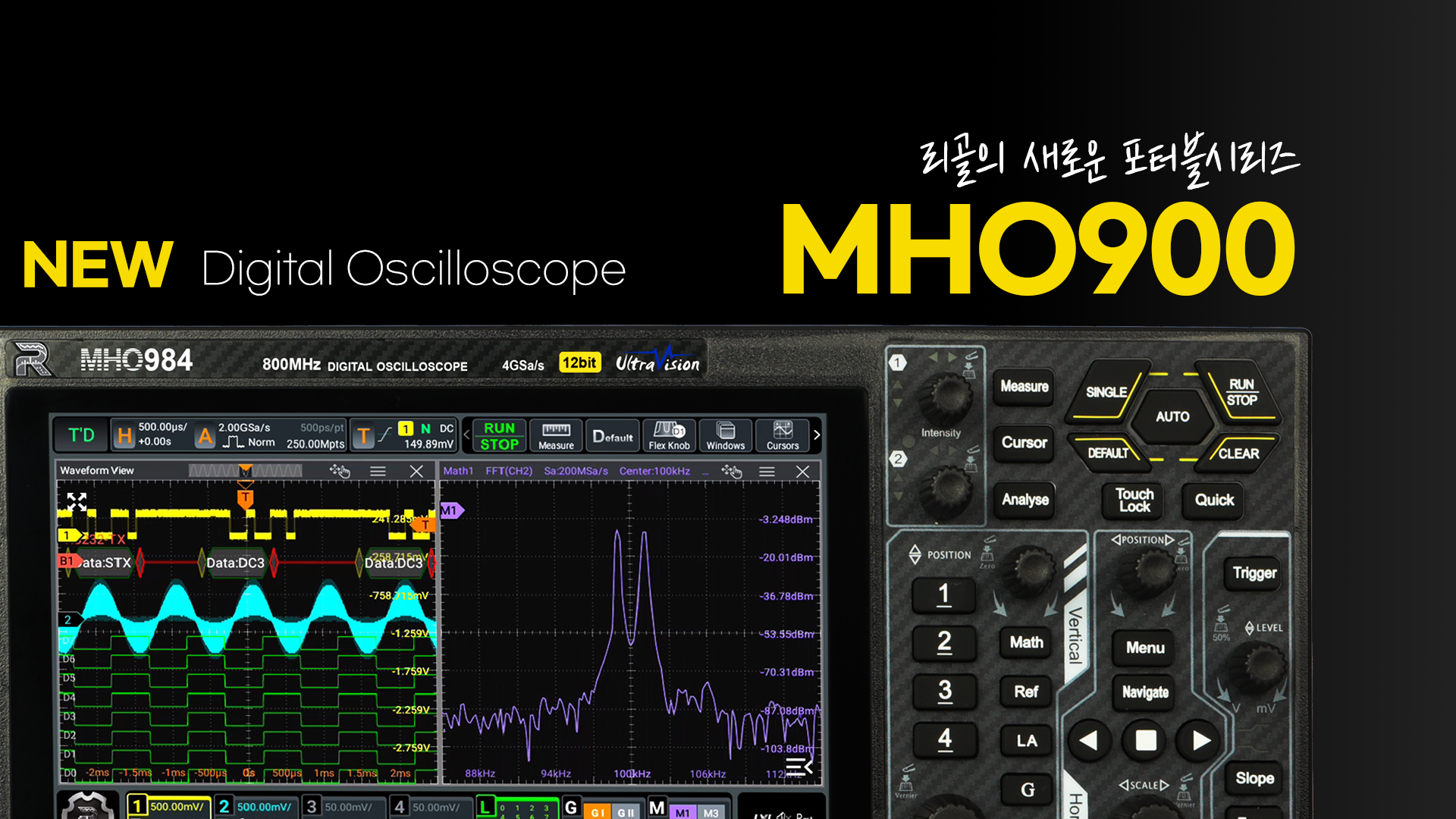

고해상도 디지털 오실로스코프 MHO900 시리즈 공식 출시!

Redefining Performance in the Compact Class







RIGOL MHO900 시리즈는 리골 포터블 시리즈의 신제품으로, 컴팩트한 사이즈에 고대역폭·고해상도 계측 기능을 완벽히 통합한 차세대 디지털 오실로스코프입니다.



최대 800 MHz 아날로그 대역폭, 4 GSa/s 실시간 샘플링 속도, 그리고 500 Mpts의 대용량 메모리를 탑재하여, 복잡한 신호 환경에서도 정밀한 분석과 장시간 파형 기록을 동시에 수행할 수 있습니다.



이 시리즈는 단순히 ‘작은 오실로스코프’가 아니라, RIGOL의 차세대 고해상도 ADC 플랫폼과 신호 처리 엔진이 결합된 엔트리 프리미엄 모델입니다. 높은 성능과 이동성을 모두 갖춘 이 장비는 연구실, 생산 라인, 현장 진단 등 공간 제약이 있는 전문 환경에서도 탁월한 계측 효율성을 제공합니다.







High-Resolution Signal Acquisition Architecture

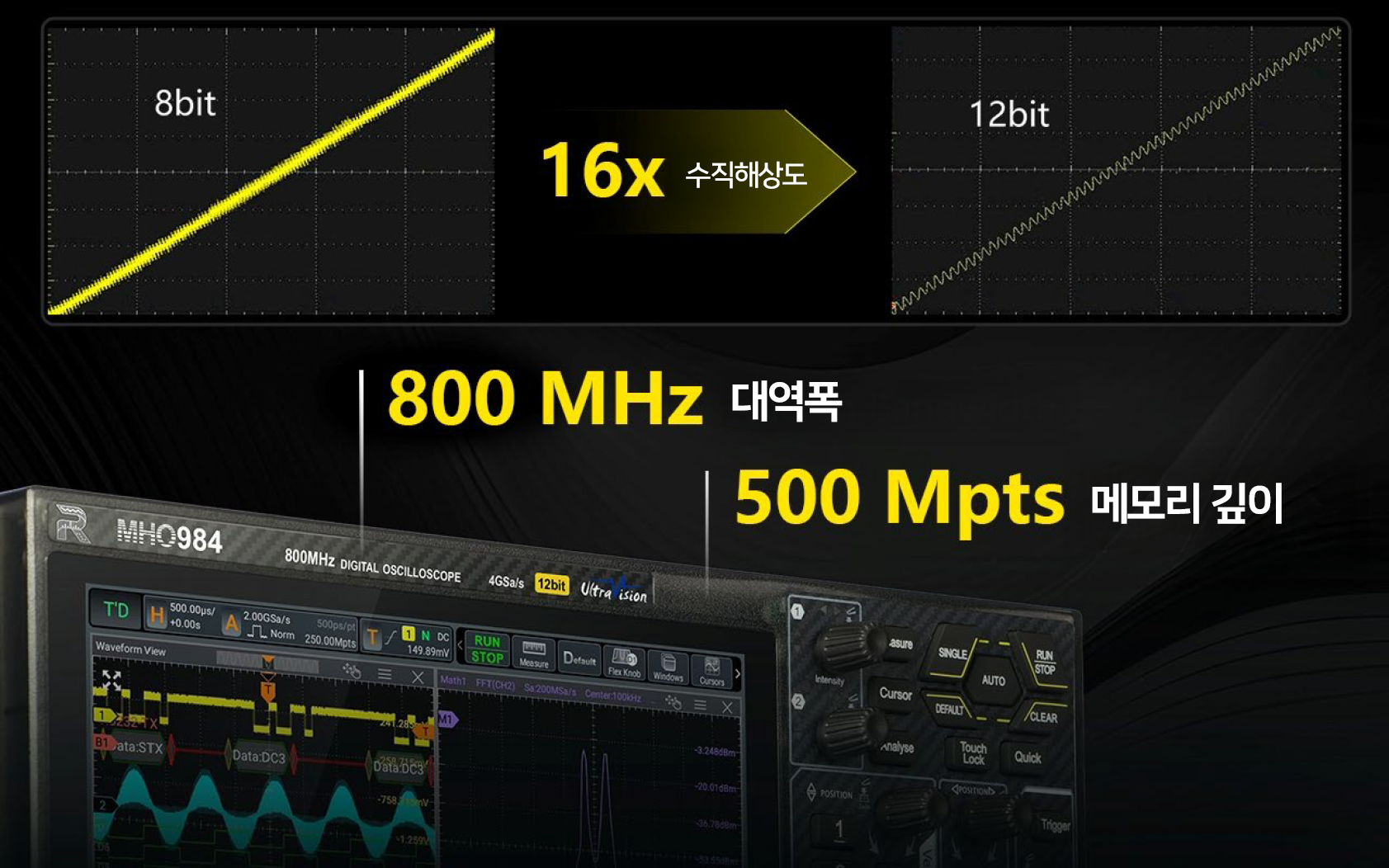

MHO900 시리즈는 RIGOL의 독자적 신호 처리 아키텍처인 UltraVision III 엔진을 기반으로 설계되었습니다. 이 엔진은 12비트 ADC를 채용하여, 기존 8비트 오실로스코프 대비 16배 높은 수직 해상도를 제공합니다.



이를 통해 아날로그 파형의 세부 구조를 왜곡 없이 재현하고, 노이즈 플로어나 리플 등 미세한 변조 성분까지도 명확히 구분할 수 있습니다.

이 아키텍처는 다음과 같은 핵심 이점을 제공합니다.





• 최대 800 MHz 아날로그 대역폭
• 최대 4 GSa/s 실시간 샘플링 속도
• 12비트 해상도
• 500 Mpts 대용량 메모리
• Waveform Capture Rate: 1,000,000 wfms/s

고해상도 ADC와 초대용량 메모리의 조합은 단순한 신호 표시 수준을 넘어, 정밀 데이터 기반의 신호 무결성 분석(SI, Signal Integrity) 과

타임 도메인 기반 품질 진단(TDR, TDT 등) 도 가능하게 합니다.







All-in-One Measurement Platform

MHO900은 단순한 오실로스코프가 아니라, 다양한 계측 기능을 통합한 All-in-One 오실로스코프로 설계되었습니다.





▣ 혼합 신호 분석 (MSO, Mixed Signal Option)

기본 4채널 아날로그 입력에 더해 16채널 디지털 입력(MSO Probe)을 연결하면 아날로그 및 디지털 신호를 동시에 동기화하여 관찰할 수 있습니다. 임베디드 시스템, MCU, FPGA, 통신 인터페이스 디버깅에 특히 유용하며, 시간 정렬(Time Correlation)을 통해 이벤트 간 상관 관계를 명확히 파악할 수 있습니다.



지원 프로토콜 디코딩에는 다음이 포함됩니다

• SPI, I²C, UART/RS-232, CAN, LIN, FlexRay 등 표준 통신 프로토콜
• USB 2.0, I²S, SENT 등 고속 인터페이스(옵션)

디지털 신호 타이밍 분석, 프로토콜 트리거, 상태 기반 캡처 기능을 통해

시스템 레벨 디버깅의 생산성을 크게 향상시킵니다.





▣ 내장형 신호 발생기 (Option)

MHO900은 옵션으로 듀얼 채널 100 MHz 임의 파형 발생기(AWG) 를 통합할 수 있습니다. 최대 16비트 수직 해상도와 낮은 위상 노이즈 특성을 갖추고 있어, 정확한 신호 자극(source) 생성이 가능합니다. 이 발생기는 보드 플롯(Bode Plot) 기능과 연동되어, 필터·증폭기·전원 루프 등 주파수 응답 측정을 자동으로 수행할 수 있습니다.



따라서 별도의 외부 장비 없이 주파수 특성 및 안정성 검증(Loop Gain, Phase Margin 등) 이 가능합니다.

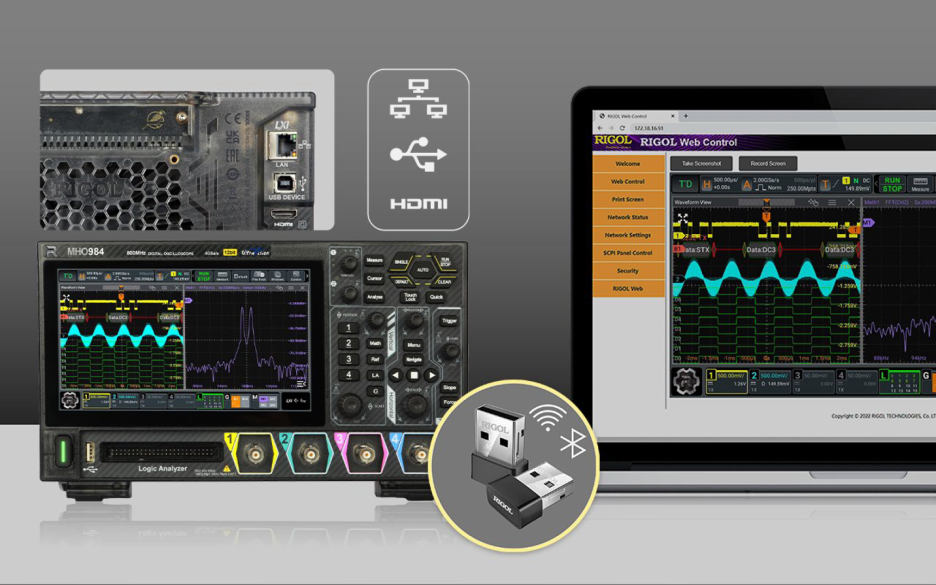

Wireless Connectivity and Remote Operation



MHO900 시리즈는 휴대성과 확장성을 모두 고려한 유무선 하이브리드 연결 솔루션을 제공합니다.

• Wi-Fi 및 Bluetooth 내장 어댑터 지원 — 별도 유선 연결 없이 원격 제어 가능
• LAN/USB 인터페이스 — 데이터 전송, 원격 스크립팅, SCPI 명령 제어 지원
• PC 소프트웨어 호환성 — UltraScope 및 UltraStation과 완벽 연동
• 무인 환경 원격 측정 — R&D 라인 및 자동화 테스트(ATE) 시스템에 통합 가능

이 기능은 특히 고전압, 고온 환경 등 사람이 접근하기 어려운 측정 대상의 안전한 원격 제어와 데이터 모니터링에 탁월한 효율성을 제공합니다.





Application Fields

MHO900 시리즈는 그 범용성과 정밀성 덕분에 다양한 산업 및 연구 환경에서 활용됩니다.



• 전자 회로 개발 및 디버깅
• 임베디드 제어 시스템 신호 검증
• 전력 전자 회로 및 SMPS 분석
• 통신 시스템 및 데이터 인터페이스 검증
• 자동차 전장 신호 분석 (CAN/LIN/SENT)
• 반도체 및 고속 로직 회로 타이밍 분석
• 교육 및 연구 실험 장비



MHO900 시리즈는 RIGOL이 오랜 시간 축적한 고해상도 신호 측정 기술, 효율적 데이터 처리, 그리고 사용자 경험 설계의 결정체로,

컴팩트한 사이즈임에도 대형 장비에 버금가는 전문 계측 성능을 제공합니다.



RIGOL 스페셜 에디션 MHO900 시리즈에 대한 자세한 정보는 리골 홈페이지를 통해 확인하실 수 있습니다.
