Chapter 28. RIGOL 오실로스코프 제품 소개 [오실로스코프, 리골이 알려줄게]

안녕하세요! ‘오실로스코프, 리골이 알려줄게’ 마지막 시간입니다.

이번에는 RIGOL의 오실로스코프 라인업 전체를 총정리하고, 어떤 기준으로 선택해야 할지 알아보겠습니다.



오실로스코프는 단순히 신호를 보는 장비를 넘어, 신호의 시간·주파수 특성, 노이즈, 프로토콜 분석까지 담당하는 핵심 계측기입니다. 따라서 어떤 모델을 선택하느냐에 따라 측정 가능한 대역폭, 시간 분해능, 분석 기능이 크게 달라집니다.









오실로스코프 선택의 핵심 기준



1. 대역폭 (Bandwidth, fBW)

• 정의: 오실로스코프가 신호의 주파수를 왜곡 없이 측정할 수 있는 범위.
• 일반적으로 관찰하려는 신호의 최고 주파수의 5배 이상 대역폭을 가진 장비가 권장됩니다.



2. 샘플링 속도 (Sampling Rate, fs)

• 초당 몇 개의 샘플을 취득하는지 나타냅니다.
• 나이퀴스트 이론에 따라, 샘플링 속도는 신호의 최고 주파수의 최소 2배 이상이어야 왜곡 없는 재현이 가능합니다.
• 하지만 실무에서는 5~10배 이상 확보해야 정확한 파형 관찰이 가능합니다.



3. 메모리 깊이 (Memory Depth)

• 기록 가능한 데이터 포인트 수를 의미합니다.
• 긴 신호 구간을 고해상도로 분석하려면 깊은 메모리가 필요합니다.



4. 해상도 (Resolution)

• 일반 오실로스코프는 8-bit 해상도(=256 레벨)를 지원합니다.
• RIGOL의 DHO 시리즈처럼 12-bit 해상도를 가진 모델은 4096 레벨을 표현할 수 있어, 미세한 노이즈와 작은 신호 변화를 정밀하게 확인할 수 있습니다.







RIGOL 오실로스코프 라인업

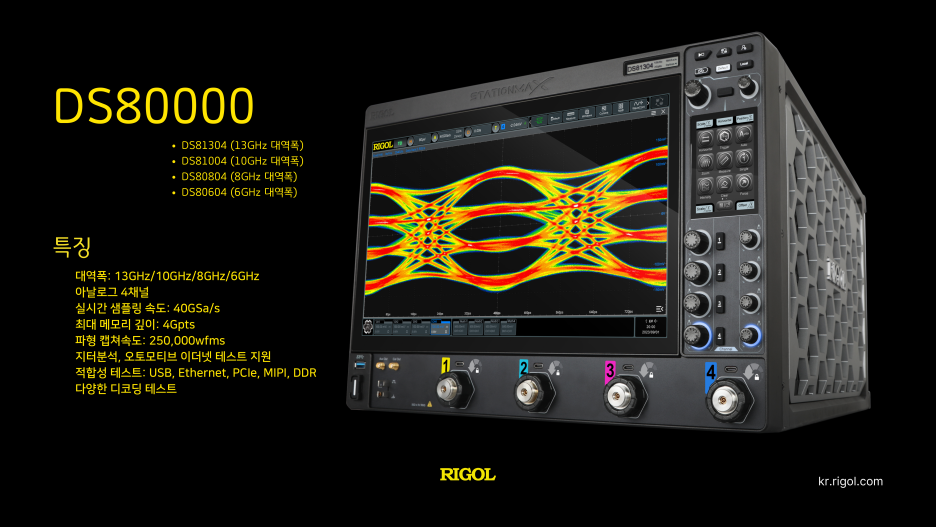

플래그십 — DS80000 시리즈

• 대역폭: 6/8/10/13 GHz
• 샘플링 속도: 최대 40 GSa/s
• 지원 기능: USB·Ethernet·PCIe·MIPI·DDR 적합성 테스트, 지터 분석, 자동차 이더넷 지원
• 활용 분야: 첨단 반도체, 고속 통신, 연구소용

👉 초고속 신호 분석의 끝판왕. “성능에 타협 없는” 환경에 적합합니다.







하이엔드 퍼포먼스 — DS70000 시리즈

• 대역폭: 3 GHz / 5 GHz
• 특징: 지터 분석, 아이 다이어그램, 고속 시리얼 타이밍 분석
• 활용 분야: 통신 장비, 고주파 분석

👉 플래그십 성능이 부담스럽다면, DS70000이 합리적인 선택이 됩니다.







혼합 신호 분석 — MSO8000/A 시리즈

• 대역폭: 600 MHz ~ 3 GHz
• 채널: 아날로그 4채널 + 디지털 16채널
• 기능: 내장 2채널 파형 발생기, 지터/아이 다이어그램
• 활용 분야: 임베디드, 전력전자, 통신

👉 "멀티 기능(MSO)"답게 아날로그와 디지털을 동시에 분석하는 환경에 최적화.

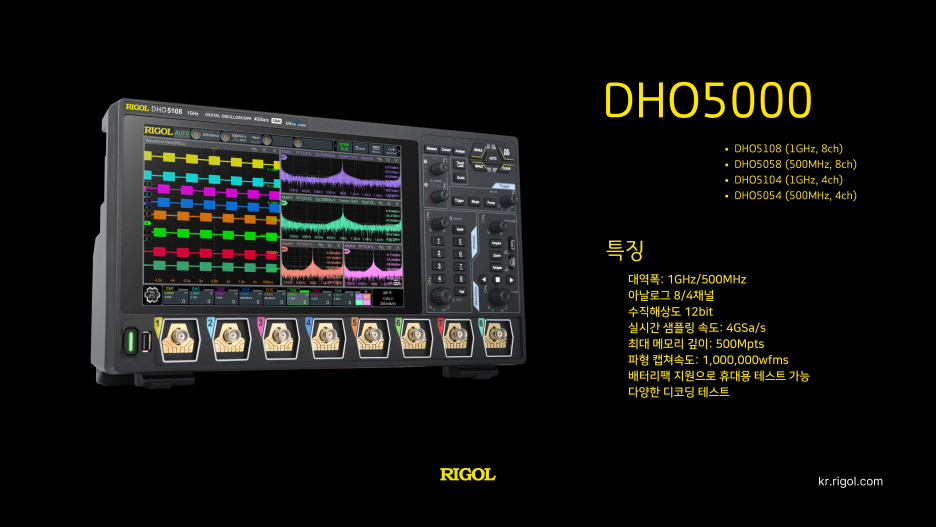

고해상도 범용 — DHO5000 시리즈

• 대역폭: 500 MHz / 1 GHz
• 해상도: 12-bit (8-bit 대비 16배 정밀)
• 채널: 4 ~ 8채널, 배터리팩 옵션
• 활용 분야: 연구소·현장 모두에서 정밀 분석

👉 12-bit 해상도로 작은 노이즈도 잡아내는 정밀 분석용.

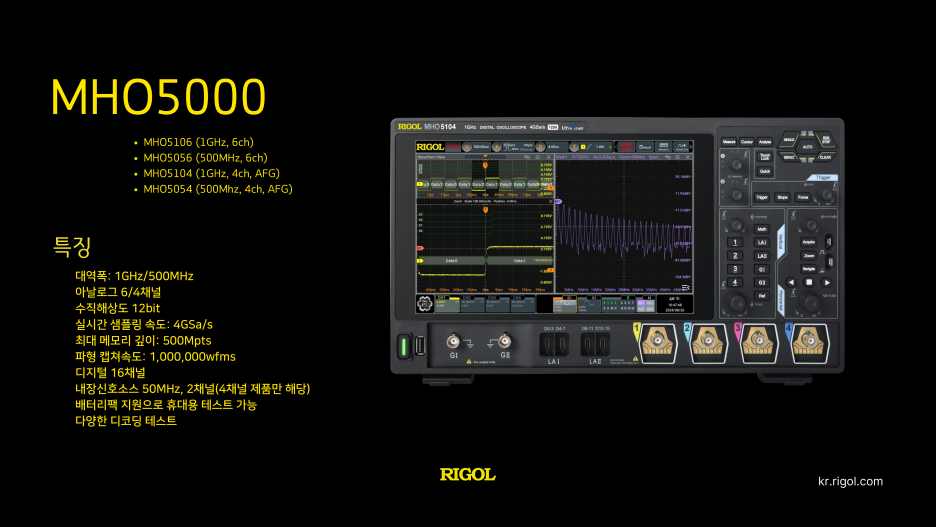

하이브리드 올인원 — MHO5000 시리즈

• 대역폭: 500 MHz / 1 GHz
• 채널: 4채널(2채널 AFG 내장) / 6채널
• 특징: 디지털 16채널 포함, 올인원 기능 강점
• 활용 분야: 다기능 테스트가 필요한 환경

👉 ‘올인원(All-in-one)’이라는 말이 딱 맞는 다재다능 제품.

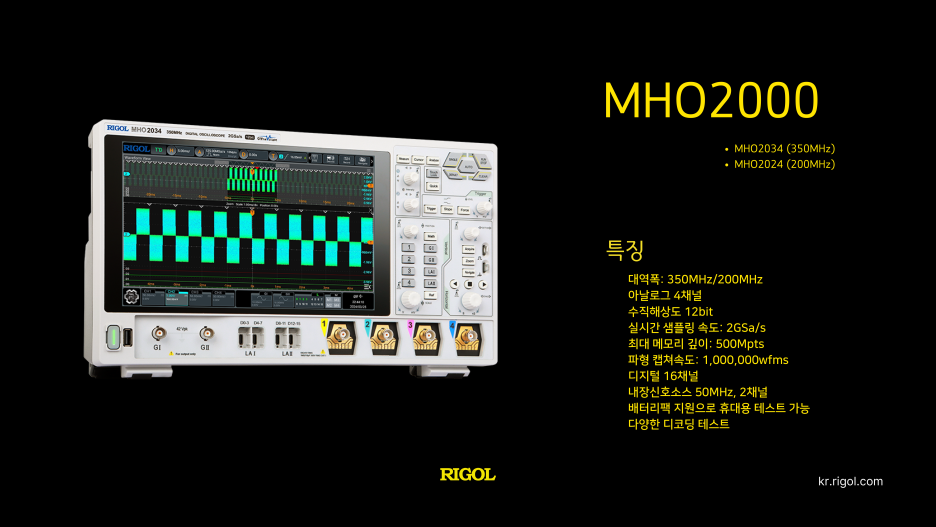

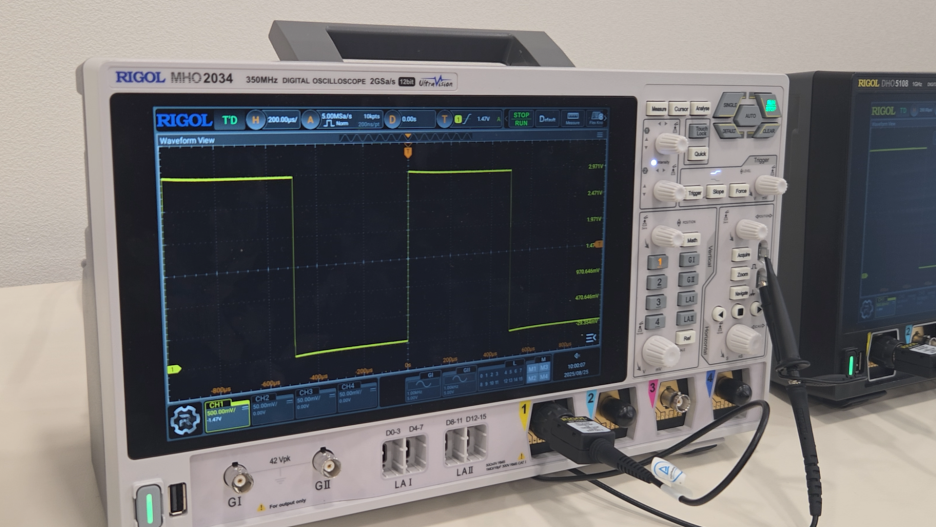

합리적 프리미엄 — MHO2000 시리즈

• 대역폭: 200 MHz / 350 MHz
• 특징: 16채널 디지털, 2채널 파형 발생기, 배터리팩 지원
• 활용 분야: 교육, 양산라인, 필드 트러블슈팅

👉 범용성과 휴대성을 동시에 잡은 균형 잡힌 모델.







엔트리~미드 베스트셀러 — DHO900 시리즈

• 대역폭: 125 MHz / 250 MHz
• 특징: 디지털 16채널, 일부 모델 AFG 포함, USB-C 전원
• 활용 분야: 개인 연구, 대학 연구실, 취미 개발자

👉 가격 대비 성능이 뛰어난 베스트셀러.







교육/입문 최적 — DHO800 시리즈

• 대역폭: 70 MHz / 100 MHz
• 특징: 12-bit 해상도, USB-C 전원, 다양한 프로토콜 디코딩
• 활용 분야: 기본 실험, 교육, 기초 디버깅

👉 “첫 오실로스코프”로 시작하기 좋은 라인업.









리골 오실로스코프 제품에 대한 자세한 설명은 아래 영상을 참고해주세요!





---

어떤 오실로스코프를 선택해야 할까?









✔️ 최첨단 신호 검증 → DS80000 / DS70000

✔️ 아날로그+디지털 동시 분석 → MSO8000/A

✔️ 정밀 고해상도 측정 → DHO5000

✔️ 올인원 다기능 → MHO5000 / MHO2000

✔️ 합리적 성능과 휴대성 → DHO900

✔️ 교육/입문용 → DHO800





정리하면, “내가 측정할 신호의 최고 주파수, 필요한 채널 수, 분석 목적”을 기준으로 고르면 됩니다.

RIGOL은 입문자부터 전문가까지 모든 단계의 엔지니어를 위한 선택지를 제공하고 있습니다. 리골 오실로스코프에 대한 더 자세한 스펙은 RIGOL 공식 홈페이지에서 확인하실 수 있습니다.



‘오실로스코프, 리골이 알려줄게’ 시리즈를 끝까지 함께해 주셔서 감사합니다.

앞으로도 더 알찬 콘텐츠로 찾아뵙겠습니다! 🙏
